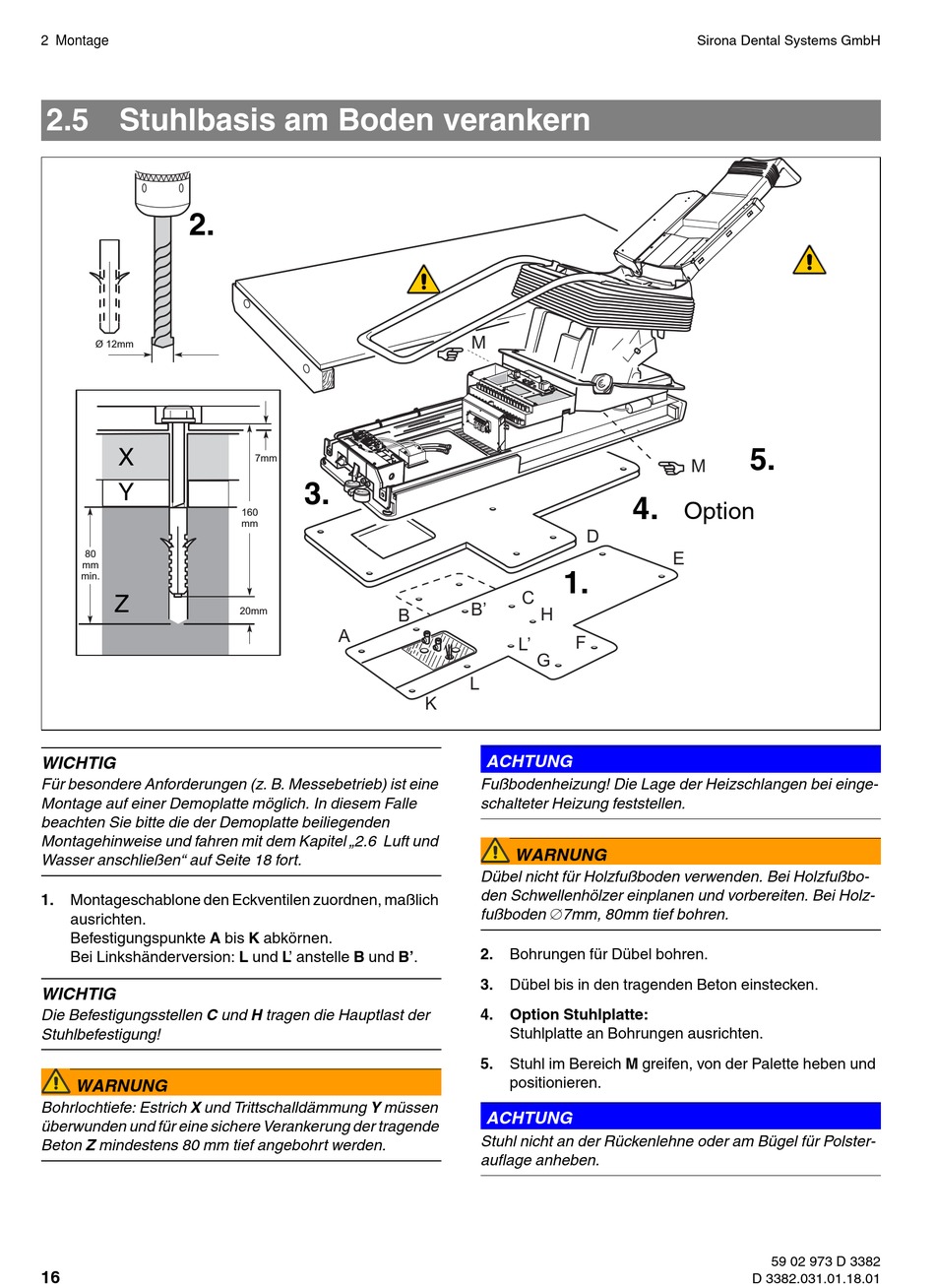

2 Montage

2.5 Stuhlbasis am Boden verankern

2.
Ø 12mm
X
Y
80
mm
min.
Z
WICHTIG
Für besondere Anforderungen (z. B. Messebetrieb) ist eine
Montage auf einer Demoplatte möglich. In diesem Falle
beachten Sie bitte die der Demoplatte beiliegenden
Montagehinweise und fahren mit dem Kapitel „2.6 Luft und
Wasser anschließen" auf Seite 18 fort.
1. Montageschablone den Eckventilen zuordnen, maßlich
ausrichten.
Befestigungspunkte A bis K abkörnen.
Bei Linkshänderversion: L und L' anstelle B und B'.
WICHTIG
Die Befestigungsstellen C und H tragen die Hauptlast der
Stuhlbefestigung!
WARNUNG WARNUNG WARNUNG WARNUNG
Bohrlochtiefe: Estrich X und Trittschalldämmung Y müssen
überwunden und für eine sichere Verankerung der tragende
Beton Z mindestens 80 mm tief angebohrt werden.
16
7mm
3.
160
mm
20mm B
A
M
D
1.
C
B'
H
F
L'
G
L
K
ACHTUNG
Fußbodenheizung! Die Lage der Heizschlangen bei einge-
schalteter Heizung feststellen.
WARNUNG WARNUNG WARNUNG WARNUNG
Dübel nicht für Holzfußboden verwenden. Bei Holzfußbo-
den Schwellenhölzer einplanen und vorbereiten. Bei Holz-
fußboden 7mm, 80mm tief bohren.
2. Bohrungen für Dübel bohren.
3. Dübel bis in den tragenden Beton einstecken.
4. Option Stuhlplatte:
Stuhlplatte an Bohrungen ausrichten.
5. Stuhl im Bereich M greifen, von der Palette heben und
positionieren.
ACHTUNG
Stuhl nicht an der Rückenlehne oder am Bügel für Polster-
auflage anheben.
