Sirona C4+ Installationsanleitung Seite 29

Sirona Dental Systems GmbH
mittleres Drehgelenk mittleres Drehgelenk
unteres Drehgelenk

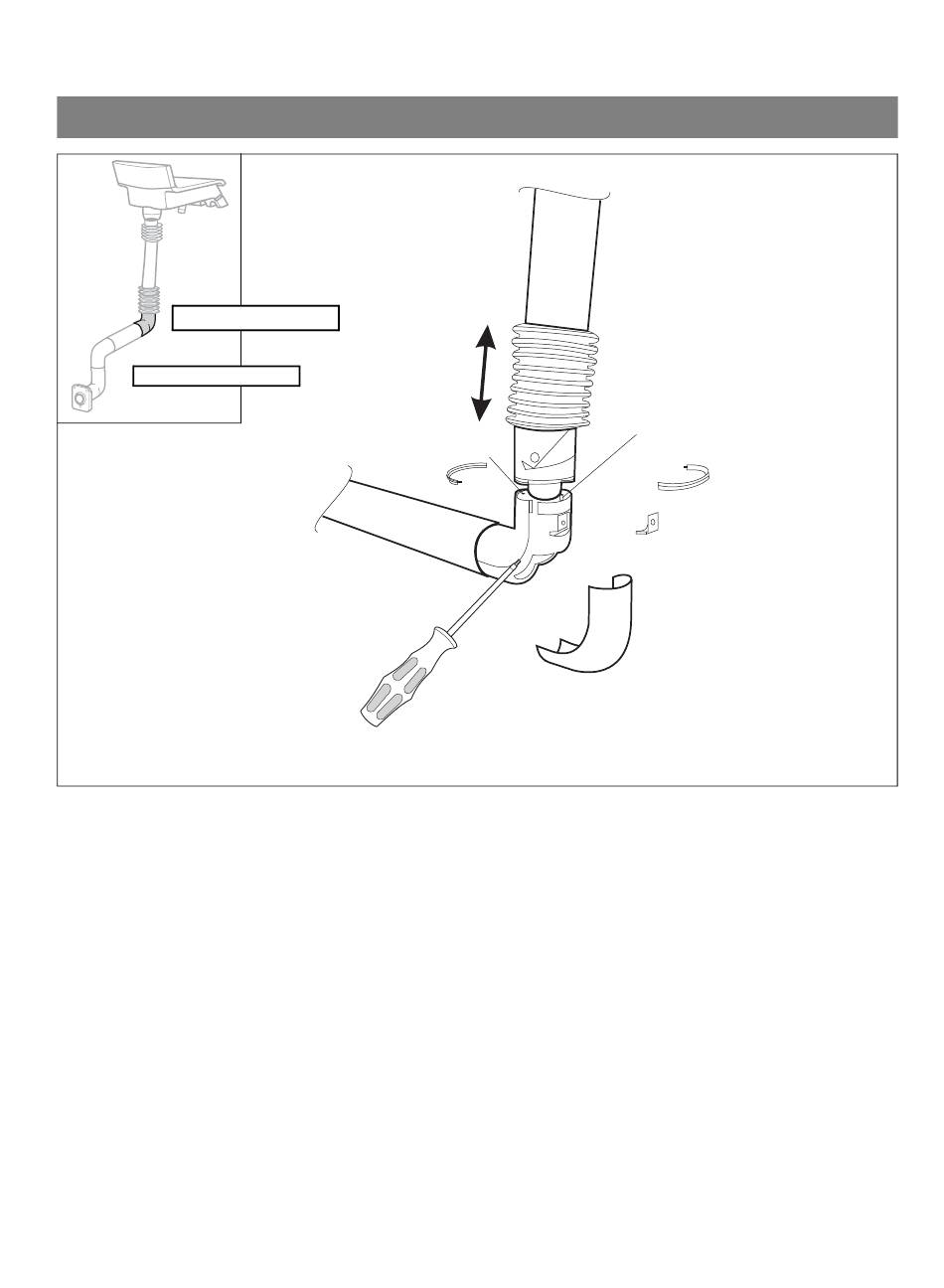

Mittleres Drehgelenk
1. Faltenbalg zurückziehen.
2. Stützringe abziehen.
3. Abdeckung des Gelenkbogens abnehmen.
4. Bremse lockern.
5. DU-Blech abschrauben und herausziehen.
6. Stift C herausziehen und in gegenüberliegende
Bohrung D einsetzen.
7. DU-Blech wieder hineinstecken und festschrauben.
8. Bremse einstellen.
9. Abdeckung wieder montieren.
10. Stützringe aufstecken.
11. Faltenbalg überziehen.
59 02 973 D 3382
D 3382.031.01.18.01
1./11.
D
2./10.
4./8.
C
2./10.
6.
5./7.
3./9.
2 Montage
