2.11 Wassereinheit mit starrem Mundspülbecken
adaptieren
2.
B
3.
1.

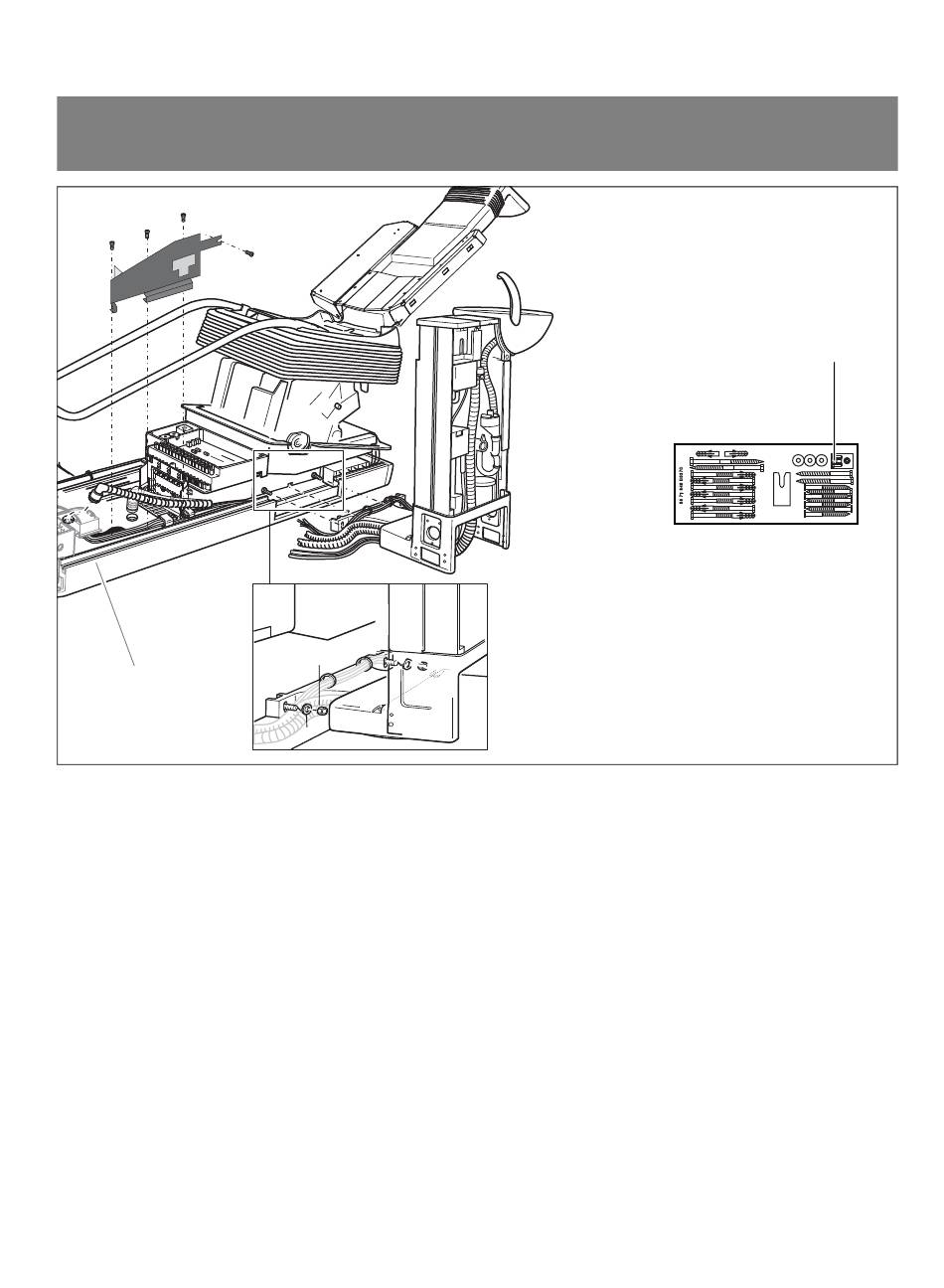

1. Nur falls Videooption vorhanden:
Blende B demontieren und Blechträger für
Videokomponenten abschrauben (4 Schrauben).
Saug- und Abflussschlauch durchführen .
Danach Blende B und Blechträger wieder montieren.
2. Fuß der Wassereinheit auf die zwei Gewindebolzen am
Stuhl aufschieben. Die Nase des Fußes muss sich in
der Aussparung am Stuhl befinden.
3. Wassereinheit mit zwei Muttern A und Scheiben zum
Ausrichten lose am Stuhl anschrauben.
59 02 973 D 3382
D 3382.031.01.18.01
1.
A
2 Montage
Mutter M8
(2 Stk.)
