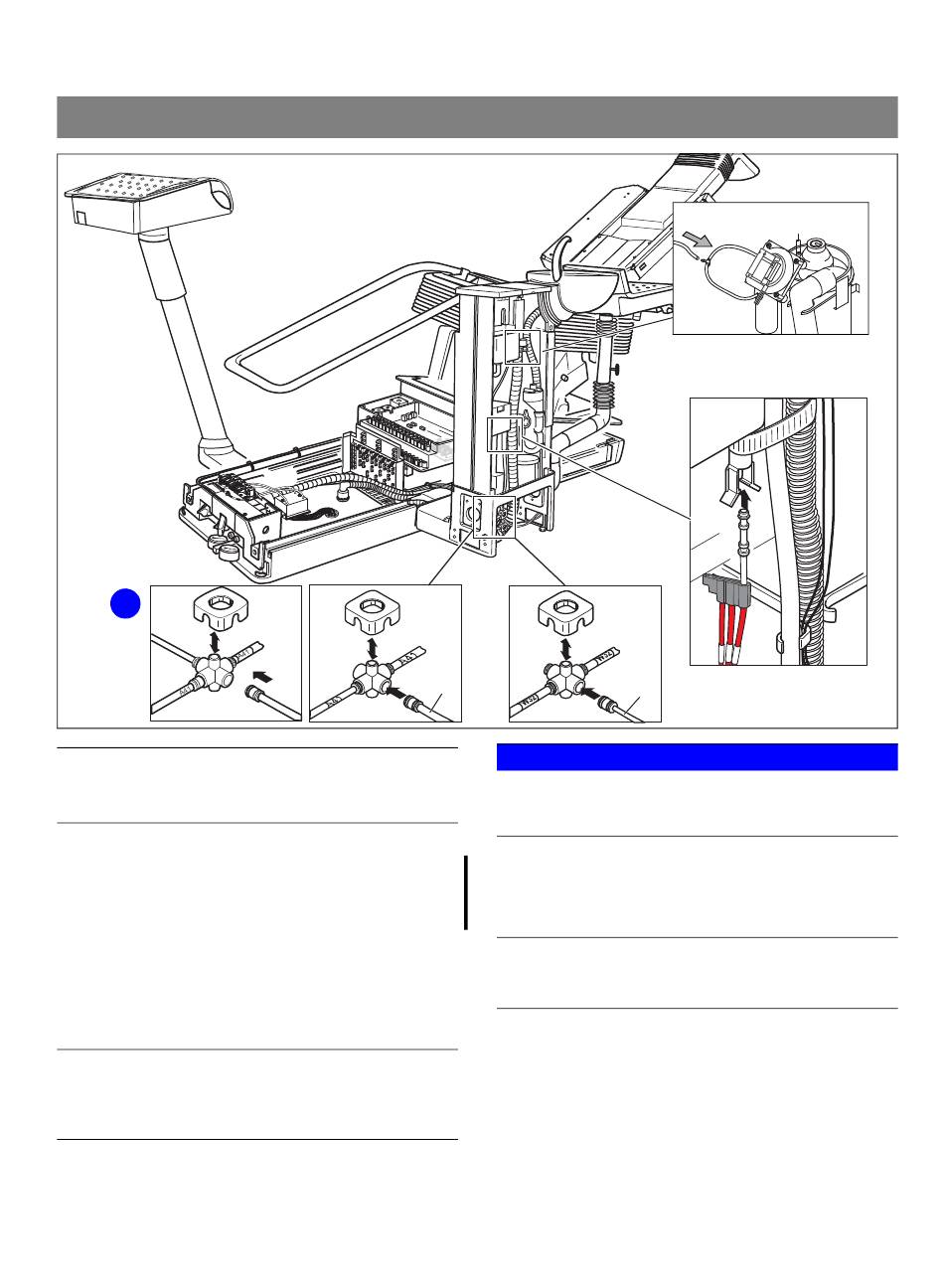

2.19 Helferinelement: Schlauchverbindungen herstellen

i
A37
A41
WICHTIG
Der Anschluss der Schlauchverbindungen für C4
auf Seite 37 ff. beschrieben.
Version mit und ohne Desinfektionsanlage
1. Nippelhalter vom Vierfachverteiler abziehen und den
Wasserschlauch W38 vom Helferinelement
einstecken.
Den Nippelhalter wieder aufstecken.
2. Nippelhalter vom Dreifachverteiler abziehen und den
Luftschlauch A39 vom Helferinelement einstecken.
Den Nippelhalter wieder aufstecken.
WICHTIG
A37 wird für die Option Dürr-Nassabsaugung benötigt. In
dieser Gerätekonfiguration befindet sich an dieser Stelle ein
Vierfachverteiler.
59 02 973 D 3382
D 3382.031.01.18.01
2. 2.
A41
A41
A39 A41
A39
+
Cart ist
1.
W32
W38
W32
ACHTUNG
Darauf achten, dass der Nippelhalter exakt in der Füh-
rungsrille der Schlauchnippel sitzt. Nippel auf Zug prüfen.
Verteiler im hinteren Bodenbereich verstauen.
3. Nippel des Schlauchs W43 in den Steckanschluss des
Mischbehälters einstecken und wie gezeigt verlegen.
4. Schlauch A34 vom Helferinelement auf den T-Nippel
von Schlauch A33 aufstecken.
WICHTIG
Arbeitsschritt 4. gilt auch für MV33 in Verbindung mit einer
Nassabsaugung.
2 Montage
A34
A33
4.
3.
W43
35
