Verteiler- Und Sicherungskasten - Sirona C4+ Installationsanleitung

2 Montage

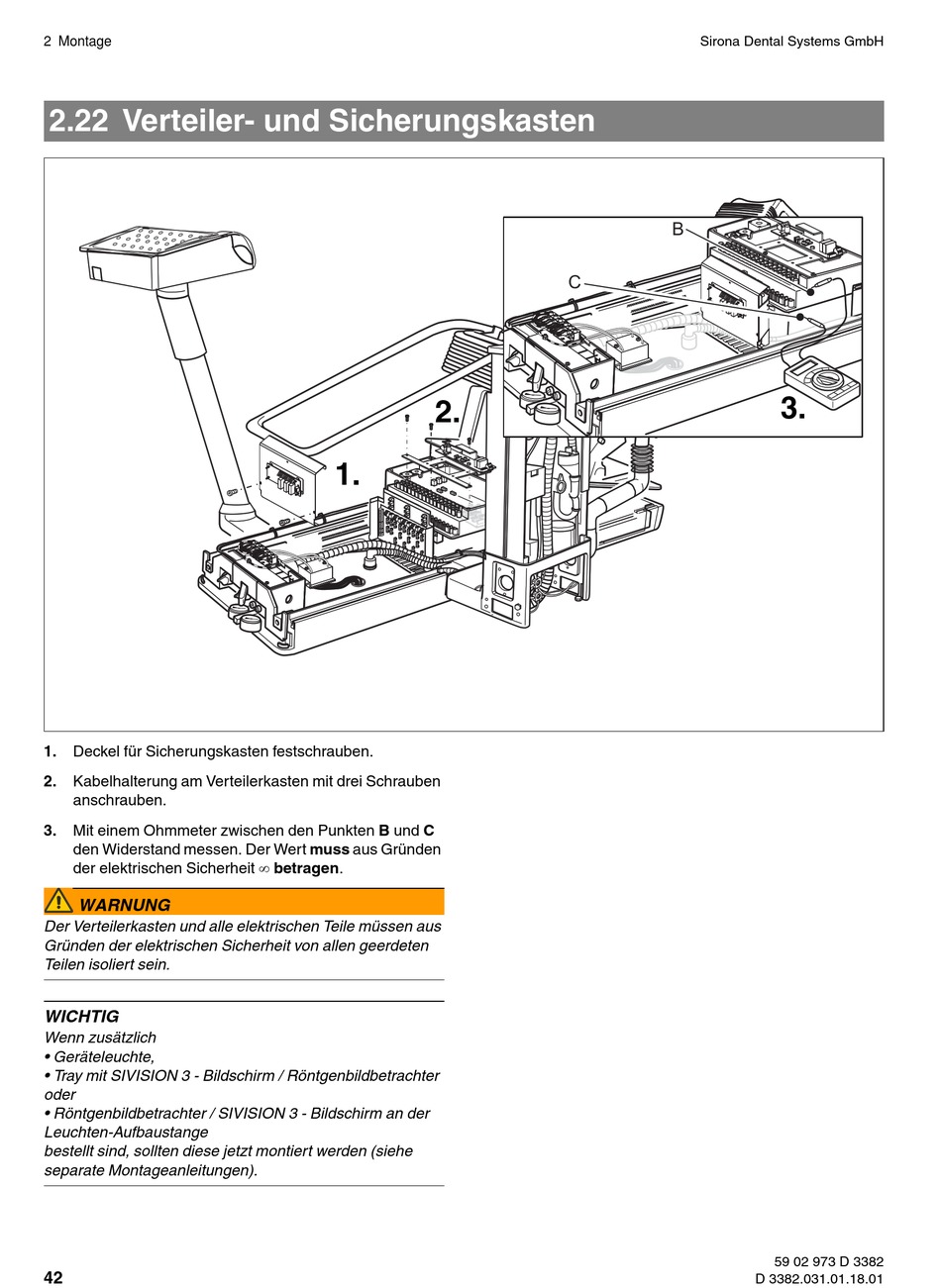

2.22 Verteiler- und Sicherungskasten

1. Deckel für Sicherungskasten festschrauben.
2. Kabelhalterung am Verteilerkasten mit drei Schrauben
anschrauben.
3. Mit einem Ohmmeter zwischen den Punkten B und C
den Widerstand messen. Der Wert mussaus Gründen
der elektrischen Sicherheit  betragen.
WARNUNG WARNUNG WARNUNG WARNUNG
Der Verteilerkasten und alle elektrischen Teile müssen aus
Gründen der elektrischen Sicherheit von allen geerdeten
Teilen isoliert sein.
WICHTIG
Wenn zusätzlich
• Geräteleuchte,
• Tray mit SIVISION 3 - Bildschirm / Röntgenbildbetrachter
oder
• Röntgenbildbetrachter / SIVISION 3 - Bildschirm an der
Leuchten-Aufbaustange
bestellt sind, sollten diese jetzt montiert werden (siehe
separate Montageanleitungen).
42
2.
1.
Sirona Dental Systems GmbH
B
C
3.
59 02 973 D 3382
D 3382.031.01.18.01
