2 Montage
+
2.18 C4 Cart Arztelement: Elektrische Verbindungen
herstellen
B
2.

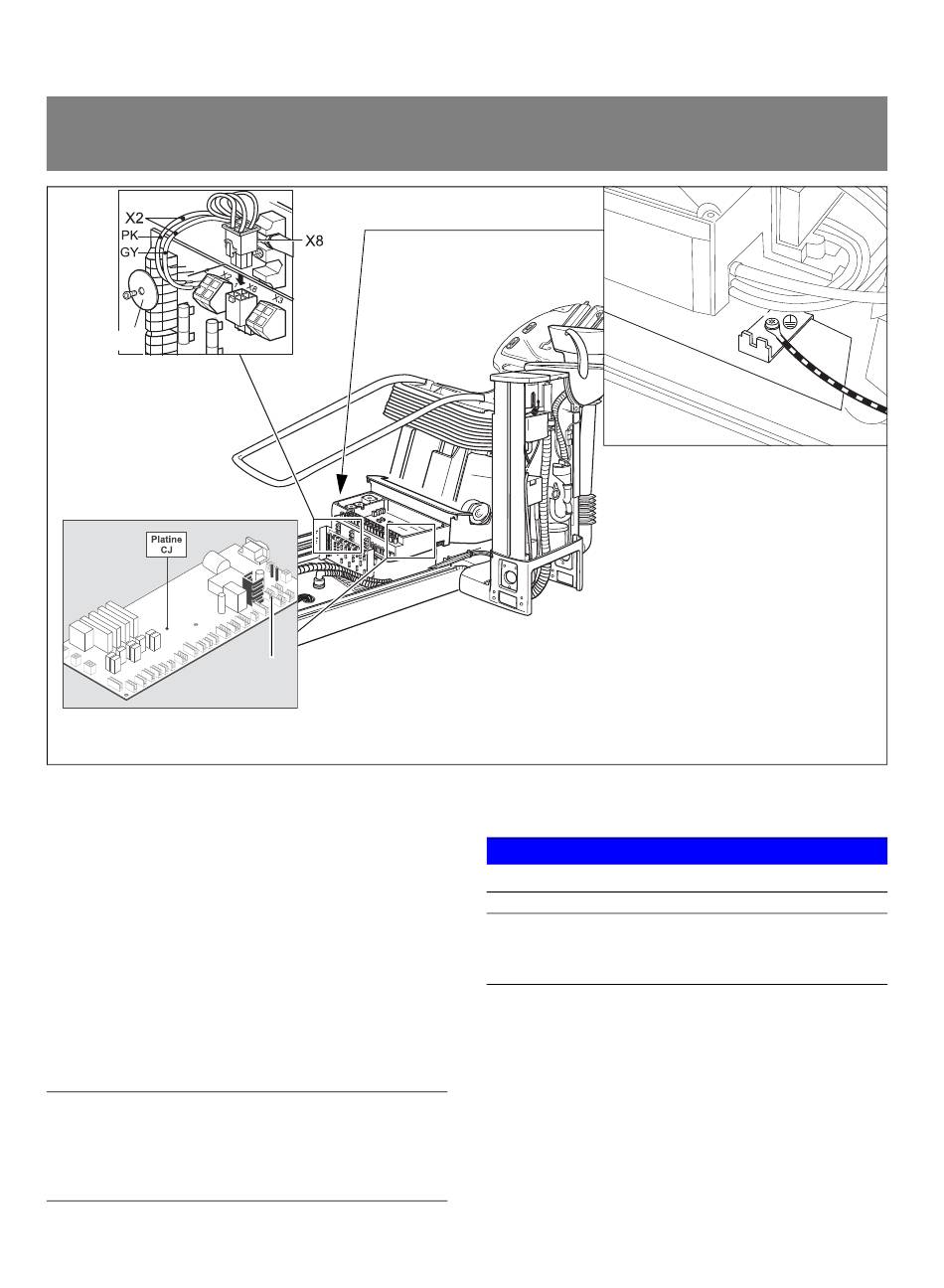

Stecker X8 und Leitungen für X2:
1. Stecker X8 auf Platine CF aufstecken.
Graue (GY) Leitung auf X2.1 (Platine CF) und rosa
(PK) Leitung auf X2.2 aufstecken.
Leitung in die Aussparung am Sicherungskasten
einlegen und mit Scheibe B befestigen.
Stecker X32:
2. Kabelhülsen der Leitung in die entsprechend
bezeichneten Aussparungen des Anschlusskastens
einlegen. Stecker auf Platine CJ aufstecken.
Videoleitung L25 (Option „Video im Arztelement")
WICHTIG
Das C4+ Cart ist für die Videoapplikation SIVISION 3
vorbereitet. Falls der Arbeitsplatz nicht mit der Option
SIVISION 3 ausgestattet ist, bleibt die Leitung L25 blind im
Anschlusskasten liegen.
34
1.
X32
• Leitung L25 zur Videoplatine SVI im Anschlusskasten
verlegen.
ACHTUNG
Die Leitungen dürfen nicht geknickt werden.
WICHTIG
Das Aufstecken des Steckers, Leitung L25, ist in der
Installtionsanleitung SIVISION 3 beschrieben.
3. Schutzleiter S an Platinengehäuse anschließen.
