2 Montage
2.6 Luft- und Wasserschläuche im Anschlusskasten
anschließen
1.
VORSICHT
Sanitärschläuche und Leitungen nicht beschädigen.
ACHTUNG
Auf richtigen Anschluss achten!
WARNUNG WARNUNG WARNUNG WARNUNG
Die Sanitärschläuche dürfen das Gurtband A und die
Blechabdeckung B nicht berühren!
Das Blech B und das Gehäuse C dürfen auf keinen Fall ge-
erdet werden.
ACHTUNG
Bevor die Sanitärschläuche an das Eckventil angeschlos-
sen werden, müssen die Wasser- und Luftzuleitung durch
Öffnen der Eckventile gut durchgespült und ausgeblasen
werden.
18
Luft
1.
Wasser
Luft
A
B
richtig falsch

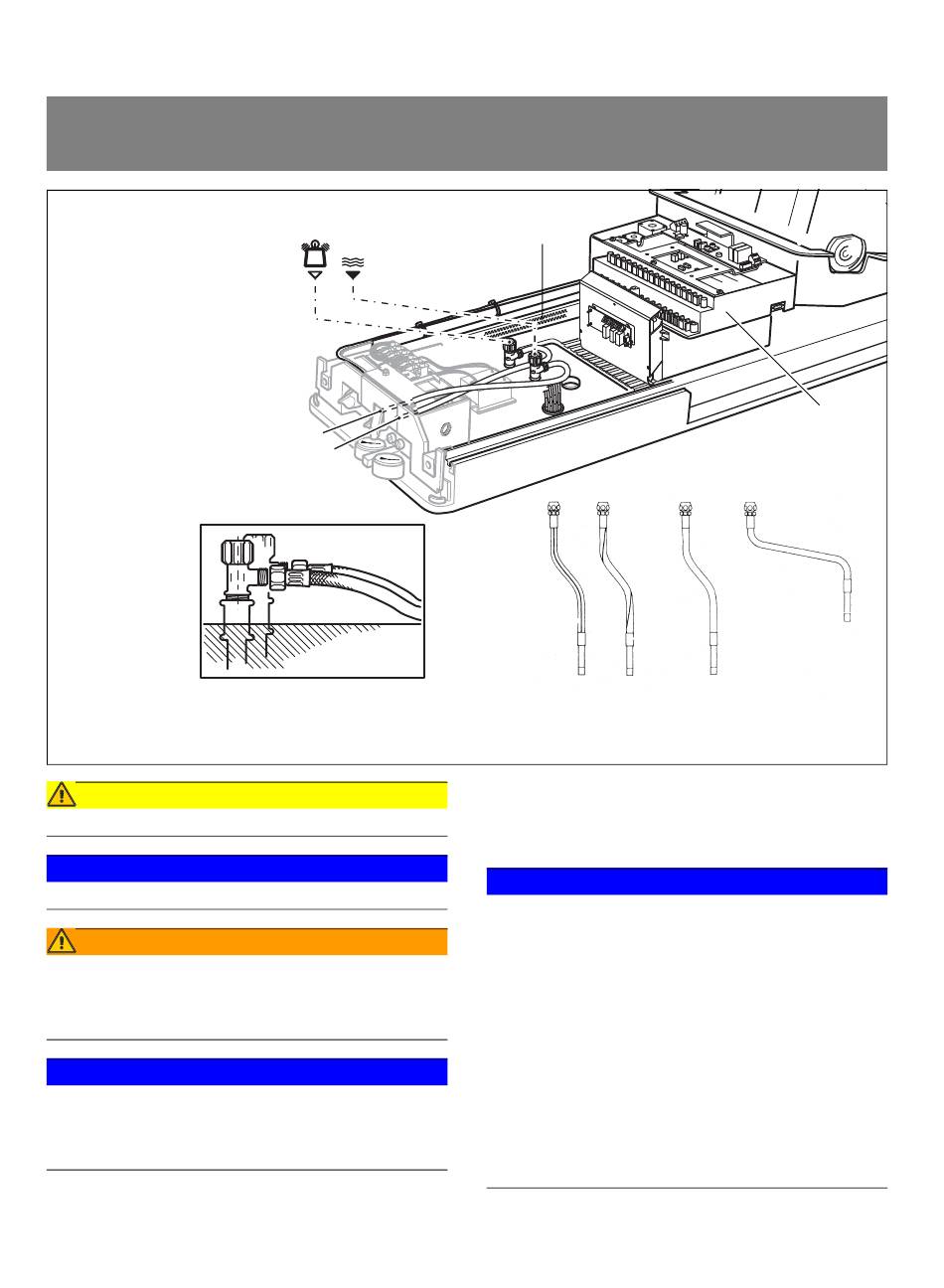

1. Flexible Verbindungsrohre für Wasser (grüne
Markierung) und Luft (blaue Markierung) an bauseitig
installierte Eckventile anschließen.
Mit Muttern dichtschrauben.
ACHTUNG
Für die Montage sind nur passende Maulschlüssel zu ver-
wenden. Keine Rohrzangen verwenden.
Zulässigen Biegeradius beachten, scharfe Knicke vermei-
den.
Die Schläuche dürfen nicht verdrallt werden. Es ist darauf
zu achten, dass auch kein unbeabsichtigtes Verdrallen
durch Mitnahme beim Festziehen erfolgt. Verdrehungsmög-
lichkeit durch Verwendung eines zusätzlichen Maul- oder
Schraubenschlüssels ausschalten.
Zugkräfte dürfen nicht auf die Verbindungsschläuche ein-
wirken. Es ist dafür zu sorgen, dass Dehnungsbeanspru-
chungen auch nach der Montage nicht auftreten.
Sirona Dental Systems GmbH
C
richtig falsch
59 02 973 D 3382
