2 Montage

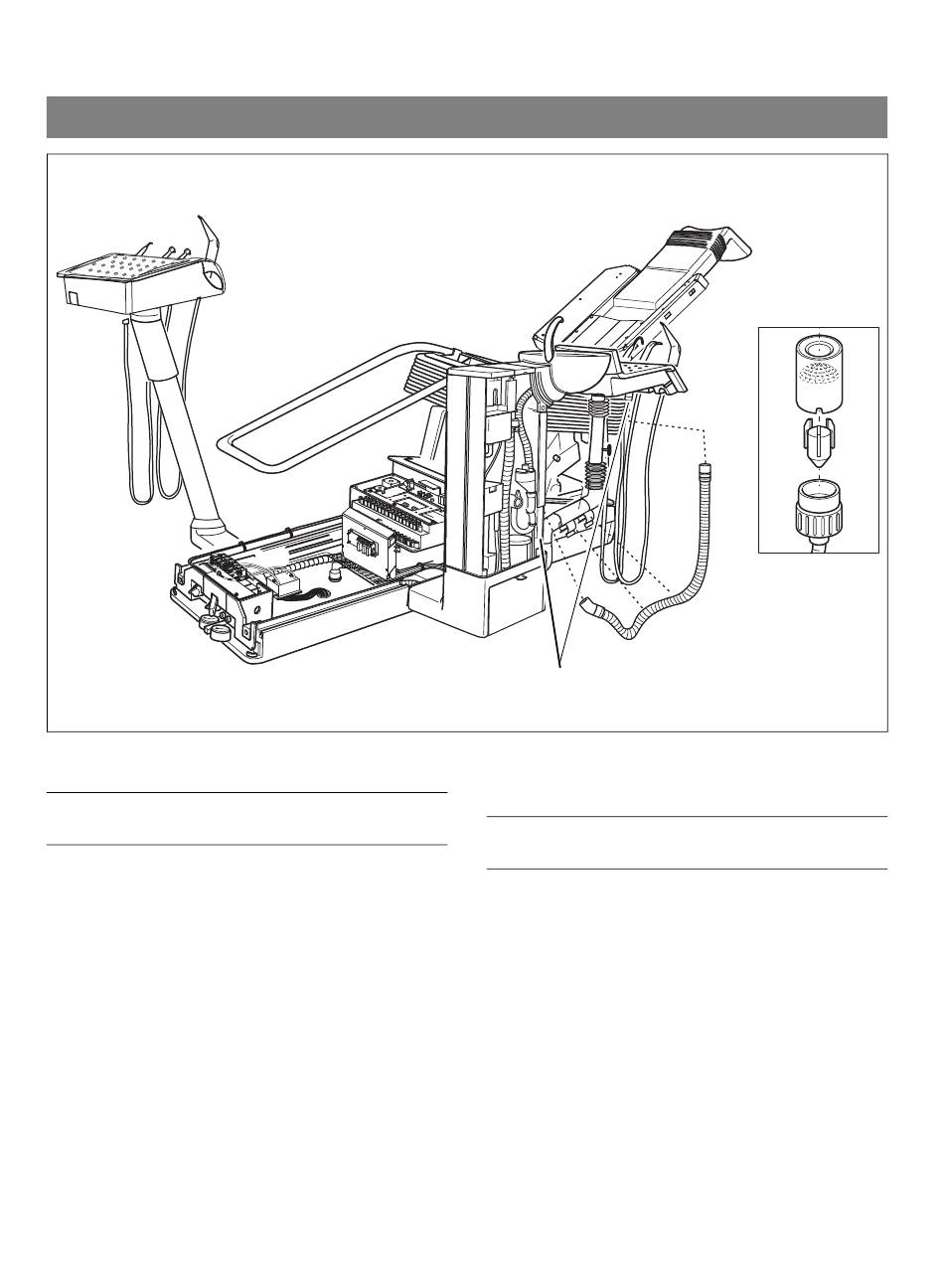

6. Instrumentenschläuche am Arztelement (nach
Bestellung) von links nach rechts bestücken:
WICHTIG
Verdrehsicherung an den Schlauchkupplungen beachten!
– Schlauch für SPRAYVIT aufstecken und
festschrauben.
– Handstückschläuche für Turbine und Motor
aufstecken und festschrauben.
– Schlauch für Mini L.E.D. oder Schlauch für
SIROSONIC L aufstecken und festschrauben.
– Schlauch für Mini L.E.D. oder SIROCAM 3 / C
aufstecken und festschrauben.
– Entsprechende Handstücke adaptieren.
7. Instrumentenschläuche am Helferinelement (nach
Bestellung) von links nach rechts bestücken:
– Schlauch für Mini L.E.D. oder Schlauch für
chirurgische Absaugung aufstecken oder
SIROCAM 3 / C aufstecken.
– Schlauch für SPRAYVIT oder SIROCAM 3 / C
aufstecken und festschrauben.
– Saugschlauch mit Filteroberteil aufstecken.
48
6.
Fett SYNTHESO
PRO AA2
– Speichelzieherschlauch mit Filteroberteil auf das
Anschlussstück stecken.
– Entsprechende Handstücke adaptieren.
WICHTIG
Verdrehsicherung an den Schlauchkupplungen beachten!
8. Verbindungsschlauch an Wassereinheit und
Helferinelement aufstecken und an der Unterseite des
Tragarmrohres einclipsen.
ACHTUNG! Beim Schwenken des Tragarmes den
Schlauch auf WE-Seite nicht übermäßig stauchen.
Sirona Dental Systems GmbH
7.
7.
8.
