2 Montage
8.
SYNTHESO PRO AA2

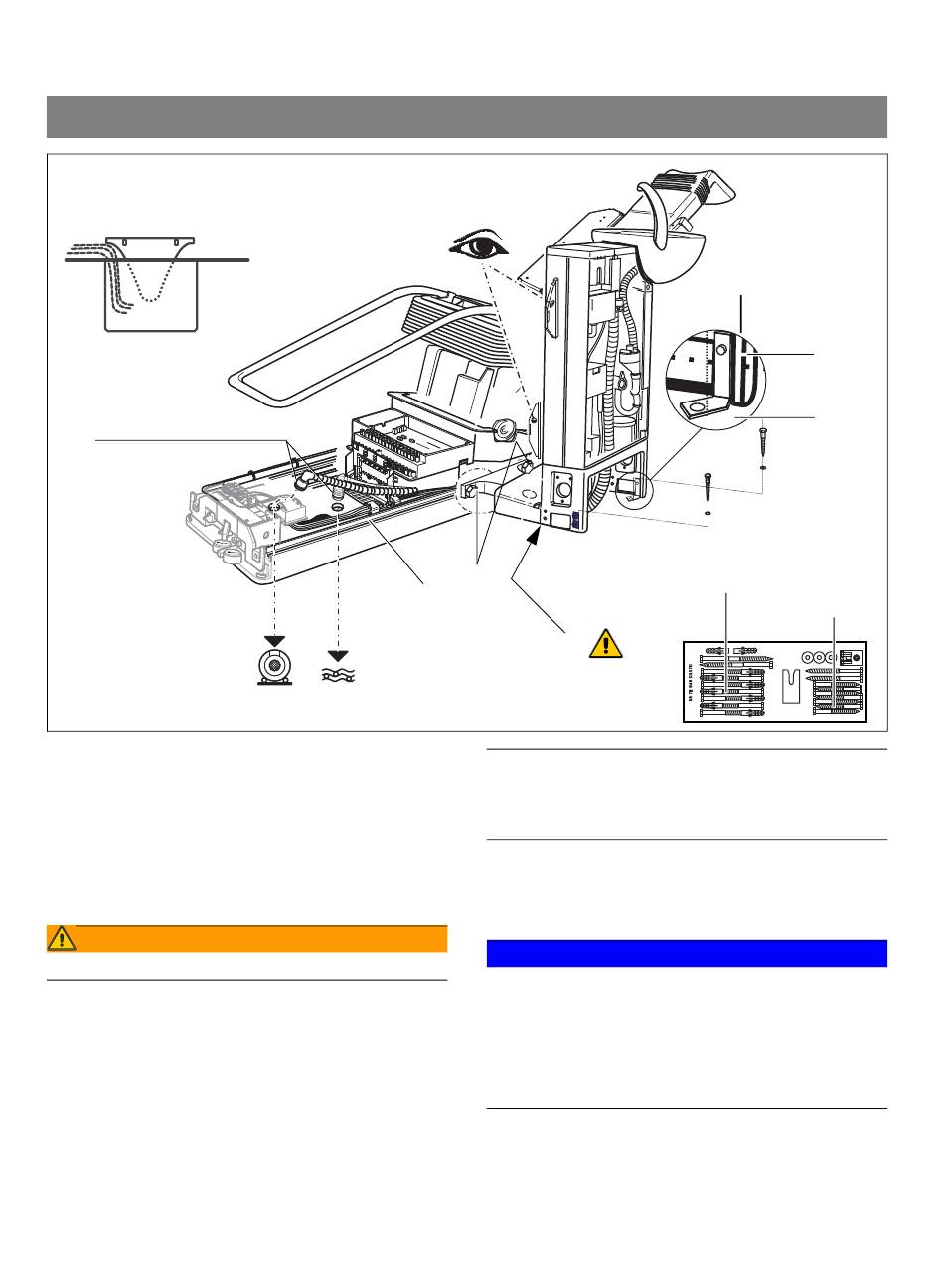

3. Die Muttern an den Schrauben F der
Befestigungswinkel B lösen (nicht abschrauben).
4. Die Winkel B mit Schrauben und Unterlegscheiben am
Boden festschrauben:
– Bei Betonböden:
Holzschrauben 10x160 verwenden
– Bei Holzfußböden:
Holzschrauben 10x80 verwenden
WARNUNG WARNUNG WARNUNG WARNUNG
Wassereinheit nicht durch die 2 Bohrungen E befestigen!
5. Die Wassereinheit mit der Wasserwaage vertikal in
allen Richtungen ausrichten und ggf. Ausgleichsplatten
unterlegen.
6. Die Schrauben A festziehen.
7. Die Muttern der Schrauben F festziehen.
8. Schläuche und Kabel in den Anschlusskastenbereich
des Stuhles ziehen.
26
9. 9.
5.
A
8.
6.
E
WICHTIG
Länge des Saug- und Abflussschlauches den örtlichen
Gegebenheiten anpassen. Eventuelle Schlauchüberlängen
abschneiden!
9. O-Ringe fetten und das Endstück des Abfluss-
schlauchs (kleiner Schlauchdurchmesser) und des
Saugschlauchs (großer Schlauchdurchmesser)
einstecken.
ACHTUNG
Überprüfen Sie, ob das Saugrohr als Saugrohr angeschlos-
sen ist und nicht mit dem Abfluss verwechselt wurde!
Auf durchgehendes Gefälle beim Abfluss achten. Schlauch
nicht über andere Schläuche legen.
Bei zentraler Nassabsaugung wird der Abfluss nicht benö-
tigt. Wenn vorhanden, muss das Abflussrohr abgedeckt
werden.
