2 Montage
2.16 Helferinelement: elektrischeVerbindungen
herstellen
X3
PK
X 1
GY
3.
A

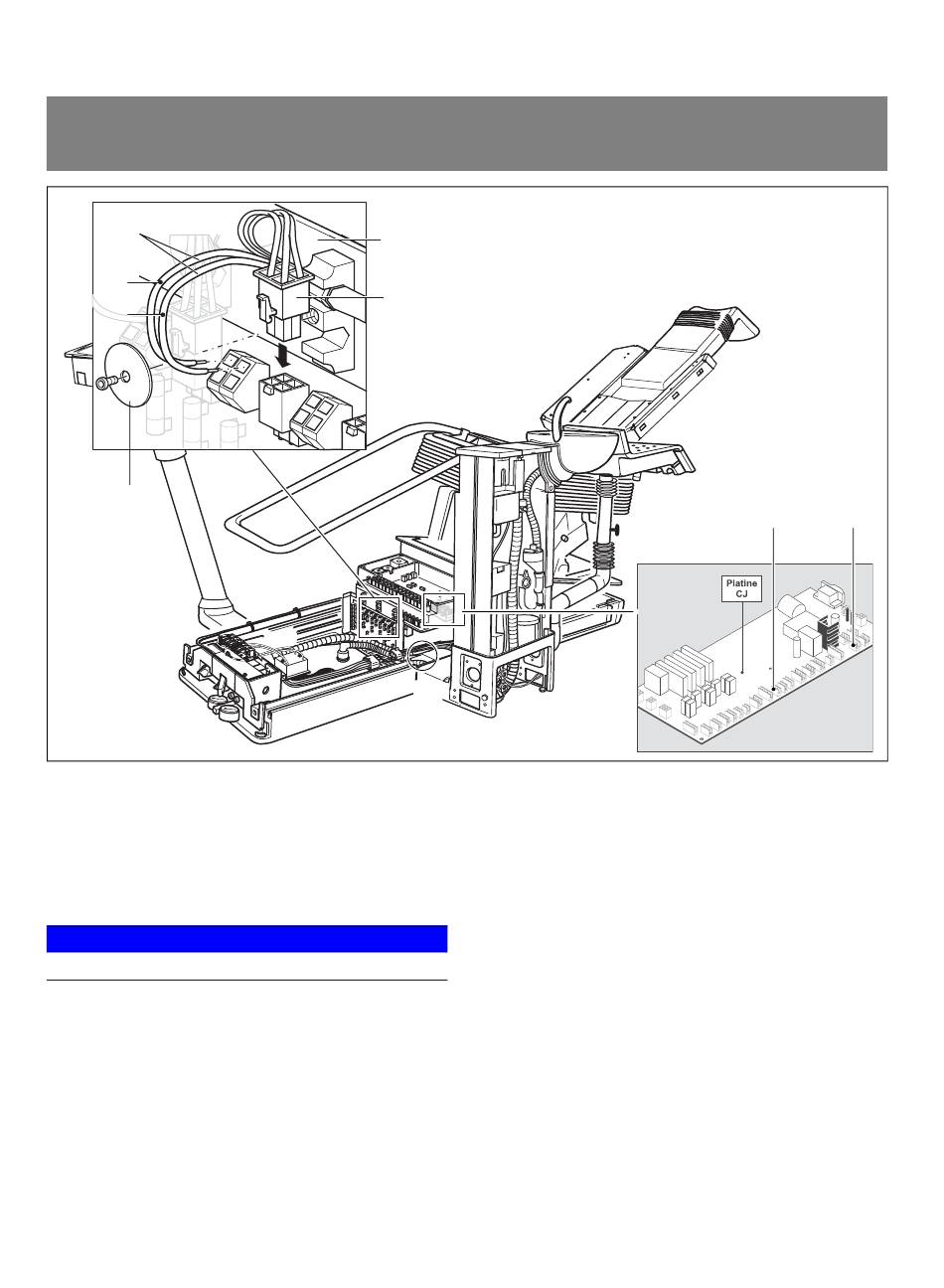

1. Elektrische Leitungen des Helferinelements durch die
zwei Kabelösen am Fuß der Wassereinheit in den
Anschlusskastenbereich führen.
2. Stecker X9 und Leitung X3:
Stecker X9 auf Sicherungsplatine CF aufstecken.
Graue (GY) Leitung auf X3.1 (Platine CF) und rosa
(PK) Leitung auf X3.2 aufstecken.
ACHTUNG
Leitungen nicht vertauschen!
3. Leitung in die Aussparung am Sicherungskasten
einlegen und mit Scheibe A befestigen.
4. Leitung mit Stecker X31:
Kabelhülsen der Leitung in die entsprechend
bezeichneten Aussparungen des Verteilerkastens
einlegen. Stecker X31auf Platine CJ aufstecken.
5. Kurzschlussstecker X90 (mit Hinweisfahne) auf Platine
CJ abziehen!
6. Stecker X90 der Leitung L60A auf Platine CJ
aufstecken (Sicherheitsschalter Helferinelement).
32
CF
X9
X 3
2
2.
1
X 9
X 4
1.
Sirona Dental Systems GmbH
5. / 6. 4.
X90 X31
59 02 973 D 3382
D 3382.031.01.18.01
