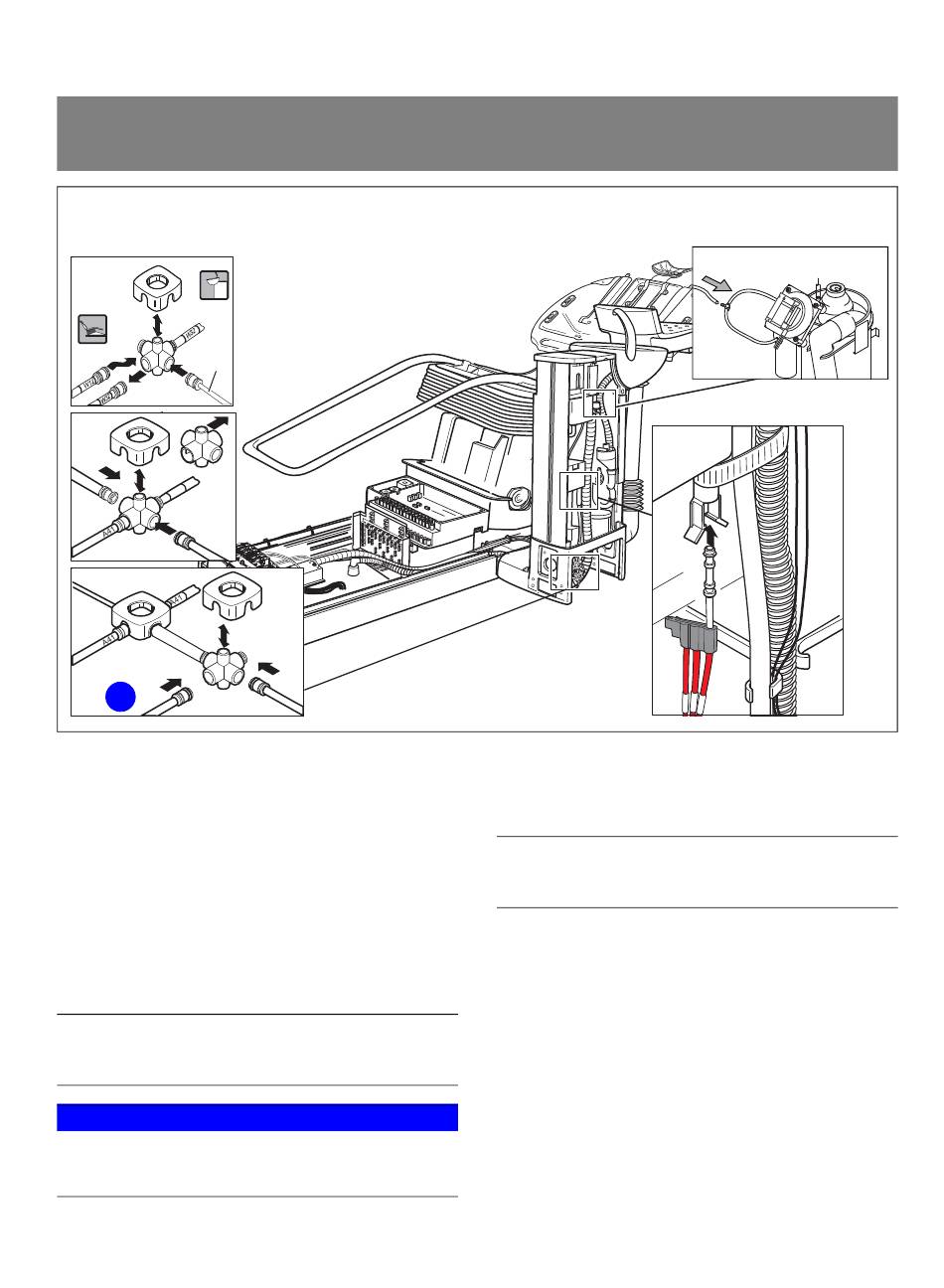

2.20 Arzt- und Helferinelement C4
Schlauchverbindungen herstellen
1.
W32
W12
W38
W32
2.
A15
A41
A39
A41
A41
A37
A41
A15
2. i
Version mit Desinfektionsanlage
1. Nippelhalter vom Vierfachverteiler abziehen und den
Wasserschlauch W38 vom Helferinelement
einstecken.
Wasserschlauch W32 (vom Anschlusskasten)
abziehen und in der Wassereinheit verstauen.
Wasserschlauch W12 (vom Arztelement) aufstecken.
Den Nippelhalter wieder aufstecken.
2. Nippelhalter vom Vierfachverteiler abziehen und den
Luftschlauch A39 vom Helferinelement einstecken.
Luftschlauch A15 vom Arztelement aufstecken.
Den Nippelhalter wieder aufstecken.
WICHTIG
A37 wird für die Option Dürr-Nassabsaugung benötigt. In
dieser Gerätekonfiguration exisitiert ein zweiter Verteiler.
ACHTUNG
Darauf achten, dass der Nippelhalter exakt in der Füh-
rungsrille der Schlauchnippel sitzt. Nippel auf Zug prüfen.
Verteiler im hinteren Bodenbereich verstauen.
59 02 973 D 3382
D 3382.031.01.18.01
A39
+
Cart:
3.
3. Nippel des Schlauchs W43 in den Steckanschluss des
Mischbehälters einstecken und wie gezeigt verlegen.
4. Schlauch A34 vom Helferinelement auf den T-Nippel
von Schlauch A33 aufstecken.
WICHTIG
Arbeitsschritt 4. gilt auch für MV33 in Verbindung mit einer
Nassabsaugung.
2 Montage
A34
A33
4.
W43
