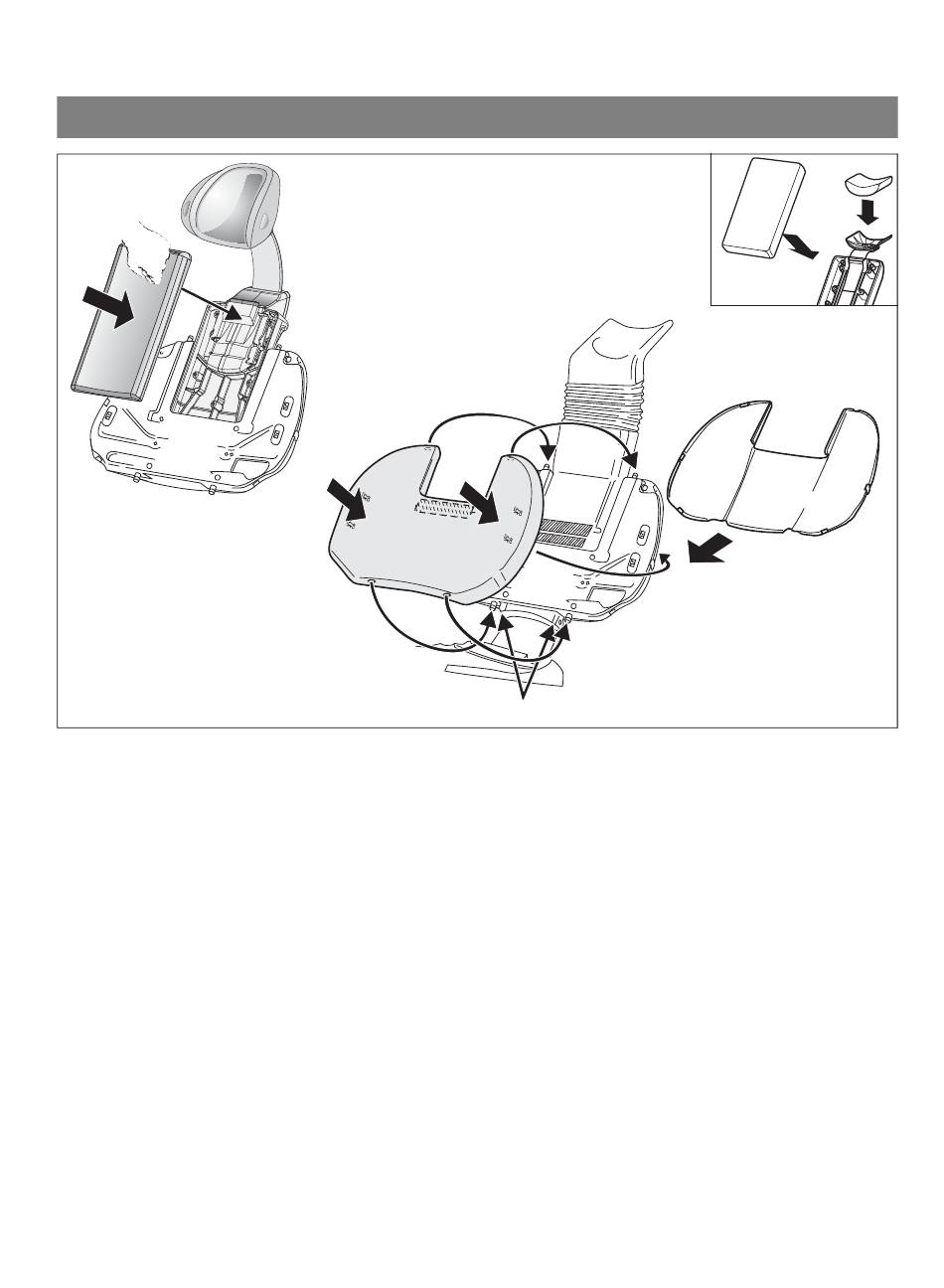

2.26 Endmontage der breiten Rückenlehne
1.
1. MultiMotion Kopstütze (Option):
Kopfstützenpolster auf die Druckknöpfe setzen und an-
drücken.
2. Nur für Gelenkkopfstütze und flache Kopfstütze:
Kopfstützenpolster auf die Druckknöpfe setzen und
andrücken.
3. Rückenlehnenverkleidung ansetzen und einrasten.
4. Rückenlehnenpolster vom Pappträger entnehmen.
Bei elektrischer Kopfstütze:
Die beiden roten Transportsicherungen rechts und
links an der Polsterklappe entfernen.
5. Polster über die beiden oberen Stehbolzen (mit Torx-
Schraube) einhängen.
6. Polsterträger im unteren Einhängebereich nach unten
ziehen (Polster nicht an den Kanten A anstoßen!) und
über die unteren Stehbolzen einhängen.
7. Das Polster seitlich rechts und links über die
Außenkontur der hinteren Abdeckung drücken; dabei
diese Abdeckung mit der Hand gegenhalten.
59 02 973 D 3382
D 3382.031.01.18.01
4.
5.
B
B
C
8.
6.
A
Die Polsterschnapper B müssen einrasten.
Der Kantenverlauf des Polsters zur hinteren
Abdeckung muss gleichmäßig sein.
8. Bei elektrischer Kopfstütze:
Klettband im Bereich C gleichmäßig auf die
Gegenklappe D drücken.
2.
D
7.
2 Montage
3.
51
