2.9 Arztelement adaptieren (nur C4
4.
ca. ca.
3 kg 3 kg
6,6 lbs 6,6 lbs
1.
WICHTIG
Die Montage des Arztelementes an C4
Seite 34 beschrieben!

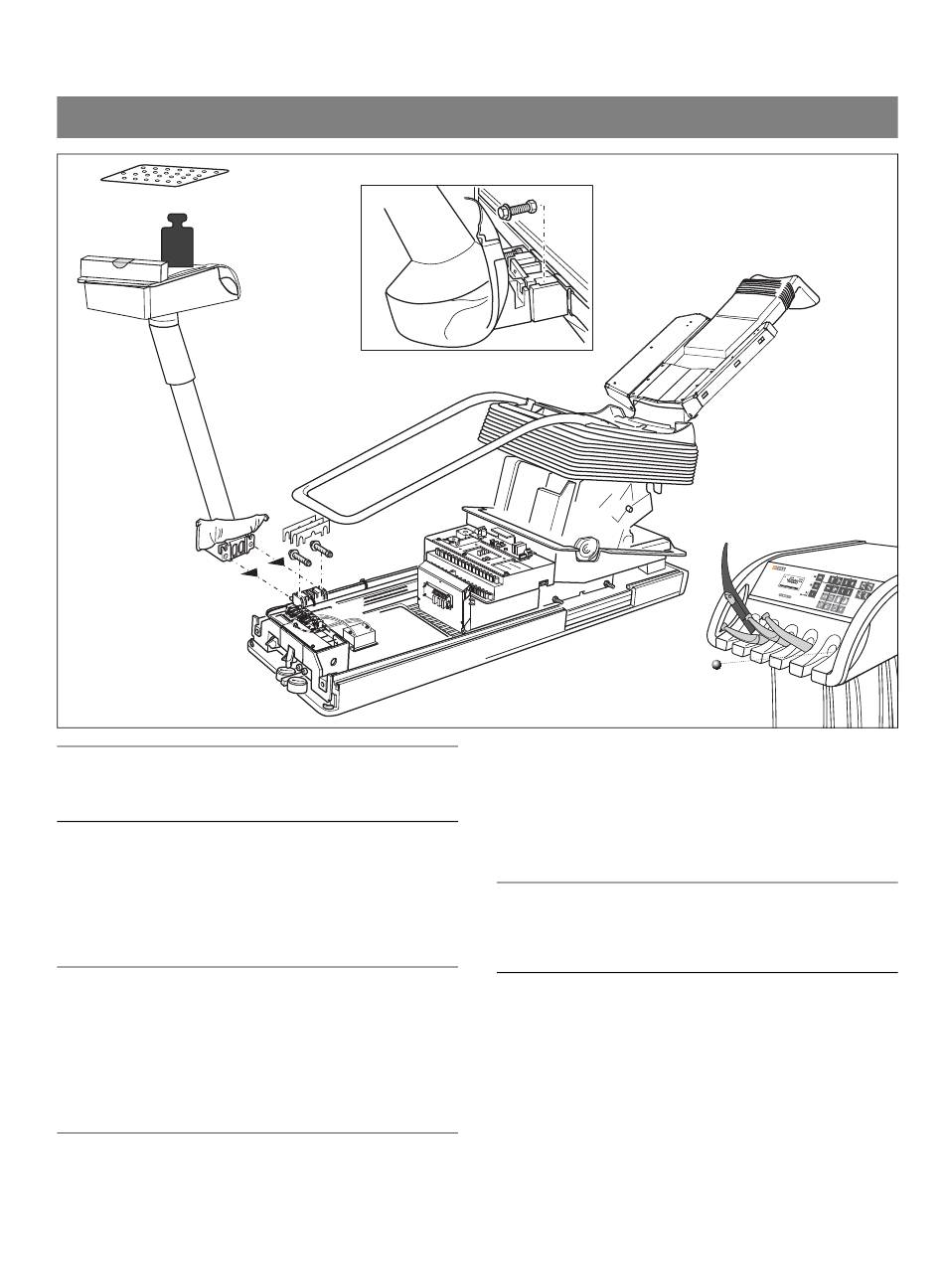

1. Flexible Abdeckung hochklappen.
Arztelement auf die Führungsbolzen des Schlittens
einschieben.
2. Zwei Schrauben, Muttern und Scheiben in die
gesteckte Verbindung einsetzen.
3. Zwischenplatten einlegen.
(2x0,5mm, 1x1mm)
WICHTIG
Das Einlegen der Zwischenplatten ermöglicht das
waagerechte Ausrichten des Arztelement-Kopfes. Durch
eine empirisch zu ermittelnde Kombination der
Zwischenplatten können die gerätespezifischen Toleranzen
ausgeglichen werden. Zum Ausgleich der noch fehlenden
Instrumentenbestückung muss der Arztelementkopf beim
Einstellen mit ca. 3kg belastet werden.
4. Schrauben fest anziehen.
Ebenheit des Arztelement-Kopfes mit einer
Wasserwaage an verschiedenen Stellen der
Verschiebebahn überprüfen.
59 02 973 D 3382
D 3382.031.01.18.01
5.
2.
3.
+
Cart ist auf
+
)
6.
Gegebenenfalls Schrauben wieder lösen,
Zwischenplatte entnehmen und Vorgang wiederholen,
bis Arztelement eben steht.
5. Trayunterlage auflegen.
6. Stecken Sie die Verschlusskugel A in die nicht belegte
Ablageklaue, um zu verhindern, dass ein
Behandlungsinstrument versehentlich in dieser Klaue
abgelegt werden kann.
WICHTIG
Die Einstellungen der Drehanschläge und der
Höhenverstellung der Tragarme sind ab Seite 62
beschrieben.
2 Montage
A
