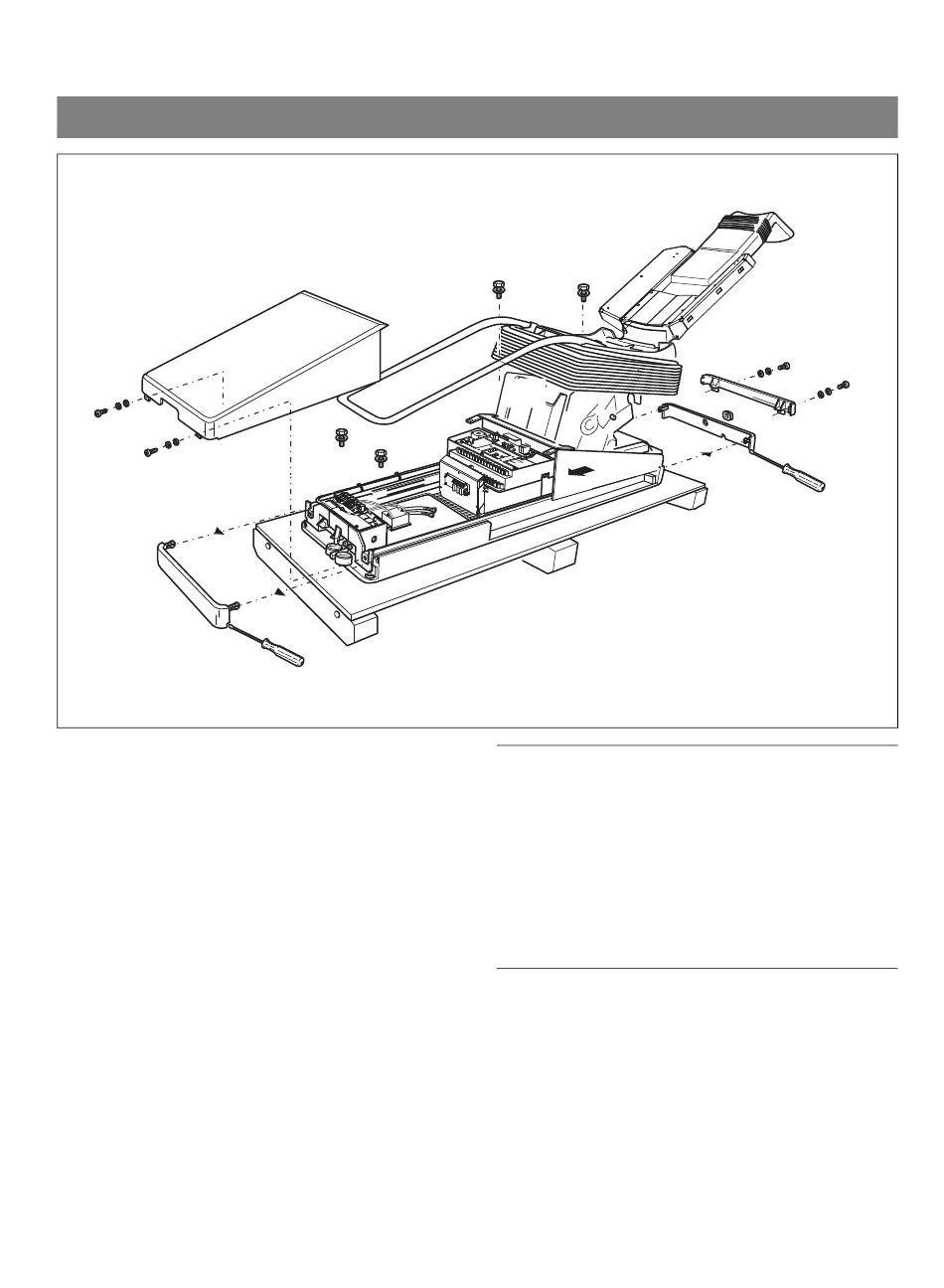

2.4 Stuhl zur Montage vorbereiten

2.
1.
1. Vordere Sockelblende abziehen.
Die Blende ist auf die seitlichen Blenden gesteckt (ggf.
mit Schraubendreher vorsichtig auseinanderhebeln).
2. Die zwei Schrauben (mit Scheiben) an der Stirnseite
der Abdeckung abschrauben. Abdeckung abnehmen.
3. Kleinen Faltenbalg am Kreuzfußschalter abziehen.
Hintere Sockelblende abziehen. Die Blende ist auf die
seitlichen Blenden gesteckt (ggf. mit Schraubendreher
vorsichtig auseinanderhebeln).
4. Obere Blende abschrauben (zwei Schrauben mit
Scheiben).
5. Faltenbalg im unteren Bereich aushängen.
6. Stuhl von Palette trennen:
Vier Befestigungsschrauben (mit Scheiben)
herausschrauben.
7. Beide seitlichen Verkleidungen abnehmen.
59 02 973 D 3382
D 3382.031.01.18.01
6.
5.
6.
WICHTIG
Für besonders unebene Bodenverhältnisse sind
entsprechend der Wassereinheit zwei unterschiedliche
Stuhlplatten erhältlich, die die Unebenheiten des Bodens
ausgleichen.
• WE mit starrer Speischale: REF 58 26 511 (Rechts- und
Linkshänderversion)
• WE mit schwenkbarer Speischale: REF 58 71 913 (nur
Rechtshänderversion)
Montagehinweise hierzu siehe „Stuhlbasis am Boden
verankern" auf Seite 16.
