2 Montage

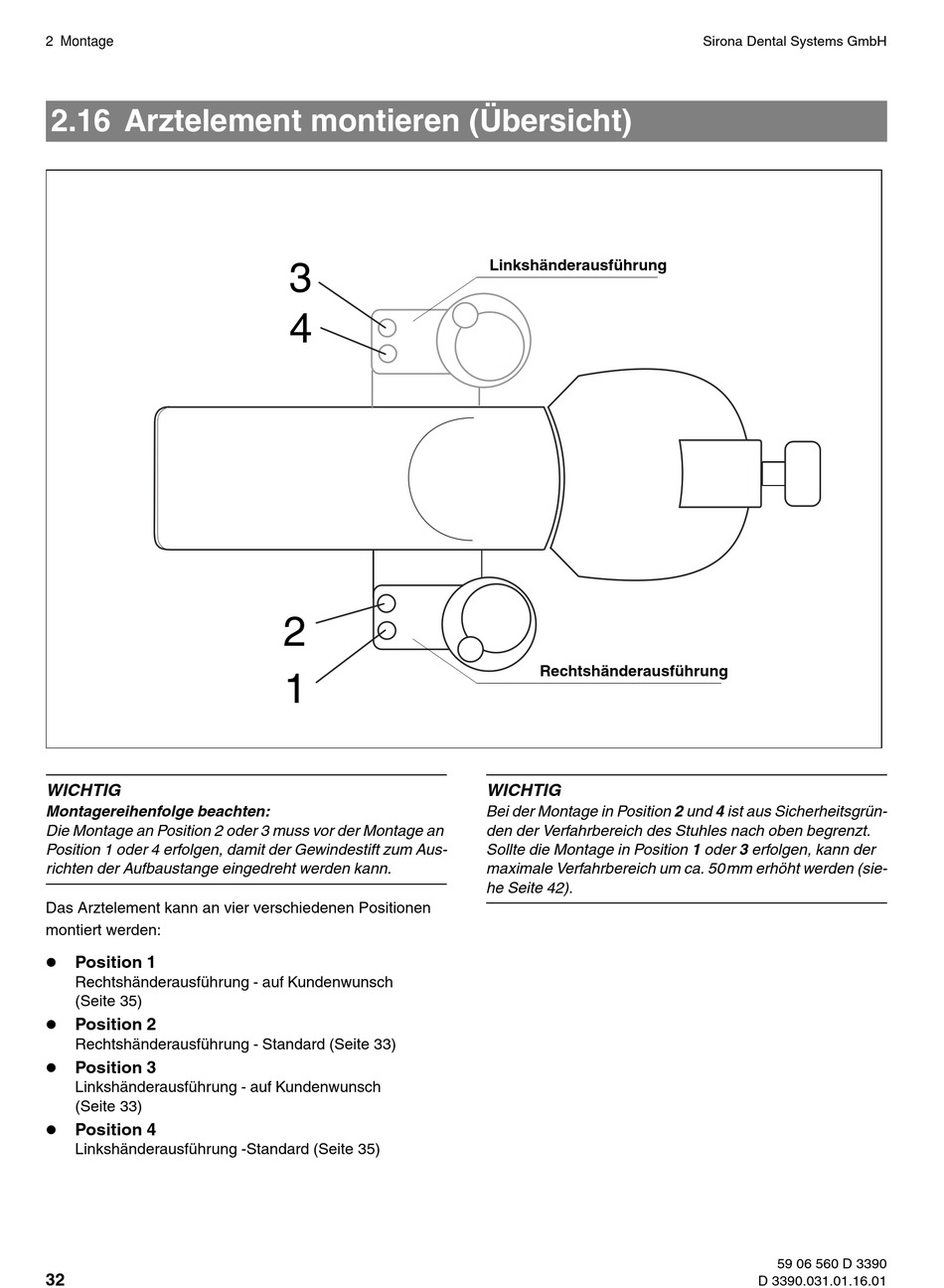

2.16 Arztelement montieren (Übersicht)
WICHTIG
Montagereihenfolge beachten:
Die Montage an Position 2 oder 3 muss vor der Montage an
Position 1 oder 4 erfolgen, damit der Gewindestift zum Aus-
richten der Aufbaustange eingedreht werden kann.
Das Arztelement kann an vier verschiedenen Positionen
montiert werden:

Position 1
Rechtshänderausführung - auf Kundenwunsch
(Seite 35)

Position 2
Rechtshänderausführung - Standard (Seite 33)

Position 3
Linkshänderausführung - auf Kundenwunsch
(Seite 33)

Position 4
Linkshänderausführung -Standard (Seite 35)
32
3
4
2
1
Linkshänderausführung
Rechtshänderausführung
WICHTIG
Bei der Montage in Position 2 und 4 ist aus Sicherheitsgrün-
den der Verfahrbereich des Stuhles nach oben begrenzt.
Sollte die Montage in Position 1 oder 3 erfolgen, kann der
maximale Verfahrbereich um ca. 50mm erhöht werden (sie-
he Seite 42).
