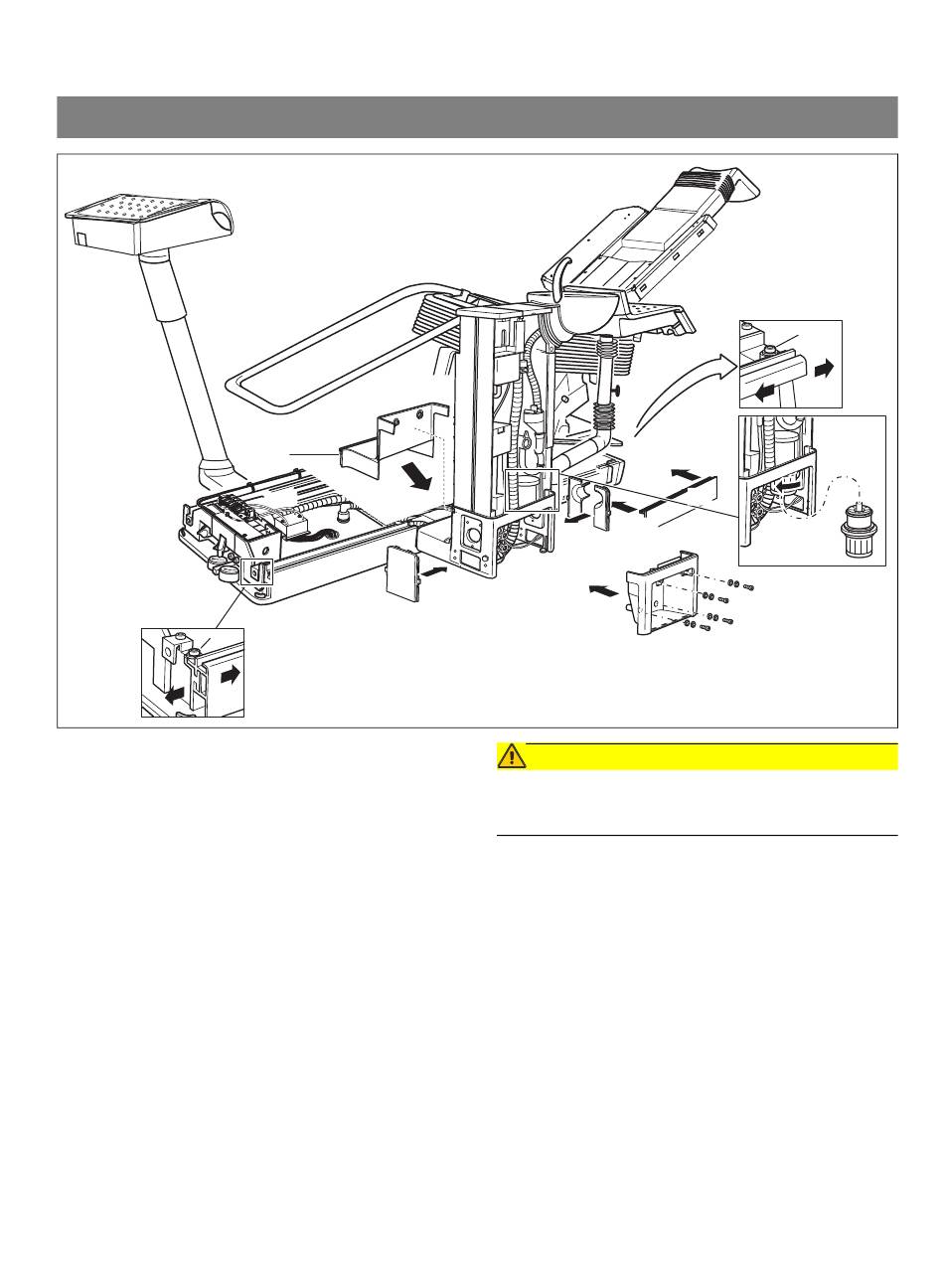

2.23 Verkleidung der Wassereinheit anbauen

2.
A
5.
1. Unterteil des Amalgamabscheiders oder der
Separierautomatik entfernen (wenn vorhanden).
2. Schrauben A lösen. Die beiden Aluprofile ca. 10 mm
nach außen schieben.
3. Anschlussverkleidung schräg von oben auf den Fuß
aufsetzen und herunterschieben.
4. Die Blende D einsetzen.
5. Die beiden Aluprofile auf die Nasen C der
Anschlussverkleidung schieben. Schrauben A
festschrauben.
6. Die zwei Seitendeckel in die Nut- / Federverbindung
einstecken.
7. Deckel aus der Frontverkleidung herausnehmen.
Frontverkleidung aufsetzen, in die Seitendeckel
einsetzen.
Zunächst die oberen Schrauben E lose einschrauben
(evtl. Steckmuttern ausrichten).
59 02 973 D 3382
D 3382.031.01.18.01
C
3.
6.
4.
D
VORSICHT
Achten Sie darauf, dass hinter den Befestigungsdomen für
die Schrauben F keine Kabel oder Schläuche eingeklemmt
werden.
8. Die zwei unteren Schrauben F einschrauben.
Alle Schrauben festschrauben.
2 Montage
2.
A
5.
1.
D
7.
E
F
8.
