Sirona C4+ Installationsanleitung Seite 56

3 Inbetriebnahme
C
D

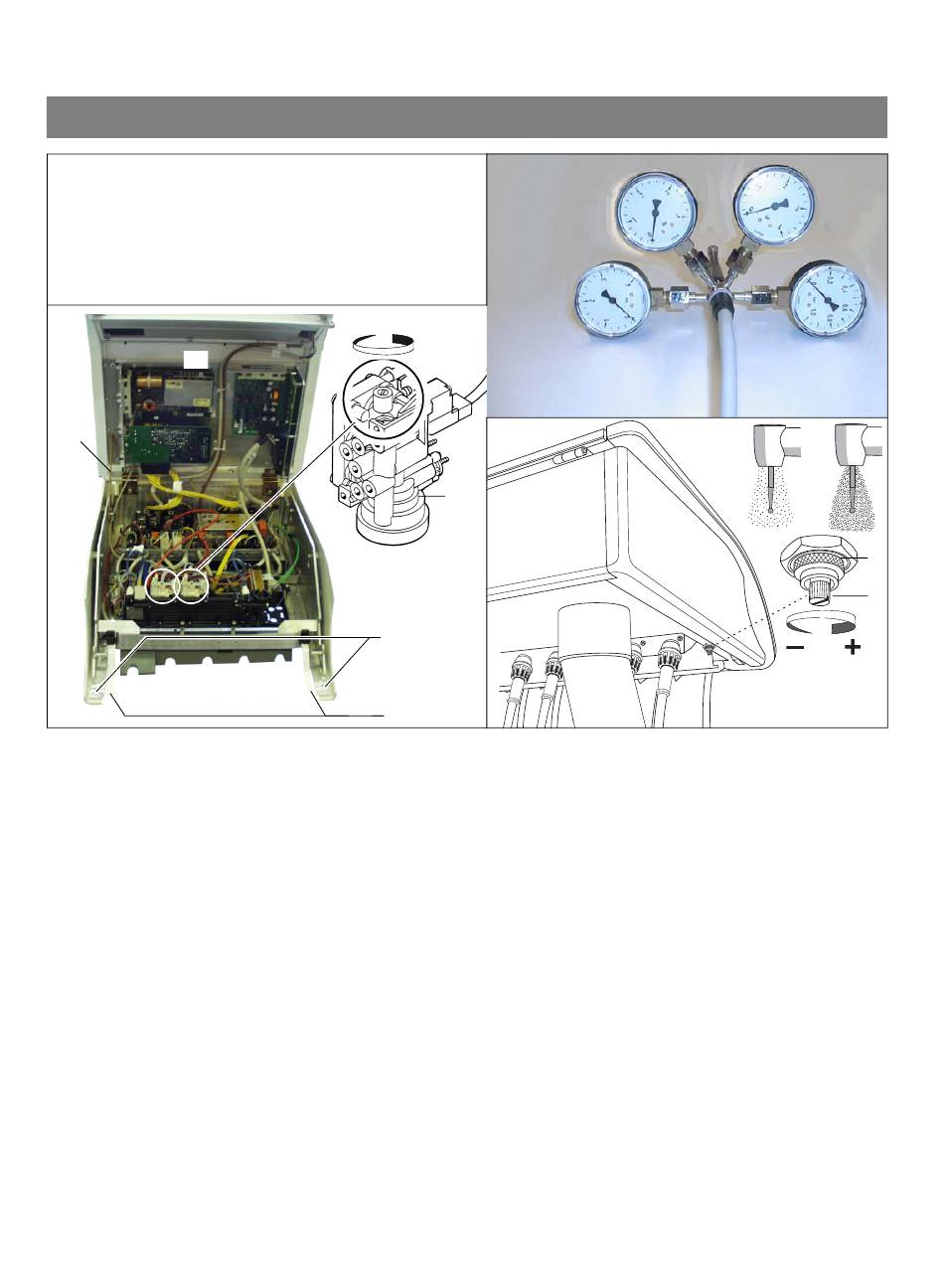

Einstellen der Luftdrücke
Treibluft
Die Einstellung erfolgt für jede Klaue getrennt am jeweiligen
Baustein BS.
• Instrumente aus den Klauen entnehmen.
• Zwei Verriegelungen A nach unten drücken und
Instrumentenablage entnehmen.
• Schrauben B lösen.
• Gerätedeckel C aufklappen und mit Aufstellsicherung
D sichern.
• Instrumentenablage provisorisch aufsetzen und
Instrumente in Klauen zurücklegen
(Lichtschrankenerkennung muss funktionieren).
• Turbine entnehmen und Vierfachmesskopf V zwischen
Turbine und Schlauch aufschrauben.
• Turbine mit Fußschalter starten.
• Mit Schlitz-Schraubendreher Treibluftdruck TL an RD5
einstellen.
Schraube maximal bis zur Höhe des
Kunststoffkragens herausdrehen!
• Einstellung für andere Klauen wiederholen
56
RD5
- +
BS
B
A
•
Sprayluft
•
•
•
•
•
•
TL
V
Gerätekopf wieder schließen:
– Instrumente entnehmen und Instrumentenablage
abnehmen.
– Gerätekopf herunterklappen und Schrauben B
montieren. Achten Sie darauf, dass der
Gerätekopf mittig zum Chassis montiert wird,
damit bei der Montage der Instrumentenablage
gleich große Spalte entstehen.
– Instrumentablage aufsetzen und Instrumente darin
ablegen.
Vierfachmesskopf V am Turbinenschlauch
anschließen.
Überwurfmutter M lösen.
Mit Schraubendreher Sprayluftdruck SL nach
Kundenwunsch durch Verdrehen der Schraube S
einstellen.
Überwurfmutter M festziehen
Überprüfen der Einstellungen, evt. nachkorrigieren.
Vierfachmesskopf abbauen.
Sirona Dental Systems GmbH
SL
M
S
59 02 973 D 3382
D 3382.031.01.18.01
