2.3 Montage bei motorischer Kopfstütze
2.
E

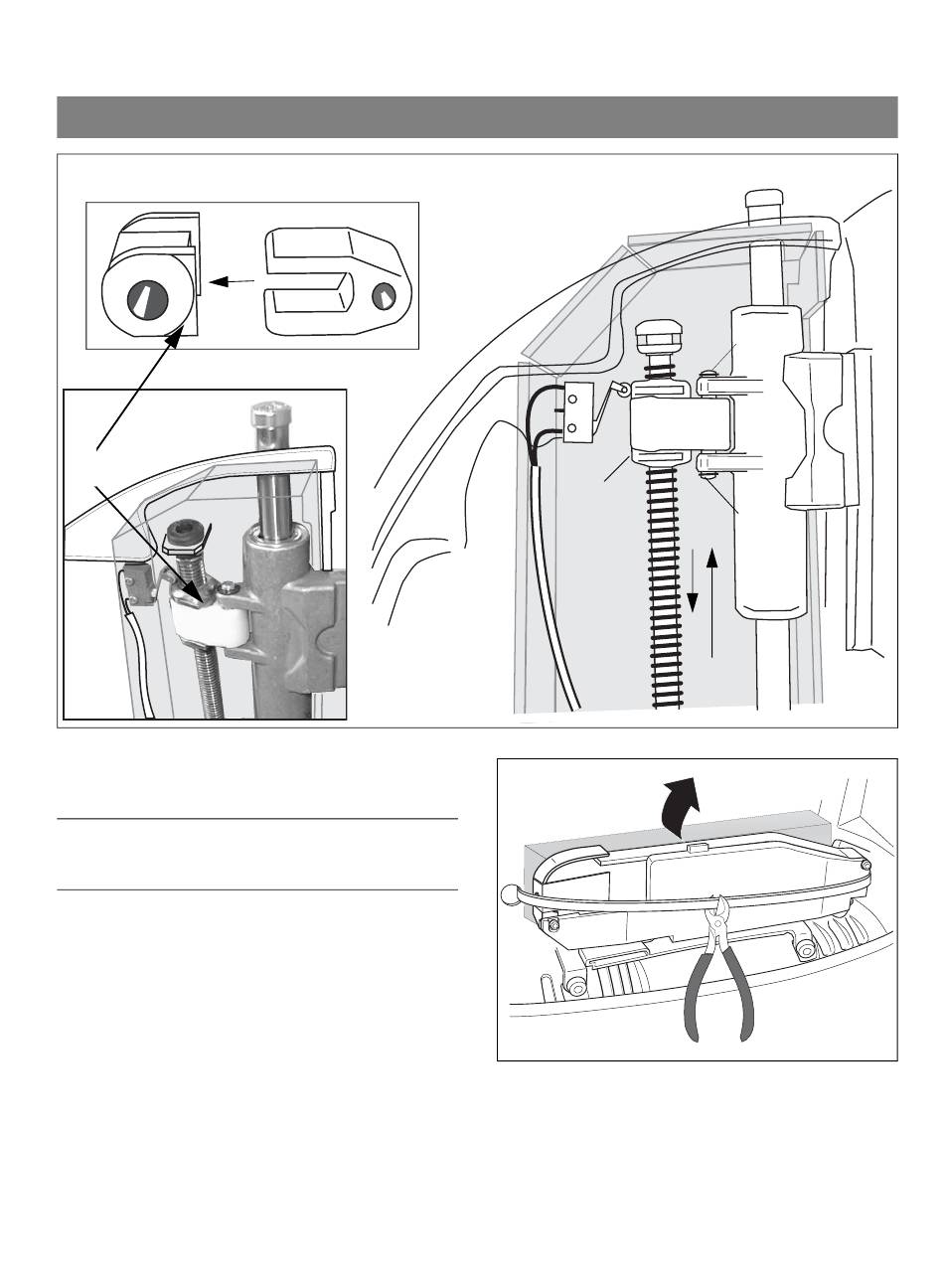

1. Sicherungsring S am Mitnehmerbolzen F entfernen
und Bolzen herausziehen.
2. Gabel D auf die Spindelmutter E aufsetzen.
WICHTIG
Auf richtige Lage der Spindelmutter E achten!
Abflachung der Spindelmutter zur Gabel D hin!
3. Gabel D in Schlitten der Kopfstütze G einsetzen.
4. Mitnehmerbolzen F von unten einsetzen und mit der
Sicherungsscheibe S sichern.
5. Kabelbinder entfernen.
6. Transportsicherung (Styropor) entfernen.
