Sirona C4+ Installationsanleitung Seite 36

2 Montage
A41

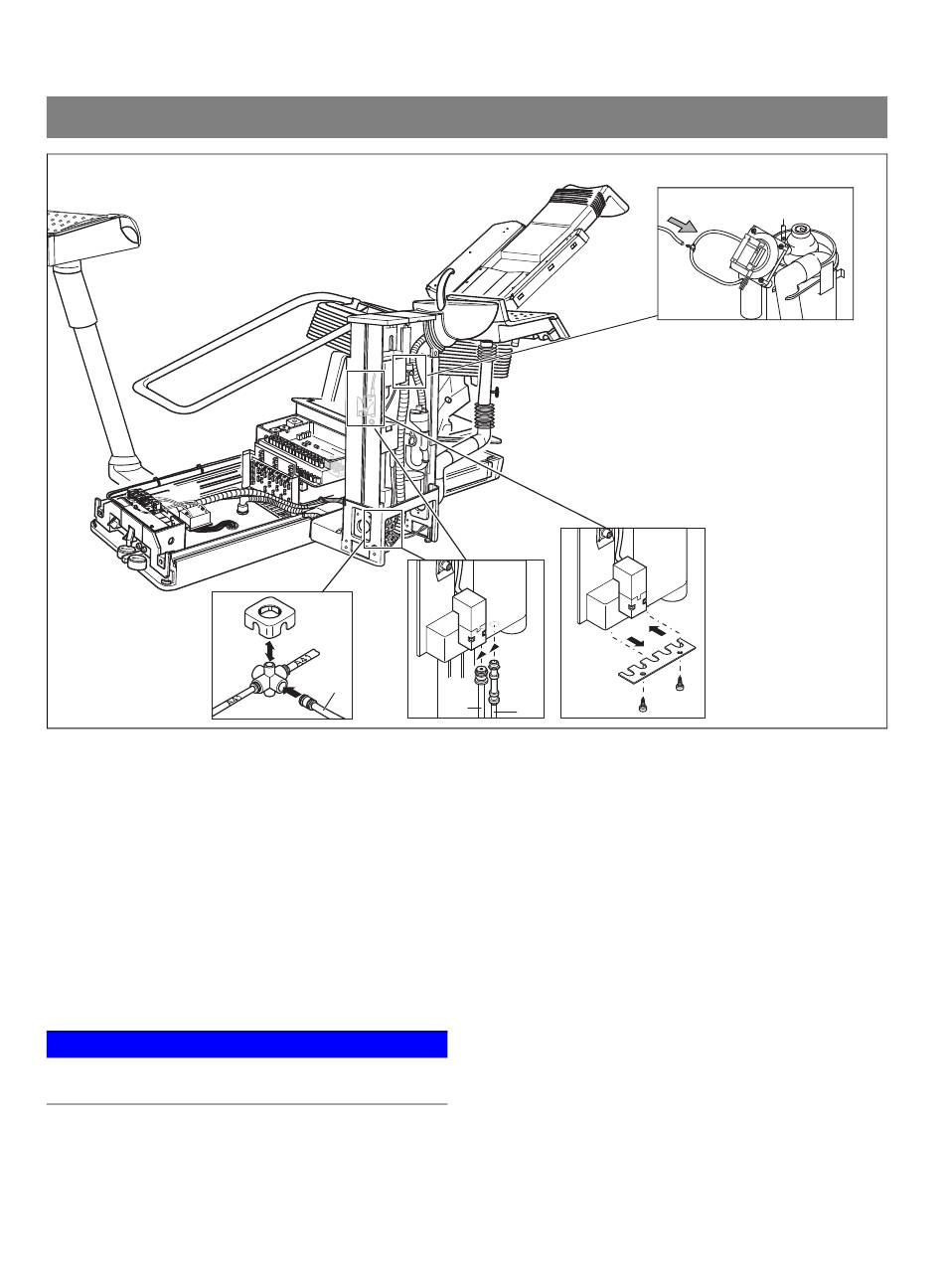

Version ohne Desinfektionsanlage
1. Nippelhalterplatte vom Bespülbehälter abschrauben.
2. Nippel des Schlauchs W38 in den Anschluss am
Bespülbehälter einstecken.
Nippel des Schlauchs W43 in den Anschluss am
Bespülbehälter einstecken.
3. Nippelhalterplatte wieder anschrauben.
4. Nippelhalter vom Dreifachverteiler abziehen und den
Luftschlauch A39 vom Helferinelement einstecken.
Den Nippelhalter wieder aufstecken.
ACHTUNG
Darauf achten, dass der Nippelhalter exakt in der Füh-
rungsrille der Schlauchnippel sitzt. Nippel auf Zug prüfen.
5. Schlauch A34 vom Helferinelement auf den T-Nippel
von Schlauch A33 aufstecken.
36
4.
A41
W 3
4
W 3
1
W 3
A39
W38
8
W 3
2
W 3
4
W 3
1
W 3
3
W 4
8
W 3
2
1./3.
2.
W43
Sirona Dental Systems GmbH
A34
A33
5.
3
W 4
