Sirona C4+ Installationsanleitung Seite 63

Sirona Dental Systems GmbH
6.
1.
A
3./4./5.

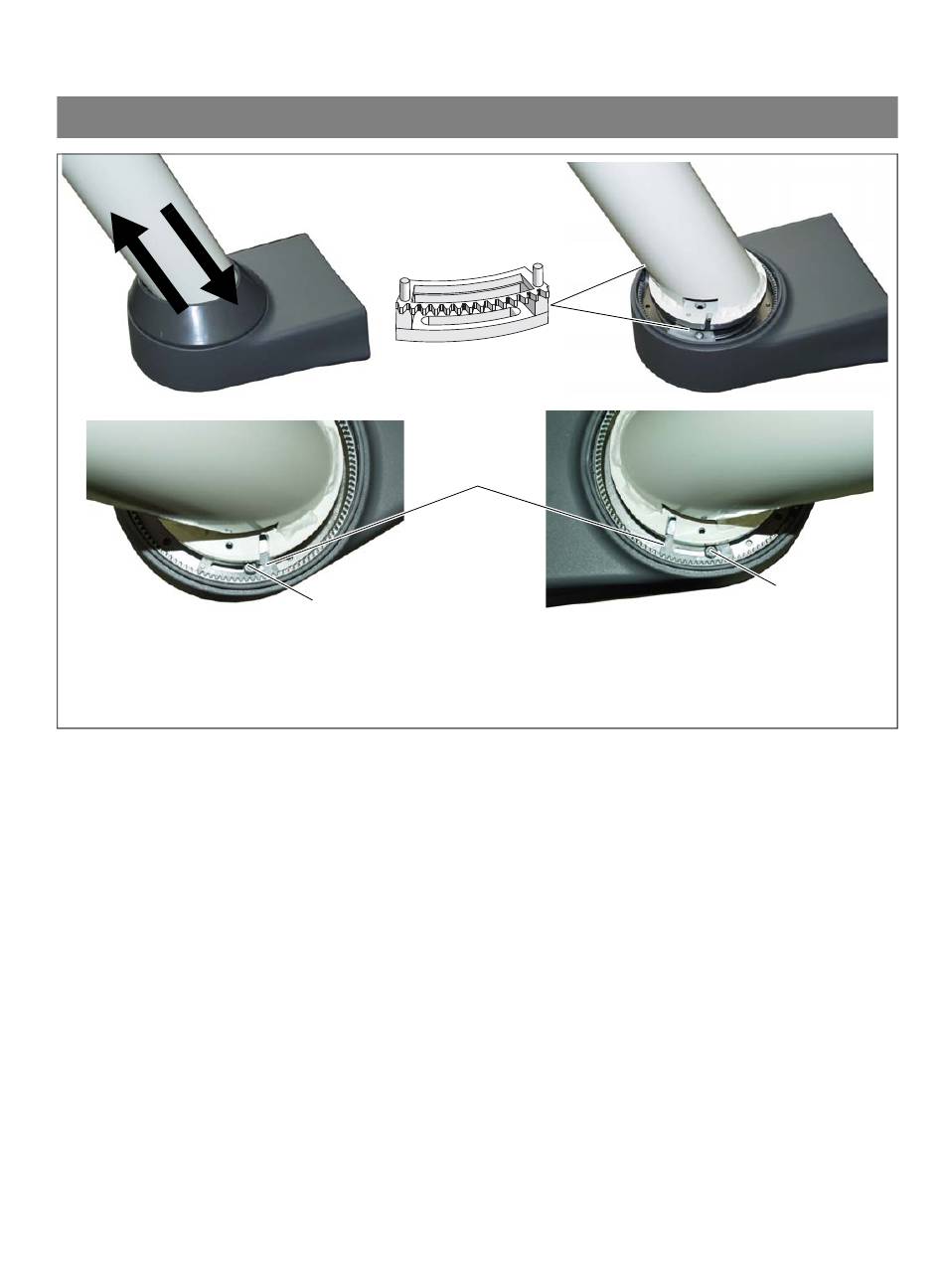

Unteren Drehanschlag am
Arztelement-Tragarm einstellen
Auf Wunsch des Kunden kann der untere Drehanschlag am
Arztelement-Tragarm verändert werden.
1. Schieben Sie die Abdeckung A nach oben.
• Der Drehbereich wird von zwei Anschlägen (B und C)
begrenzt.
Der Anschlag B begrenzt den Weg vom Behandler
weg.
Der Anschlag C begrenzt den Weg zum Behandler hin.
2. Wählen Sie den zu ändernden Anschlag aus
3. Lösen Sie die Schraube D.
4. Versetzen Sie den Anschlag nach Wunsch.
5. Schrauben Sie die Schraube D wieder fest.
6. Schieben Sie passend die Abdeckung A wieder nach
unten.
59 02 973 D 3382
D 3382.031.01.18.01
B
D
C
2.
4 Sonstiges
B
C
D
3./4./5.
63
