2 Montage

2.10Arztelement adaptieren

5.
4.
1.

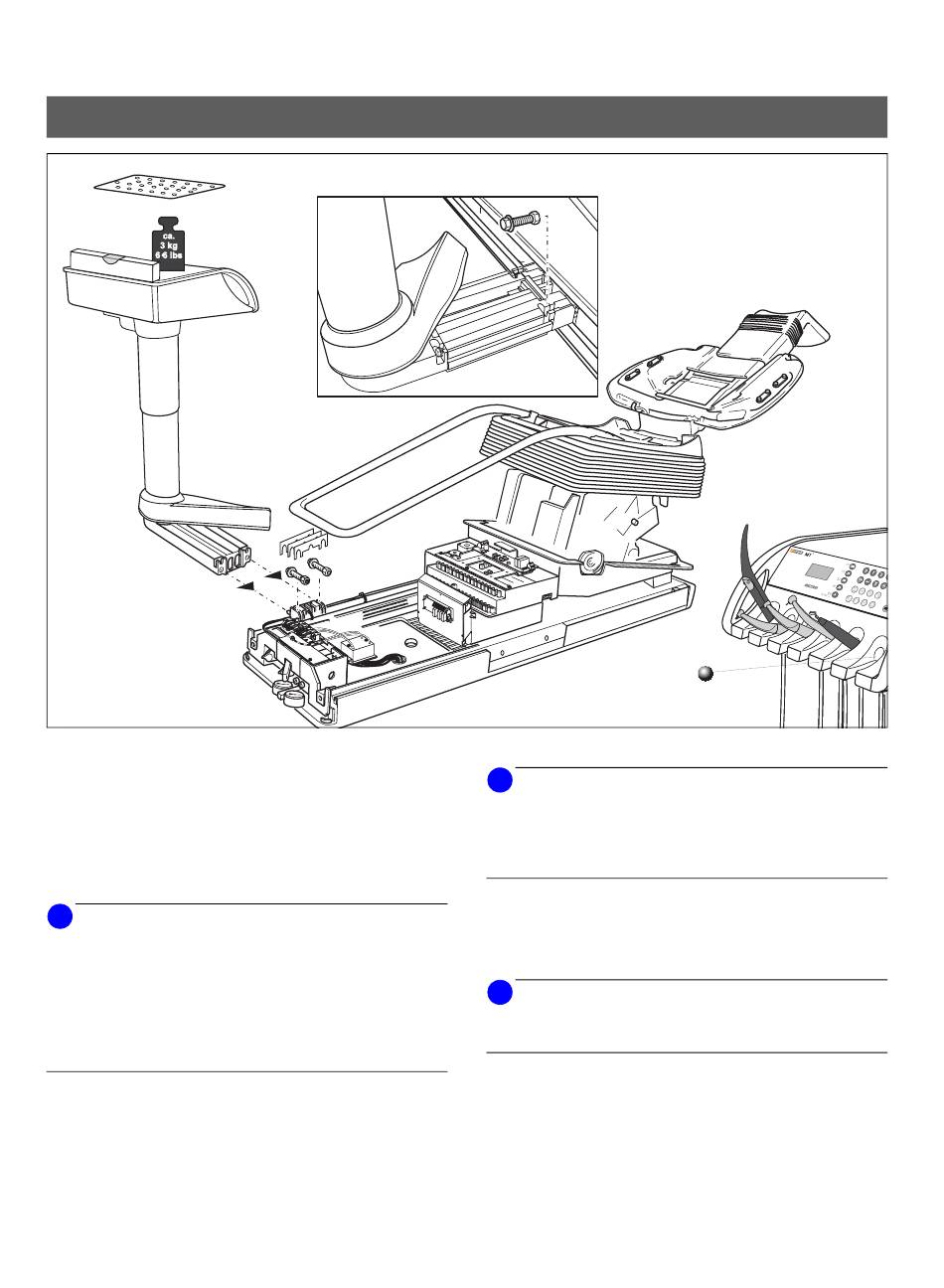

1. Flexible Abdeckung hochklappen.
Arztelement auf die Führungsbolzen des Schlittens
einschieben.
2. Zwei Schrauben, Muttern und Scheiben in die gesteck-
te Verbindung einsetzen.
3. Zwischenplatten einlegen.
(2x0,5mm, 1x1mm)
i
HINWEIS
Das Einlegen der Zwischenplatten ermöglicht das waage-
rechte Ausrichten des Arztelement-Kopfes. Durch eine em-
pirisch zu ermittelnde Kombination der Zwischenplatten
können die gerätespezifischen Toleranzen ausgeglichen
werden. Zum Ausgleich der noch fehlenden Instrumenten-
bestückung muss der Arztelementkopf beim Einstellen mit
ca. 3kg belastet werden.
4. Schrauben fest anziehen.
Ebenheit des Arztelement-Kopfes mit einer Wasser-
waage an verschiedenen Stellen der Verschiebebahn
überprüfen.
Gegebenenfalls Schrauben wieder lösen, Zwischen-
platte entnehmen und Vorgang wiederholen, bis Arzte-
lement eben steht.
22
3.
5.
i
Möchte der Kunde, dass sich das Arztelement in der Ein-/
Aussteigeposition am Kopfende des Stuhls befindet, kann,
wie in Kapitel „Fahrrichtung der Verschiebebahn umkehren"
auf Seite 55 beschrieben, umgeklemmt werden.
6.
i
Die Einstellung der Höhenverstellung und der Drehanschlä-
ge der Tragarme sind auf den Seiten 49 bis 52 beschrieben.
2.
6.
Trayunterlage auflegen.
HINWEIS
Stecken Sie die Verschlusskugel A in die nicht belegte
Ablageklaue, um zu verhindern, dass ein Behand-
lungsinstrument versehentlich in dieser Klaue abgelegt
werden kann.
HINWEIS
