2 Montage
2.15 Helferinelement an der Wassereinheit adaptieren
Y
5.
X31
Linkshänder
4.
1.
Bei langem Tragarm:
Zwei Halteclips für den Schlauch Helferinelement -
Wassereinheit montieren.

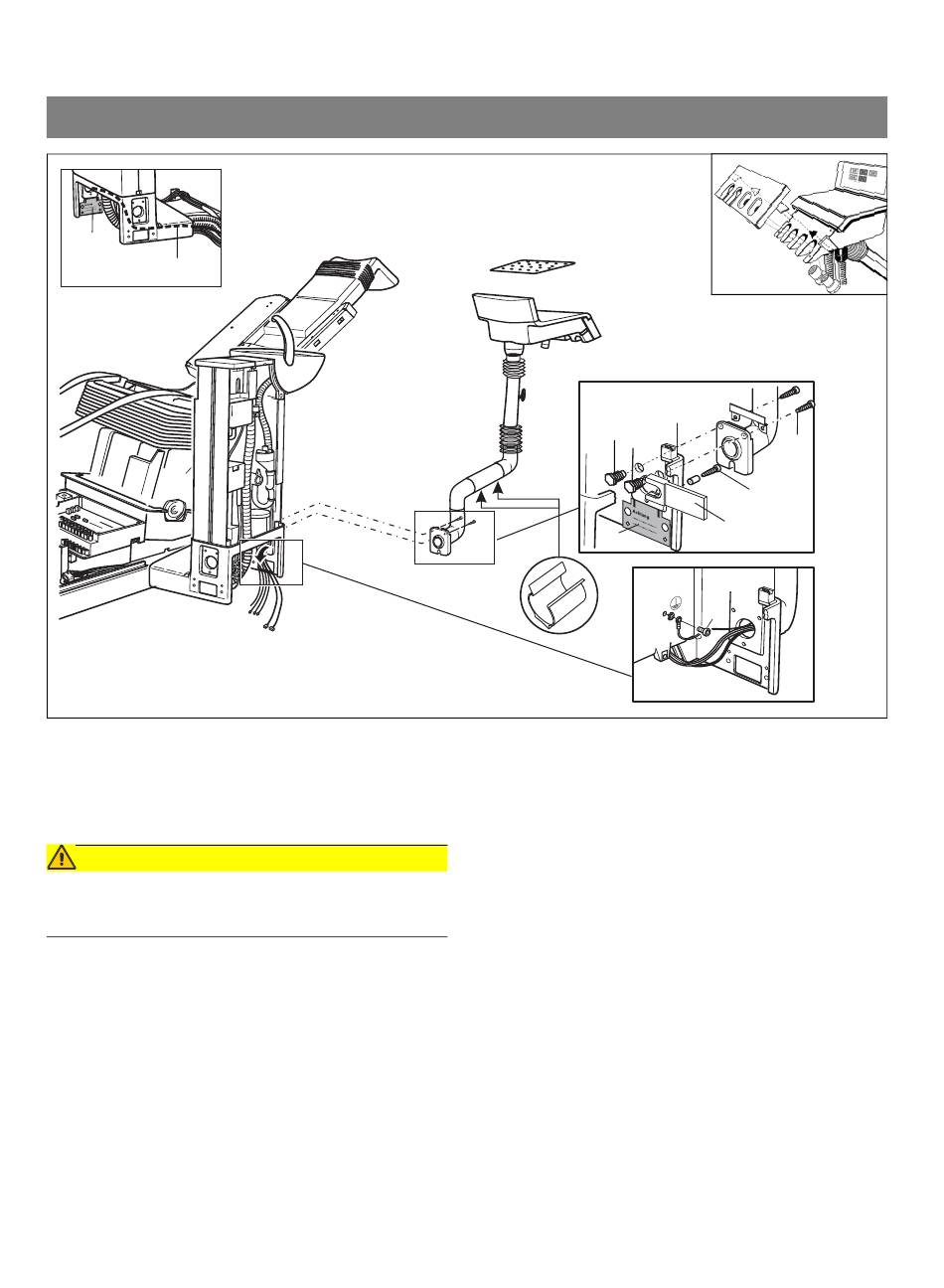

2.
Alle Leitungen und Schläuche vom Helferinelement
durch die Öffnung der Wassereinheit führen.
VORSICHT
Transportsicherung Y dient zum Schutz der
Sicherheitsschalter. Erst nach der Montage des
Helferinelementes entfernen.
3.
Abstandsrohr (7 mm ) mit Schraube A in das untere
Loch der Wassereinheit anschrauben. Helferinelement
auf Abstandsrohr ansetzen.
In die oberen zwei Befestigungslöcher des
Helferinelements an der Wassereinheit die
Gewindehülsen C mit dem Tellerfederpaket einlegen.
Blechwinkel W einlegen und Helferinelement mit zwei
Schrauben D durch die Wassereinheit hindurch in die
Gewindehülsen C locker anschrauben.
Montagewerkzeug M auf die Gewindehülsen schieben
und Schrauben D anziehen.
Das Montagewerkzeug M nach der Montage
(Einstellung Tellerfederpaket) entfernen.
30
K
8.
C
1.
A
Y
2.
4.
Die elektrischen Leitungen vom Helferinelement durch
den Fuß der Wassereinheit und durch die
Kabelhalterungen zum Anschlusskasten verlegen.
Wenn Geräteleuchte / Tray bestellt ist, auch die
Leitungen L33 (Stecker SL) und L32 (Stecker X16)
vom Anschlusskasten des Stuhls zur Wassereinheit
verlegen.
Leitungen mit Kabelbinder K an den vorhandenen
Leitungen fixieren.
5.
Bei Linkshänderversion:
Leitung X31 durch den Fuß der Wassereinheit
zusammen mit den Schläuchen verlegen.
6.
Schutzleiter vom Helferinelement mit Schraube B und
Kontaktscheibe an der Wassereinheit anschrauben.
7.
Bei Instrumentenablage mit geschlossenen Köchern:
Saugschlauchführungen von hinten montieren
8.
Trayunterlage auflegen (Option).
