2.7 Elektrischer Anschluss

WARNUNG WARNUNG WARNUNG WARNUNG
Netzspannung am Hauptschalter der Hausinstallation AUS-
schalten!

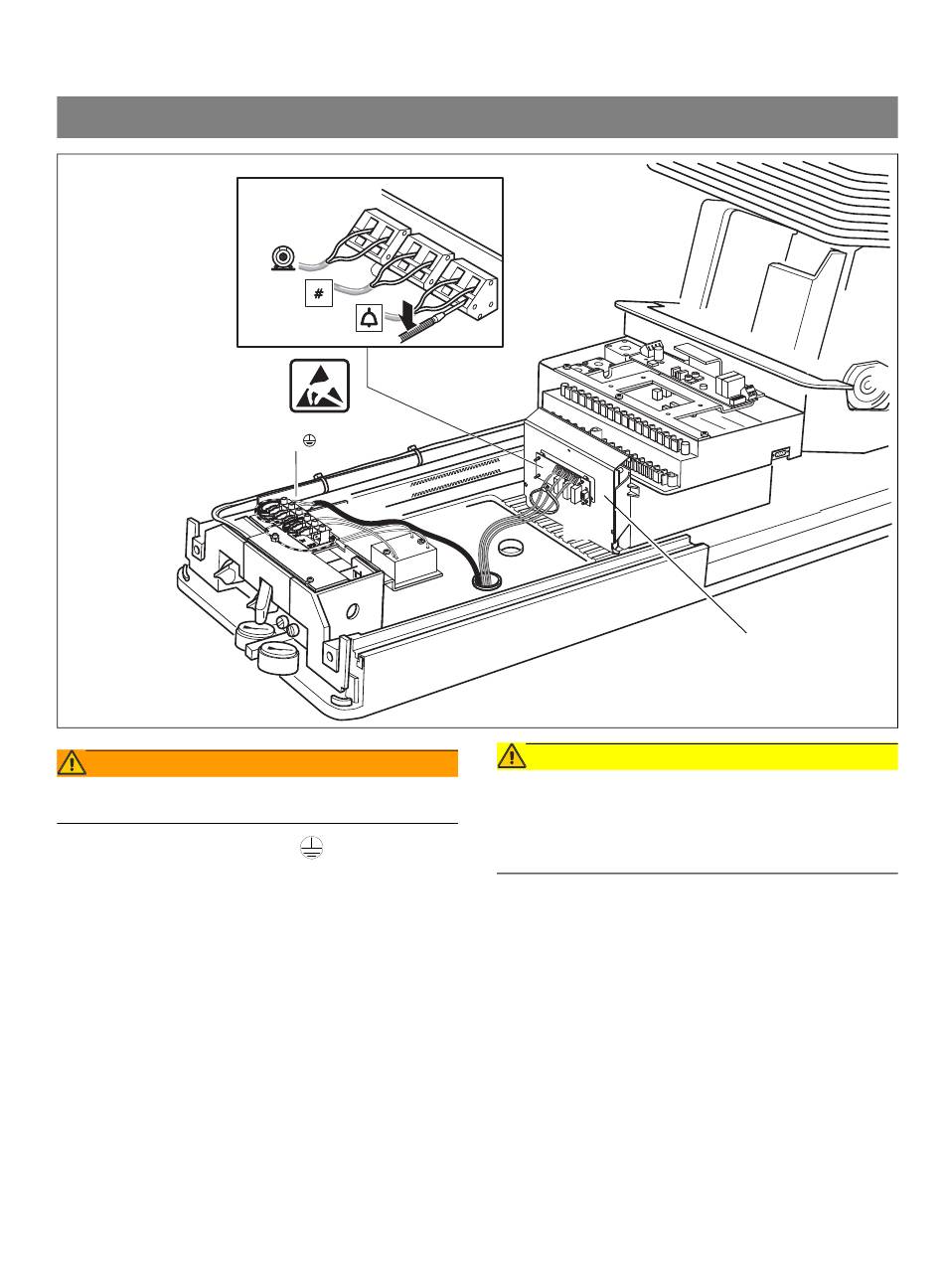

1. Netzleitung anschließen: N, L,
2. Steuerleitungen der Saugmaschine an X4.47 und 49
anschließen.
Tipp: Klemmtechnik von X2, X3, X4:
Erst mit Schraubendreher drücken, dann stecken.
3. Rufleitung an X2.1 und 2 anschließen
Taster möglich.
4. X3.3 und 4 sind Klemmpunkte zur Taste # (z.B.
Komposit - Funktion des Deckenmodells
SIROLUX FANTASTIC, wenn vorhanden).
Bei SIROLUX FANTASTIC Deckenmodell müssen zwei
Leitungen von der Decke zum Installationsrohr im
Anschlussbereich des Stuhls verlegt sein.
Einstellung als Schalter / Taster beachten. Siehe
„Arbeitsplatz- Grundeinstellungen, Mode-Taste", in
der Gebrauchsanweisung!
59 02 973 D 3382
D 3382.031.01.18.01
X 4
4 7
4 9
2.
4.
3.
1.
N L
Nur Funktion als
.
X 3
X 2
4
3
2
1
5.
VORSICHT
Die auf X2, X3 und X4 angeschlossenen
Steuerspannungen dürfen bis 230V Wechselspannung, 6A
betragen.
Vermeiden Sie, dass die Adern des Kabels das
Aluminumblech B berühren.
5. Steuerleitungen von X2, X3 und X4 mit Kabelbinder
zusammenfassen.
• Netzspannung am Hauptschalter der Hausinstallation
EINschalten.
2 Montage
B
