14 Fluss- und Drucksensoren
Über die Fluss- und Drucksteuerung
Der GC nutzt fünf Typen von elektronischen Fluss- oder Druckreglern: Einlassmodule,
Detektormodule, Drucksteuerungsmodule (PCMs), zusätzliche Druckregler (Aux EPCs) und
pneumatische Schaltgeräte (PSD).
Alle diese Module werden in den Schlitzen oben auf der Hinterseite des GC angebracht. Die
Schlitze sind mit Nummern gekennzeichnet, wie hier abgebildet.

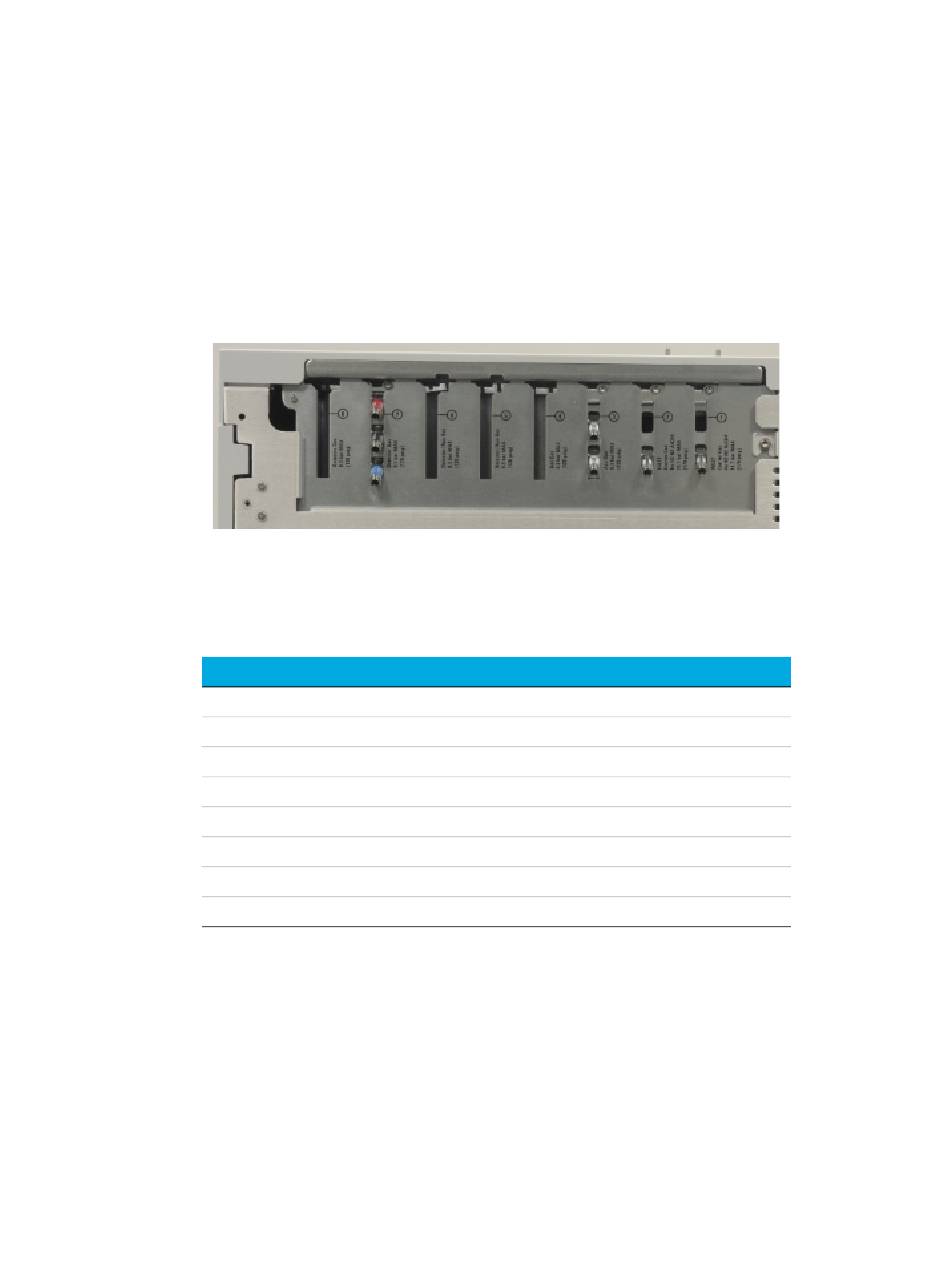

Abbildung 64. EPC-Modulschlitze
Tabelle 23 EPC-Module
Nummer
1
2
3
4
5
6
7
8
208
Verwendung
Einlassmodul
Einlassmodul
Aux EPC
Aux EPC
Detektormodul/Aux EPC
Detektormodul/Aux EPC
Detektormodul
Detektormodul
