4 Touchscreen-Betrieb
Plot-Seite
Auf der Plot-Seite wird ein Plot des aktuell ausgewählten Signals angezeigt.
Siehe

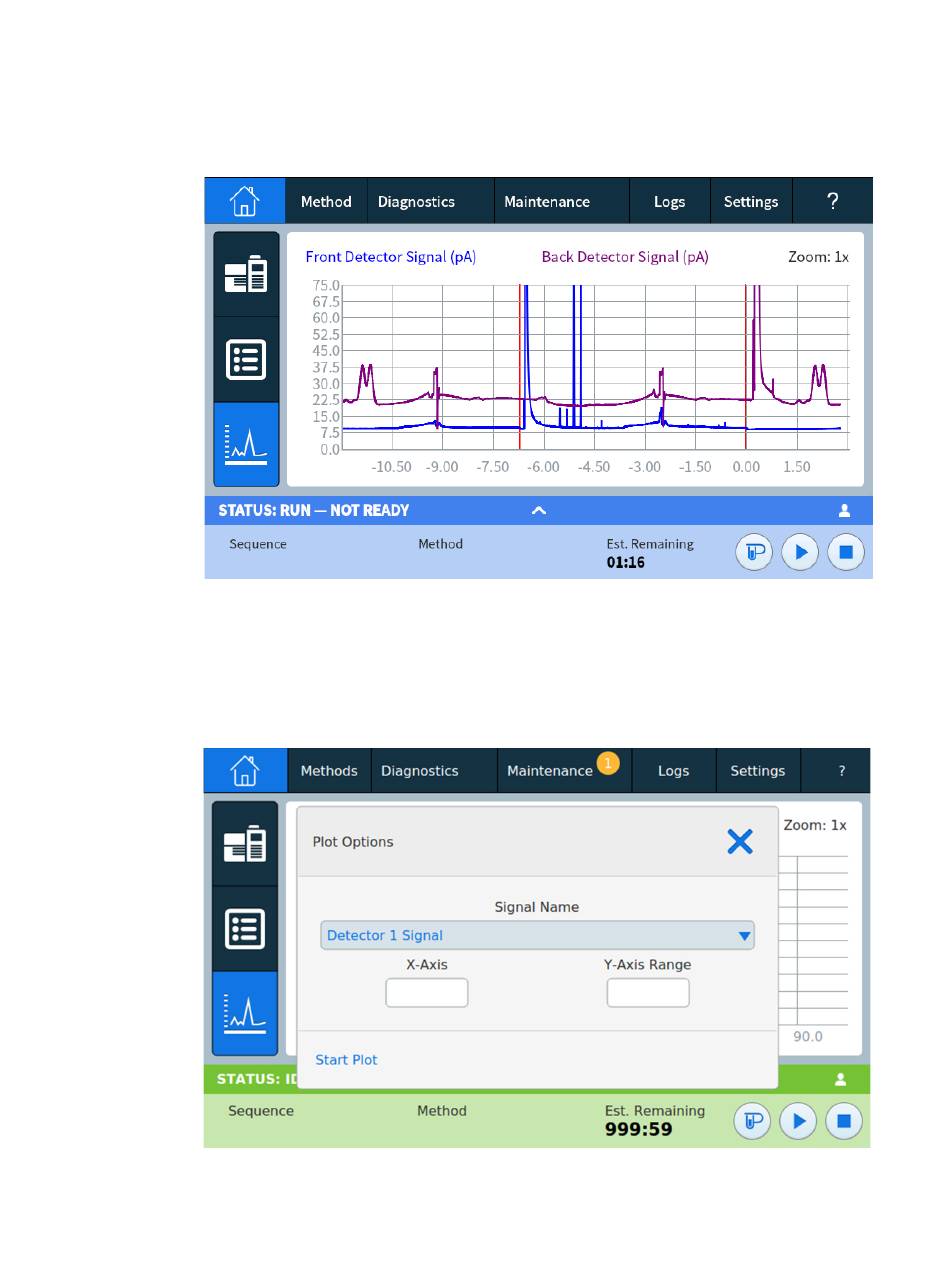

Abbildung 18. Home-Ansicht - Plot-Seite
Durch Klicken oder Tippen auf die Plot-Zyklen können diese mit einem Zoom zwischen 1x, 2x
und 4x an dem Punkt, an dem der Plot angeklickt oder angetippt wird, angezeigt werden.
Durch Drücken auf den angezeigten Signalnamen wird ein Dialogfeld mit Plot-Optionen
geöffnet. Dort können Sie das anzuzeigende Signal auswählen. Siehe
Abbildung 19. Dialogfeld Plot-Optionen
60
Abbildung 18.
Abbildung 19.
