Inhaltszusammenfassung für Agilent Technologies 7890B

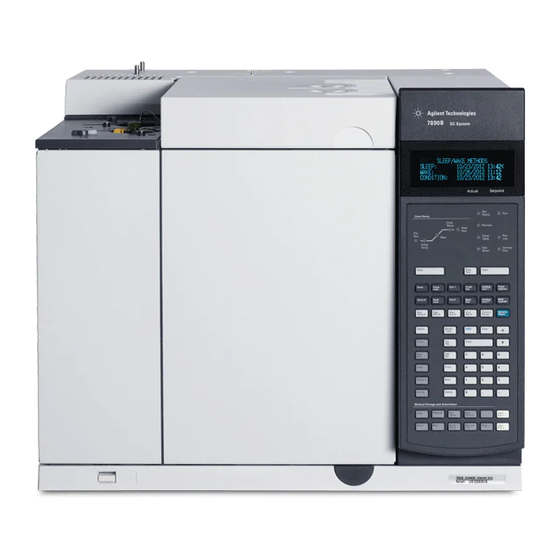

- Seite 1 Agilent 7890B Gaschromatograph Installation und erster Start Agilent Technologies...
-
Seite 2: Gewährleistung
Hinweise © Agilent Technologies, Inc. 2013 Gewährleistung Sicherheitshinweise Gemäß der Urheberrechtsgesetzgebung in Das in diesem Dokument enthaltene den USA und internationaler Material wird ohne Mängelgewähr WARNUNG Urheberrechtsgesetzgebung darf dieses bereitgestellt. Änderungen in Handbuch, auch auszugsweise, nicht ohne nachfolgenden Ausgaben vorbehalten. -
Seite 3: Inhaltsverzeichnis
Verantwortungsbereich des Kunden Über den Installationsservice von Agilent Für die Wartung benötigte Werkzeuge und Materialien Durchführung der Prüfung Systeminstallation Der 7890B GC Auspacken Schritt 1. Positionieren Sie den GC auf dem Labortisch Schritt 2. Prüfen Sie die Leitungsspannung, Spannungseinstellungen und das Stromkabel Stromverbrauch Verfügbare Netzkabel... - Seite 4 Schritt 8. Führen Sie für alle Verbindungen Leckprüfungen durch und konfigurieren Sie die Druckwerte für die Quellen Konfigurieren Sie die Quellgasdruckwerte Schritt 9. Leiten Sie µECD oder unverbrannten Wasserstoff zu einer Abzugshaube Schritt 10. Schließen Sie die kyrogene Kühlung an (falls vorhanden) Anschluss von flüssigem Kohlenstoffdioxid Anschluss von flüssigem Stickstoff Anschluss von Luft an den Multimodus-Einlass...
- Seite 5 GC / ALS / Datensystem von Fremdanbietern GC / 3395A/3396B Integrator / ALS GC / 3396C Integrator / ALS Beispiel: Verwendung eines Y-Kabels in einer Konfiguration (GC/MSD/Datensystem/Headspace-Sampler) GC / Externe Ereignisse (nicht angegeben, Gerät von Fremdanbietern) Kabeldiagramme Analogsignalkabel, Universal, G1530-60560 Agilent Analogsignalkabel, G1530-60570 Remote-Start/Stoppkabel, Universal, 35900-60670 Agilent Remote-Start/Stop-Kabel 03396-61010...
- Seite 6 Agilent 78 90B Installation...
-
Seite 7: Installation Des Gcs
Treffen Sie die Vorbereitungen für die nächste Analyse In diesem Kapitel werden die Arbeitsschritte zur Installation des Agilent 7890B GC beschrieben. Abhängig von den bestellten Optionen sind einige Schritte optional, wie. z. B. die Installation der Kryokühlung und der Anschluss von Druckluft für die Ventile. -
Seite 8: Überblick Zur Installation
Leistungsmessung (OQ/PV) können separat erworben werden.) Wenn Sie zusätzlich zu diesem Installationsservice Unterstützung benötigen, wenden Sie sich an Ihre Zweigstelle von Agilent Technologies. Unterstützung bei der Installation und bei benutzerspezifischen Services und Anwendungen ist verfügbar und wird separat angeboten. Agilent 7890B Installation... -
Seite 9: Für Die Wartung Benötigte Werkzeuge Und Materialien
Sie die Prüfung auch mit den Agilent Gerät Utilities durchführen. Installieren Sie die Software auf einem PC. Anschließend lesen Sie die Hilfethemen, um festzustellen, wie die Verbindung mit dem GC erfolgt und wie die Prüfverfahren gestartet werden. Agilent 7890B Installation... -
Seite 10: Systeminstallation
Datensystem und öffnen das Online- Geräteprogramm. Verwenden Sie das Datensystem, um den Test zur Überprüfung durchzuführen. Bei Installation als Teil eines vollständigen Systems, z. B. in einem Agilent GC/MSD/ oder GC/MS System, lesen Sie bitte die Installationsanweisungen zu diesem System. Agilent 7890B Installation... -
Seite 11: Der 7890B Gc
Installation des GCs Der 7890B GC Obere Detektorabdeckung Einlässe Ofen TBedienfeld (Anzeige, Detektoren Statusanzeigen und Tastatur) Netzschalter Abbildung 1 Frontseite des 7890B GC Ofenauslass-Entlüftungsöffnung Einlassöffnungen Gasversorgungs-Verbindungen Elektrokabel-Anschlüsse Lufteinlass Ofenkühlung Stromanschluss Abbildung 2 Rückseite des 7890B GC Agilent 7890B Installation... -
Seite 12: Auspacken
Abdeckungen versehen werden. Entfernen Sie diese Verschlüsse. Bei Ausstattung mit einem seitlich montierten Detektor entfernen Sie die linke Seitenabdeckung, um Zugang zur Abluftabdeckung des Detektors zu erhalten. Öffnen Sie die Ofentür. Entfernen Sie das gesamte Packmaterial aus dem Ofeninneren. Agilent 7890B Installation... -
Seite 13: Schritt 1. Positionieren Sie Den Gc Auf Dem Labortisch
Haken an den Abluftauslässen. Ofenauslass Abbildung 3 Korrekte Position des Ofen-Abluftleitblechs Das Ofen- Abluftleitblech ist für einen Abluftauslass mit einem Durchmesser von 10 cm geeignet und führt zu einer Erhöhung der GC- Tiefe um 13 cm. Agilent 7890B Installation... -
Seite 14: Schritt 2. Prüfen Sie Die Leitungsspannung, Spannungseinstellungen Und
Leitungsspannung aufgeführt werden. Beachten Sie hierzu die nachfolgenden Beispiele. Stromverbrauch des GCs und Anforderungen sind von dem bestellten Ofentyp sowie von dem Land, in das die Anlage geliefert wird, abhängig. Schnelle Ofenoptionen 002 und 003 benötigen mehr Strom als der Standardofen. Agilent 7890B Installation... -
Seite 15: Verfügbare Netzkabel
Wenn Ihr Netzkabel nicht korrekt ist, bestellen Sie das für das Land geeignete Netzkabel. Tabelle 2 Netzkabel für jedes Land Teilenummer Land Beschreibung Wandabschluss Steckerabschluss 8120-1992 Stromkabel, C13 125V 13A NEMA 5-20P NEMA 5-15 HG US 8120-3997 Dänemark, Netzkabel, DK/Grönland, C13, AFSNIT 107-2-01 Grönland 10 Ampere Agilent 7890B Installation... - Seite 16 8120-6903 Japan: Netzkabel, Japan, C19, NEMA L6-20P 20 Ampere 8120-6978 Chile Netzkabel, Chile, C13, CEI 23-16 10 Ampere 8120-8619 Australien Netzkabel, Australien, AS 3112 16 Ampere 8120-8620 Großbritannien, Netzkabel, GB/HK/SG/MY, BS1363 Hongkong, C19, 13 Ampere Singapur, Malaysia Agilent 7890B Installation...
- Seite 17 C13, 10 Ampere Singapur, Malaysia 8121-0070 China Netzkabel Prc Fast GB 1002 8121-0075 Netzkabel, US 240V, C19, NEMA L6-20P 15 Ampere 8121-0161 Israel Netzkabel, Israel, C19, Israeli SI32 16 Ampere 8121-0675 Argentinien Netzkabel, Argentinien, C19, AS 3112 20 Ampere Agilent 7890B Installation...
- Seite 18 Netzkabel, Thai 220 V, 15 A, 1,8M, C19 8121-1787 Brasilien Netzkabel, Brasilien, C19, 16 A, IEC 60906-1 250 V Max 8121-1809 Brasilien Netzkabel, Brasilien, C13, 10 A, IEC 60906-1 250 V Max 8120-1369 Australien, Netzkabel, Australien/NZ, C13, AS 3112 Neuseeland 10 Ampere Agilent 7890B Installation...
-
Seite 19: Erdung
Zustand geliefert werden, doch überprüfen Sie trotzdem die Tabelle 1 aufgelisteten Spannungsanforderungen. Ist die von Ihnen bestellte Spannungsoption für Ihre Installation ungeeignet, wenden Sie sich an Agilent Technologies. Netzkabelabschlüsse Der Netzkabelabschluss wird von dem Land bestimmt, in dem der GC bestellt wird. -
Seite 20: Schritt 3. Schließen Sie Das Netzkabel An Und Schalten Sie Den Gc Ein
Schritt 3. Schließen Sie das Netzkabel an und schalten Sie den GC ein Stellen Sie sicher, dass der Netzschalter in Position Aus ist. Netzschalter Abbildung 4 Netzschalterposition Stecken Sie das Netzkabel des GCs an der Rückseite ein und in die Steckdose. Hier Netzkabel anschließen Agilent 7890B Installation... - Seite 21 Installation des GCs Schalten Sie den GC ein. Die Diagnosen zum Selbsttest werden automatisch ausgeführt. Wenn die Meldung Power on successful erscheint, setzen Sie die Installation fort. AGILENT 7890B B.XX.XX [XXX] Power on successful Actual Setpoint Agilent 7890B Installation...
-
Seite 22: Schritt 4. Installieren Sie Die Einlassprüfungsteile
Überprüfung vor. Siehe auch die Verfahren unter Wartung des GCs. Split/Splitless- Einlass Multimodus- Einlass Bei Installation eines GC/MS- Systems informieren Sie sich in den Handbüchern zur GC/MS- Installation über die korrekten Einlassgeräte, die zu installieren sind. Agilent 7890B Installation... -
Seite 23: Schritt 5. Installieren Sie Als, Falls Bestellt
Prüfprobe für Ihren Detektortyp vor. Setzen Sie die Lösungsmittelflaschen in das Karussell ein. Weitere Informationen zum benötigten Lösungsmittel finden Sie im Benutzerhandbuch: • FID- Prüfung • Prüfung • Prüfung (Japan) • SPD- Prüfung • WLD- Prüfung • µECD- Prüfung Agilent 7890B Installation... -
Seite 24: Schritt 6. Schließen Sie Die Externen Kabel An
PROBENGEBER 1 Optional. Ein Injektor, in der Regel der Injektor an der Vorderseite. (Beim 7693A/7650 wird die Injektorposition vom GC automatisch erkannt. Bei einem Injektor des Typs 7683 konfigurieren Sie diesen Injektor in der Regel als INJ1.) Agilent 7890B Installation... - Seite 25 Kabel als ein BCD-Kabel in den BCD-Anschluss einstecken, kann der GC beschädigt werden. BCR/RA-Anschluss Dieser Anschluss ist für die zukünftige Entwicklung reserviert. LAN-Anschluss Local Area Network (LAN) Standardanschluss, für die Kommunikation via TCP/IP mit Datensystemen und anderen Geräten. Agilent 7890B Installation...
-
Seite 26: Anschließen Von Kabeln
255.255.255.0 255.255.255.0 Im Lieferumfang des GCs ist ein einzelnes LAN- Verbindungskabel enthalten. Der Switch (oder Hub) und andere Kabel müssen bei Bedarf separat bestellt werden. Siehe Tabelle 3 Tabelle 4 für die benötigten Kabel für andere Konfigurationen. Agilent 7890B Installation... - Seite 27 35900-60920 (5 m), 35900-60930 (0,5 m) Andere Geräte Gerät eines Fremdanbieters, nicht Externes Ereignis, 8 Pin/Kabelschuhanschlüsse G1530-60590 spezifiziert Stromauswahlventile/Gasprobenventile Siehe hierzu die Dokumentation im Lieferumfang (extern) des Ventils Kabel, Netzwerk-CAT 5, ca. 7,6 m 8121-0940 Kabel, LAN, Crossover 5183-4648 Agilent 7890B Installation...
-
Seite 28: Konfiguration Der Ip-Adresse Des Gcs
Blättern Sie zu Reboot GC und drücken Sie [Enter], um das Gerät aus- und wieder einzuschalten und die LAN- Sollwerte anzuwenden. Wechseln Sie zu [Options] > Communications. Lautet die IP- Adresse des GCs 0.0.0.0, wiederholen Sie Schritt Agilent 7890B Installation... -
Seite 29: Konfiguration Des Gc/Ms
Verwendung eines MSD der Serie 5977 die IP- Adressen des GCs und MSds im GC, MSD und Datensystem konfigurieren, um eine ordnungsgemäße Systemfunktion sicherzustellen. Für ein MSD- System der Serie 7890B/5977 konfigurieren und prüfen Sie stets die Kommunikation zwischen GC und MSD, bevor Sie eines der Geräte im Datensystem konfigurieren. - Seite 30 Switch oder Hub verbunden sind). Drücken Sie [Options], anschließend blättern Sie zu Communications und drücken [Enter]. Blättern Sie zu Mass Spec., anschließend drücken Sie [Enter]. Verwenden Sie das Tastenfeld, um die IP- Adresse für den MS einzugeben. Agilent 7890B Installation...
- Seite 31 Quelle setzen Sie Second source auf NOT PRESENT. Blättern Sie zu Serial # und geben Sie die MS- Seriennummer ein. Drücken Sie [Enter]. Nach Herstellung der Kommunikation zwischen GC und MSD können Sie den GC und MSD jederzeit im Datensystem konfigurieren. Agilent 7890B Installation...
-
Seite 32: Gc / Msd / Agilent Datensystem / Als
1. LAN-Kabel 8121-0940 8121-0940 Computer 2. APG-Remotekabel, G1530-60930 Tabelle 6 Nummer Teilenummer und Beschreibung G1530-60930, 2-m APG-Remote-Kabel, 9-Pin männlich/9-Pin männlich 8121-0940, Kabel, LAN, ca. 7,6 m Zusätzliche Kabelkonfigurationen Für zusätzliche Kabelkonfigurationen siehe Anhang “Kabeldiagramme und Remote- Start/Stop”. Agilent 7890B Installation... -
Seite 33: Schritt 7. Schließen Sie Gasleitungen Und Filter An
Tabelle 7 Gasdurchflussregler, 1/8-Zoll, nur für die USA Beschreibung Teilenummer CGA 346, 125 psig max (8,6 bar), Luft 5183-4641 CGA 350, 125 psig max (8,6 bar), H2, Ar/Me 5183-4642 CGA 540, 125 psig max (8,6 bar), O2 5183-4643 Agilent 7890B Installation... - Seite 34 GC- Installation. Verbinden Sie den Swagelok- Adapter fest mit dem NPT- Rohrgewindeanschluss. Installieren Sie den Druckregler am Hauptanschlussstück des Druckgaszylinders. • Überprüfen Sie den Gewindetyp. Einige Druckregler verwenden linkshändige Gewindedichtungen. Bei linkshändigen Gewinden ist die Mutter eingekerbt. Agilent 7890B Installation...
- Seite 35 Schließen Sie den Druckreglerknopf. Folgende Abbildung zeigt eine typische Druckreglerinstallation. Im nachstehenden Beispiel, bei dem ein optionales Absperrventil verwendet wird, öffnen Sie das Absperrventil und lassen es während der Reinigung geöffnet. Sekundäre Anzeige Primäre Anzeige Abschaltventil Hauptbehälter-Ventil (optional) Reglerknopf Swagelok-Adapter Agilent 7890B Installation...
-
Seite 36: Verbinden Sie Die Rohre Mit Der Gasquelle
Swagelok- Verbindungen”. Installieren Sie die Filter Bestimmen Sie, wo Sie die Filter in Ihrer Versorgungsleitung installieren werden. Abbildung 7 zeigt die empfohlene Filteranordnung für das Trägergas und die empfohlenen Positionen für Ein/Aus- Ventile. Siehe auch das Standortvorbereitungshandbuch. Agilent 7890B Installation... -
Seite 37: Armaturen Im Lieferumfang
Jeder GC wird mit vormontierten T- Stück- Armaturen entsprechend der Anzahl und dem Typ der Einlässe und Detektoren ausgeliefert. (Kunden, die die vormontierte Option bestellt haben, erhalten zusätzliche Teile und Armaturen.) G3430-20029 Einlass-T-Stück-Baugruppe G3430-60009 in passender Größe für zwei Detektor-T-Stück Abschaltventile (nicht im Lieferumfang) Agilent 7890B Installation... -
Seite 38: Installation In Epc-Flussmodulen
Abzugshaube oder zu einem anderen sicheren Ort ab. Entlüften Sie die Versorgungsleitungen einige Minuten lang, bevor Sie sie an die GC- Flussmodule anschließen. Einlassflussmodul EPC-Modul am vorderen Einlass Trägergas-Verbindung EPC-Modul am hinteren Einlass Trägergas-Verbindung Abbildung 9 Einlassflussmodul Agilent 7890B Installation... - Seite 39 60 mm = ~ 2 1/4 Zoll 107 mm = ~ 4 1/4 Zoll 33 mm = ~ 1 5/16 Zoll 33 mm = ~ 1 5/16 Zoll Abbildung 10 T-Stück für Einlassflussmodul Detektorflussmodul Abbildung 11 Detektorflussmodul Agilent 7890B Installation...
- Seite 40 Detektorverbindung Seitenabdeckung Ist der GC mit einem seitlich montierten WLD oder µECD ausgestattet, verbinden Sie das Trägergas mit dem einzelnen Gasanschluss an der Rückseite der seitlich montierten Abdeckung. (Für WLD übernimmt ein innenliegendes T- Stück die Versorgung mit Referenzgas oder Versorgung des Eingangs.) Agilent 7890B Installation...
-
Seite 41: Installieren Sie Aux-Epc-Modul-Fritten Für Ihre Anwendung
• Verwenden Sie stets neue O- Ringe (Teilenummer 5181- 3344, O- Ringe, 6/pk). • Installieren Sie bei Bedarf Rohre und Anschlüsse für jede zusätzlich erforderliche Gasversorgung. • Installieren Sie keinen externen Durchflussregler. • Weitere Empfehlungen zu Durchflussreglern erhalten Sie Erweiterten Benutzerhandbuch. Agilent 7890B Installation... -
Seite 42: Schritt 8. Führen Sie Für Alle Verbindungen Leckprüfungen Durch Und Konfigurieren Sie Die Druckwerte Für Die Quellen
Stellen Sie den Reglerdruck auf 415 kPa (60 psi) ein. Drehen Sie den Druckreglerknopf vollständig gegen den Uhrzeigersinn, um das Ventil zu schließen. Warten Sie 10 Minuten. Wenn ein Druckabfall von mehr 7 kPa (1 psi) auftritt, liegt bei den externen Verbindungen Agilent 7890B Installation... - Seite 43 Abbildung Abbildung 13 Orte für die Suche nach Lecks Beheben Sie Lecks, indem Sie die Anschlüsse fest anziehen. Führen Sie den Test der Anschlüsse erneut durch; ziehen Sie sie solange fest an, bis das Leck beseitigt ist. Agilent 7890B Installation...
-
Seite 44: Konfigurieren Sie Die Quellgasdruckwerte
550 kPa (80 psi) Luft für FID, FFD Detektoren 550 kPa (80 psi) Wasserstoff Detektoren 410 kPa (60 psi) Zusatzgas Detektoren 410 kPa (60 psi) WLD-Referenz 410 kPa (60 psi) Luft für Ventil-Stellglieder Ventile 345 kPa (50 psi) Agilent 7890B Installation... -
Seite 45: Schritt 9. Leiten Sie Μecd Oder Unverbrannten Wasserstoff Zu Einer Abzugshaube
Detektorentlüftungsrohr auf der Oberseite des Detektors herzustellen. Führen Sie die Leitung aus der Rückseite des GCs heraus. Gehen Sie dabei genauso vor wie bei der uECD- Entlüftungsleitung. Die anderen Detektoren (FID und FFD) verbrennen das Wasserstoff- Trägergas. Agilent 7890B Installation... -
Seite 46: Schritt 10. Schließen Sie Die Kyrogene Kühlung An (Falls Vorhanden)
Kyroventil ist für den höheren Druck nicht ausgelegt, der von verstärkten Behältern erzeugt wird. Der Behälter muss mit einem Ejektorrohr (Steigrohr) ausgestattet sein, das bis zur Unterseite des Behälters reicht, damit flüssiges (und nicht gasförmiges) CO angesaugt wird. Agilent 7890B Installation... - Seite 47 Abbildung 14 Position des Kyrokühlventils Verwenden Sie die vom Lieferanten empfohlene Armatur, um die Versorgungsleitung mit dem Behälter mit flüssigem zu verbinden. Verwenden Sie eine Swagelok- Armatur für den Anschluss der Versorgungsleitung an den Einlass des Kyroventils. Agilent 7890B Installation...
-
Seite 48: Anschluss Von Flüssigem Stickstoff
Abbildung 15 N Kyrokühlung - Ventilverbindungen Verwenden Sie die vom Lieferanten empfohlene Armatur, um die Versorgungsleitung mit dem Behälter mit flüssigem zu verbinden. Verwenden Sie eine Swagelok- Armatur für den Anschluss der Versorgungsleitung an den Einlass des Kyroventils. Agilent 7890B Installation... -
Seite 49: Anschluss Von Luft An Den Multimodus-Einlass
Distanz zu diesem Auslass vor. Verwenden Sie die vom Lieferanten empfohlene Armatur, um die Versorgungsleitung mit dem Luftzufuhrauslass zu verbinden. Verwenden Sie eine Swagelok- Armatur für den Anschluss der Versorgungsleitung an die Einlassarmatur des Kyroventils. Agilent 7890B Installation... -
Seite 50: Schritt 11. Schließen Sie Die Ventilstellgliedluft An (Falls Vorhanden)
Schalten Sie die Luftversorgung an der Quelle ab. Falls erforderlich, kürzen Sie die Kunststoffleitung im Lieferumfang mithilfe eines scharfen Messers. Verbinden Sie die Leitung mit der Luftquelle über eine 1/4- Zoll- Mutter und Ferrule. Siehe Abbildung Kunststoffleitung für Stellgliedluft Abbildung 16 Ventilstellglied-Luftleitungen Agilent 7890B Installation... -
Seite 51: Schritt 12. Konfigurieren Sie Datum/Uhrzeit, Druckeinheiten Und Prüfsäule
Blättern Sie zu Film thickness und geben Sie die Schichtdicke der Säule in Mikrometern ein, gefolgt von [Enter]. Die Säule wurde nun definiert. Blättern Sie zu Inlet. Drücken Sie [Mode/Type], um ein Gasdruck- Steuerungsgerät für dieses Ende der Säule auszuwählen. Wahlmöglichkeiten umfassen die Agilent 7890B Installation... - Seite 52 über Ventile in einer separat beheizten Ventilkammer oder andere Konfigurationen. Wählen Sie die entsprechende Thermal zone und drücken Sie [Enter]. Damit ist die Konfiguration einer einzelnen Kapillarsäule abgeschlossen. Siehe auch das Benutzerhandbuch, um weitere Informationen zur Konfiguration von Säulen zu erhalten. Agilent 7890B Installation...
-
Seite 53: Schritt 13. Installieren Sie Die Prüfsäule Am Einlass Und Konditionieren
(Wasserstoff) leiten Sie die Säulenabgase zu einer Abzugshaube. (Verhindern Sie die Ansammlung von Wasserstoffgas im GC.) Schalten Sie die Trägergasversorgung ein. Bei Verwendung eines Split/Splitless oder Multimodus- Einlasses führen Sie einen Einlasslecktest durch. Drücken Sie [Service Mode] und wählen Sie Agilent 7890B Installation... - Seite 54 Konditionieren Sie die Säule so lange, wie in den Anleitungen zur Säule angegeben wird. Kühlen Sie den Ofen. Lassen Sie das Trägergas eingeschaltet. Bei Verwendung eines entzündlichen Trägergases (Wasserstoff) leiten Sie die Säulenabgase zu einer Abzugshaube. (Verhindern Sie die Ansammlung von Wasserstoffgas im GC.) Agilent 7890B Installation...
-
Seite 55: Schritt 14. Heizen Sie Den Detektor Aus
Schalten Sie die Detektorgase ein. Entzünden Sie die Flamme bei Bedarf. Heizen Sie den Detektor auf die Temperatur auf, die in den Anleitungen zum Ausheizen angegeben wird, und behalten Sie die in den Anleitungen gegebene Temperatur bei. Agilent 7890B Installation... -
Seite 56: Schritt 15. Kühlen Sie Den Detektor Und Schließen Sie Die
Säule für den Detektor, den Sie verwenden werden. Siehe hierzu das Handbuch Wartung des GCs. Siehe hierzu den Abschnitt zu Ihrem jeweiligen Detektortyp. • • • • µECD • Verbinden Sie das freie Ende der Prüfsäule mit dem Detektor wie in Wartung des GCs beschrieben. Agilent 7890B Installation... -
Seite 57: Schritt 16. Aktualisieren Sie Die Firmware Bei Bedarf
Legen Sie die DVD Agilent GC and GC/MS User Manuals & Tools in das DVD- Laufwerk Ihres PCs ein. Öffnen Sie Datei <D:>/index.html, wobei <D:> die Bezeichnung des DVD- Laufwerks ist. Klicken Sie auf das Symbol GC Firmware Update Tool. Agilent 7890B Installation... -
Seite 58: Pids
• Falls das System ein PCM- Modul für die Steuerung des Gegendrucks für einen Headspace- Probenregelkreis vorsieht, verwenden Sie das Firmware Update Utility oder die Instrument Utilities, um die PID- Konstanten des PCM- Moduls entsprechend den Anleitungen der Anwendung zu aktualisieren. (Erforderlich) Agilent 7890B Installation... -
Seite 59: Schritt 17. Übertragen Sie Die Prüfprobe Zu Einem Probenfläschchen Mit
Sie den Verschluss ab. Verwenden Sie eine Pipette, um die Probe zu einem 2- mL- Probenfläschchen mit Schraubverschluss zu übertragen. (Bei Verwendung eines ALS verwenden Sie ein Glasfläschen, das für das ALS- Karussell oder den Probenteller geeignet ist.) Agilent 7890B Installation... -
Seite 60: Schritt 18. Wenn Sich Das System Stabilisiert, Führen Sie Eine Injektion
Ready geht aus), nehmen Sie die Injektion vor und starten die Analyse. Für eine ALS- Injektion drücken Sie bei Bedarf [Start] • am GC oder im Datensystem. • Für ein manuelle Injektion injizieren Sie die Probe und drücken [Start]. Agilent 7890B Installation... -
Seite 61: Schritt 19. Prüfen Sie Die Ergebnisse
Installation des GCs Schritt 19. Prüfen Sie die Ergebnisse Vergleichen Sie das erzeugte Chromatogramm mit dem Chromatogramm im Prüfverfahren. Es sollte große Ähnlichkeit aufweisen. Agilent 7890B Installation... -
Seite 62: Treffen Sie Die Vorbereitungen Für Die Nächste Analyse
• Installieren Sie die gewünschte Säule und konditionieren Sie sie gemäß den Empfehlungen des Herstellers. • Konfigurieren Sie den GC entsprechend den Änderungen an Hardware oder Gastyp (Säulen, Liner, Träger- oder Zusatzgastypen, usw.). • Laden oder erzeugen Sie die gewünschte Methode. Agilent 7890B Installation... -
Seite 63: Herstellen Von Swagelok-Verbindungen
Agilent 7890B Gaschromatograph Installation und erster Start Herstellen von Swagelok-Verbindungen Herstellen von Swagelok-Verbindungen Verwendung eines Swagelok-T-Stücks Die Gaszufuhrleitungen sind mit den Swagelok- Armaturen verbunden. Falls Sie mit Swagelok- Verbindungen nicht vertraut sind, beachten Sie die folgenden Verfahrensbeschreibungen. Agilent Technologies... -
Seite 64: Herstellen Von Swagelok-Verbindungen
Einlass- oder Detektorarmatur verursachen hohe Reparaturkosten. Schieben Sie die Leitung in den Edelstahlstecker (siehe Abbildung 18). Achten Sie darauf, dass die vordere Ferrule den Stecker berührt. Schieben Sie die Swagelok- Mutter über die Ferrule und schrauben Sie sie auf den Stecker. Agilent 7890B Installation... - Seite 65 Abbildung 19). Mutter Ferrule vorn Leitung vollständig einsetzen Ferrule hinten Leitung 1-2 mm zurückziehen Mutter festziehen Abbildung 19 Einsetzen der Leitung Ziehen Sie die Mutter handfest an. Markieren Sie die Mutter mit einem Bleistiftstrich (siehe Abbildung 20). Agilent 7890B Installation...
- Seite 66 (1/8- Zoll- Armaturen) fest. Richtige und falsche Swagelok- Verbindungen sind in Abbildung 22 dargestellt. Beachten Sie, dass das Ende der Leitung in einer richtigen Swagelok- Verbindung nicht zerdrückt ist und die Aktion der Ferrulen nicht beeinträchtigt. Abbildung 22 Fertige Armatur Agilent 7890B Installation...
-
Seite 67: Verwendung Eines Swagelok-T-Stücks
Swagelok- Armatur. Siehe Abbildung Verschluss T-Stück Mutter und Ferrulen Abbildung 23 Swagelok-T-Stück Messen Sie den Abstand zwischen T- Stück und Instrumentarmaturen. Schließen Sie die Kupferleitung mittels Swagelok- Armaturen an die offenen Enden des T- Stücks an. Agilent 7890B Installation... - Seite 68 Herstellen von Swagelok-Verbindungen Agilent 7890B Installation...
-
Seite 69: Kabeldiagramme Und Remote-Start/Stop
Agilent 7890B Gaschromatograph Installation und erster Start Kabeldiagramme und Remote-Start/Stop Verwendung des Remote-Start/Stop-Kabels Beispiele für die Verkabelung mehrerer Geräte Kabeldiagramme Thema dieses Abschnitts sind die Anforderungen an die Kabel sowie Anschlussdiagramme für weniger übliche oder spezialisierte GC- Installationen. Agilent Technologies... -
Seite 70: Verwendung Des Remote-Start/Stop-Kabels
Leckstrom kann dazu führen, dass der Zustand als niedrig interpretiert wird. Schutz vor Überspannung: APG- Remote- Anschlüsse werden mit einer Zener- Diode auf 5,6 V geklemmt. Wird dieser Wert überschritten, führt das zu einer Beschädigung des Schaltkreises (GC- Logikplatine). Agilent 7890B Installation... - Seite 71 Analyse durchführt. Ein Masseschluss von Pin 2 versetzt den GC z. B. in den Status Prep Run. Dies ist für den Splitless- Modus sinnvoll, um den Einlass auf die Injektion vorzubereiten, oder bei der Verwendung des Gas Savers. Diese Agilent 7890B Installation...
- Seite 72 Empfänger ist ein beliebiges Modul, das zur Laufzeit gesteuerte Aktivitäten durchführt. Diese Leitung ist in der Regel nicht angeschlossen, wenn das Ofenprogramm des GCs verwendet wird, um die Methoden- Stop- Zeit zu steuern. APG-Remote-Zeitsteuerungsdiagramm Prepare H Start Stop Bereit Agilent 7890B Installation...
-
Seite 73: Beispiele Für Die Verkabelung Mehrerer Geräte
24 V Out 1 Prepare Weiß Schwarz 24 V Out 2 Start Erdung Abschalten Grün Weiß Erdung Belegt Braun Orange Kontakt 1 Einschalten Blau Grün Kontakt 1 Bereit Orange Braun Kontakt 2 Stop Gelb Blau Kontakt 2 Startanforderung Violett Agilent 7890B Installation... -
Seite 74: Gc / 3395A/3396B Integrator / Als
Kabeldiagramme und Remote-Start/Stop GC / 3395A/3396B Integrator / ALS GC/ALS 1. APG-Remotekabel, 2. Analogkabel, 2-m, 6 Pin, 03396-61010 G1530-60570 Nummer Teilenummer und Beschreibung 03396-61010, 2-m APG-Remote-Kabel, 9-Pin/15-Pin G1530-60570, 2-m Analogkabel, 6-Pin Agilent 7890B Installation... -
Seite 75: Gc / 3396C Integrator / Als
Kabeldiagramme und Remote-Start/Stop GC / 3396C Integrator / ALS GC/ALS 1. APG-Remotekabel, 2. Analogkabel, 2-m, 6 Pin, G1530-60930 G1530-60570 Nummer Teilenummer und Beschreibung G1530-60930, 2-m APG-Remote-Kabel, 9-Pin männlich/ 9-Pin männlich G1530-60570, 2-m Analogkabel, 6-Pin Agilent 7890B Installation... -
Seite 76: Beispiel: Verwendung Eines Y-Kabels In Einer Konfiguration (Gc/Msd/Datensystem/Headspace-Sampler)
(GC/MSD/Datensystem/Headspace-Sampler) Commutateur ou concentrateur réseau 1. LAN-Kabel 8121-0940 1. LAN-Kabel 1. LAN-Kabel 1. LAN-Kabel 8121-0940 8121-0940 8121-0940 GC/ALS Computer 2. APG-Remote Y-Kabel, G1530-61200 Nummer Teilenummer und Beschreibung G1530-61200, 2-m Y-Kabel, Remote-Start/Stopp 8121-0940, Kabel, LAN, ca. 7,6 m Agilent 7890B Installation... -
Seite 77: Gc / Externe Ereignisse (Nicht Angegeben, Gerät Von Fremdanbietern)
24 V Ausgang 2 150 mA Ausgang Schwarz Erdung Erdung Weiß Relaiskontaktschlüsse (normalerweise geöffnet) Kontaktschluss 1 48 V AC/DC, 250 mA Orange Kontaktschluss 1 Grün Kontaktschluss 2 48 V AC/DC, 250 mA Braun oder violett Kontaktschluss 2 Blau Agilent 7890B Installation... -
Seite 78: Kabeldiagramme
Tabelle 10 Analogkabel, Universal, Ausgangsverbindungen Anschluss 1 Anschluss 2, Aderfarbe Signal Braun oder violett Nicht verwendet Weiß 0 bis 1 V, 0 bis 10 V (–) Nicht verwendet Schwarz 1 V (+) Blau 10 V (+) Mantel Orange Erdung Agilent 7890B Installation... -
Seite 79: Agilent Analogsignalkabel, G1530-60570
Die Stiftbelegungen für das Remote- Start/Stopkabel finden Sie in Tabelle 11 Tabelle 11 Anschlüsse des Remote-Start/Stopkabels Anschluss 1, Anschluss 2, Aderfarbe Signal 9-Pin männlich Schwarz Digitale Erdung Weiß Prepare (leiser Ton) Start (leiser Ton) Grün Startrelais (geschlossen während des Starts) Agilent 7890B Installation... -
Seite 80: Agilent Remote-Start/Stop-Kabel 03396-61010
Gelb Stop (leiser Ton) Violett Offener Schaltkreis Agilent Remote-Start/Stop-Kabel 03396-61010 Synchronisiert den GC mit einem Agilent Integrator. Zusätzliche Kabel können verwendet werden, um weitere Geräte hinzuzufügen (insgesamt bis zu 10). Abbildung 25 Remote-Start/Stop-Kabel, GC zu Integrator (Agilent) Agilent 7890B Installation... -
Seite 81: Agilent Apg-Remote-Start/Stop-Kabel, G1530-60930
Zusätzliche Kabel können verwendet werden, um weitere Geräte hinzuzufügen (insgesamt bis zu 10). G1530-60930 Abbildung 26 Remote-Start/Stop-Kabel, GC zu Gerät (Agilent) Agilent Remote-Start/Stop-Y-Kabel, G1530-61200 Synchronisiert den GC mit weiteren 2 Integratorgeräten von Agilent. Abbildung 27 Remote-Start/Stop-Kabel, GC zu Gerät (Agilent) Agilent 7890B Installation... -
Seite 82: Bcd-Kabel, G1530-60590
MS Ziffer 0 Erdung Abschirmung Gehäusemasse Externes Ereigniskabel, G1530-60590 G1530-60590 Anschluss Leitungsabschlüsse Das externe Ereigniskabel verfügt über zwei passive Relaiskontaktschlüsse mit zwei 24 V- Steuerungsausgängen. Die mit den passiven Kontaktschlüssen verbundenen Geräte müssen von eigenen Stromquellen versorgt werden. Agilent 7890B Installation... - Seite 83 Gelb 24 V-Ausgang 1 150 mA Schwarz Erdung Erdung Weiß Relaiskontaktschlüsse (normalerweise geöffnet) Schluss 1 48 V AC/DC, 250 mA Orange Schluss 1 Grün Schluss 2 48 V AC/DC, 250 mA Braun oder violett Schluss 2 Blau Agilent 7890B Installation...
