Agilent Technologies 8890 Benutzerhandbuch Seite 99

5 Methoden
Tabelle 10 Ventiltreiber
Ventilnummer Typ
1, 2, 3, 4, 9 und 10 Stromquelle
5 und 6 Stromquelle
7 und 8 Kontaktschluss
Die internen Ventiltreiber
Ventiltreiber 1 bis 4, 9 und 10 werden üblicherweise zur Steuerung von pneumatisch
betriebenen Ventilen im Ventilgehäuse verwendet. Die Verkabelung dieser Treiber besteht aus
einer Reihe von Anschlüssen im Inneren der rechten Abdeckung des GC.
Pneumatisch betriebene Ventile werden durch Magnetspulen gesteuert, die in der Nähe der
Anschlüsse angebracht sind, die den Fluss von Luft zu den Ventilstellgliedern steuern.

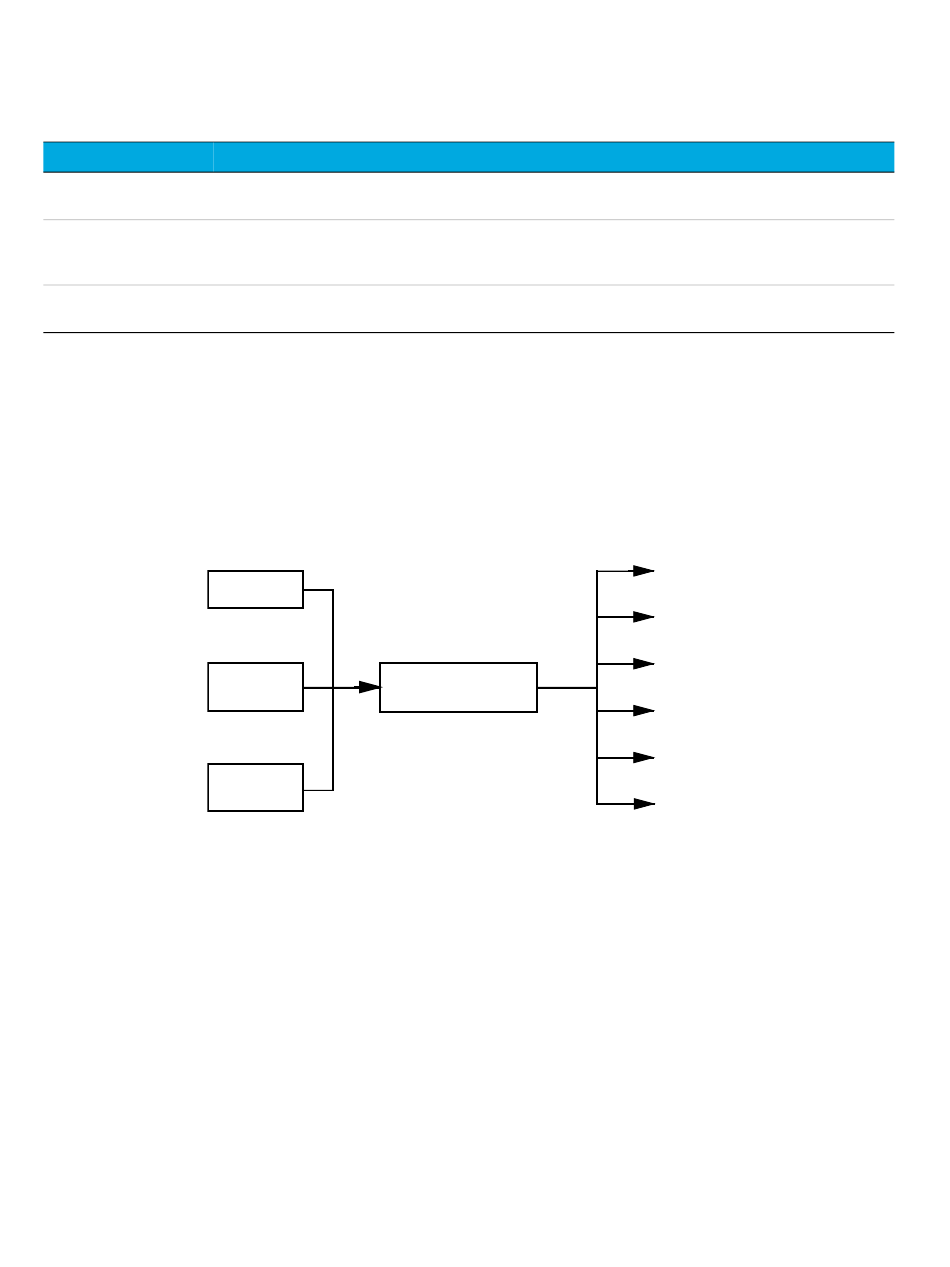

Verbindung
Lauftabelle
Zeittabelle
Zwischen der Position eines Ventils im Ventilgehäuse und dem Treiber, der es steuert, besteht
kein direkter Zusammenhang. Dies hängt davon ab, wie die Magnetspulen verkabelt und die
Stellglieder konfiguriert sind.
Manuelle Ventile müssen von Hand umgeschaltet werden und werden beheizt oder nicht
beheizt.
Die externen Ventiltreiber
Ventiltreiber 5 und 6 steuern einen Strom, der zum Antreiben eines Relais oder eines anderen
Geräts mit geringer Leistungsaufnahme genutzt werden kann. Ventiltreiber 7 und 8 schalten
einen Strom von einer externen Quelle. Einzelheiten zur Elektrik finden Sie in
Diese Treiber, insbesondere Ventil 7 und 8 können zur Steuerung eines motorgetriebenen
Multipositionsventils für die Stromauswahl verwendet werden.
Alle vier Treiber befinden sich am Anschluss für externe Ereignisse (External Event) auf der
Rückseite des GC.
Benutzerhandbuch
Spannung
24 V DC
24 V DC
48 V DC oder 48 V AC
RMS
oder
Interne Ventiltreiber
(1 bis 4, 9, 10)
oder
Strom Verwendung
13 Watt Pneumatische
Ventilsteuerung
100 mA Relais und Geräte mit
geringer
Leistungsaufnahme
Steuerung einer externen
Stromquelle
Anschluss V1
Anschluss V2
Anschluss V3
Anschluss V4
Anschluss V9
Anschluss V10
Tabelle 10.
99
