Ventiltypen

Mögliche Ventiltypen:
Probenventil Zwei-Positions-Ventil (Laden und Injizieren). In der Ladeposition fließt ein
externer Probenstrom durch einen angeschlossenen (Gasprobe) oder internen (Flüssigprobe)
Kreislauf und als Abfall hinaus. In der Injizierposition wird der gefüllte Probenkreislauf in den
Trägergasstrom eingefügt. Wenn das Ventil vom Laden zum Injizieren umschaltet, beginnt es
eine Analyse, sofern nicht bereits eine durchgeführt wird. Siehe Beispiel auf
Schaltventil Zwei-Positions-Ventil mit vier, sechs oder mehr Anschlüssen. Diese
Mehrzweckventile werden für Aufgaben wie Säulenauswahl, Säulenisolierung und viele weitere
verwendet. Ein Beispiel für eine Ventilsteuerung finden Sie auf
Multipositionsventil Auch als Stromauswahlventil bezeichnet. Es wird für gewöhnlich für die
Auswahl eines Gasstroms aus einer Reihe von Gasströmen verwendet und speist diesen in ein
Probenventil für die Analyse. Es verfügt über ein spezielles Stellglied, das das Ventil bei jeder
Aktivierung um eine Position weiter stellt, oder wird von einem Motor angetrieben. Ein Beispiel
für die Kombination eines Stromauswahlventils mit einem Gasprobenventil finden Sie auf
Seite
Anderer Kann jeder beliebige Typ sein.
Nicht installiert In dieser Position ist kein Ventil installiert.

Steuerung eines Ventils

Über die Lauf- oder Laufzeittabellen
Die Befehle Valve On (Ventil ein) und Valve Off (Ventil aus) können zeit- oder
laufzeitprogrammiert werden. Siehe
Wenn ein Ventil von einem Laufzeitprogramm gedreht wird, kehrt es am Ende der Analyse
nicht automatisch in seine Ausgangsposition zurück. Sie müssen diese Rücksetzungsaktion
selbst programmieren.
100
oder

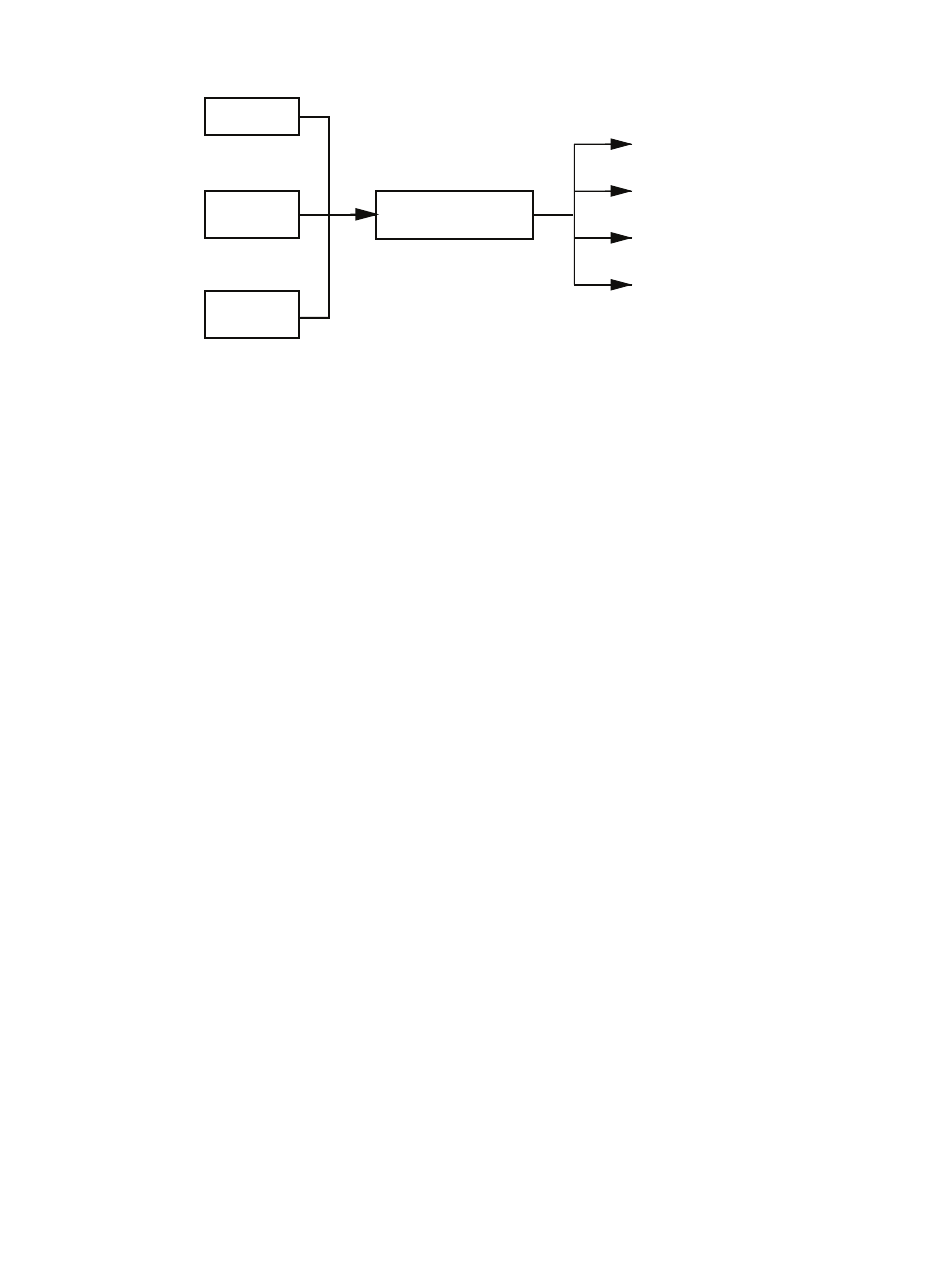

Externe Ventiltreiber
(5 bis 8)
oder
102.
Ventil 5 (Pin 1) und
Masse (Pin 3 oder 4)
Ventil 6 (Pin 2) und
Masse (Pin 3 oder 4)
Ventil 7 (Pin 5 und Pin 6)
Ventil 8 (Pin 7 und Pin 8)
„Ereignisse" und „Zeitprogrammierung".
Seite 101.
Seite 102.
