Le système du panneau de contrôle utilise une technologie complexe de grande valeur. Pour vous protéger contre les surtensions
et les courts-circuits électriques, consultez le schéma du câblage ci-dessous afin de veiller à ce que votre source d'alimentation
soit suffisante pour faire fonctionner l'appareil.
PB – EXIGENCES ÉLECTRIQUES
PRISE DE TERRE À 3 BROCHES DE 220 À 240 V, 50 Hz ET 220 W
REMARQUE : les composants électriques, ayant été soumis à des tests de sécurité produit et des
services de certification, sont conformes à une tolérance de test de ± 5 à 10 %.
TAUX
D'ENTRÉE DU
COMBUSTIBLE:
0,5 KG/H
(1,1 LB/H)
INDICATEUR
W : BLANC
Y : JAUNE
VENTILATEUR À TIRAGE
P : VIOLET
230 V, 50 Hz, 1 PHASE
R : ROUGE
K : NOIR
S : ARGENTÉ
G : VERT

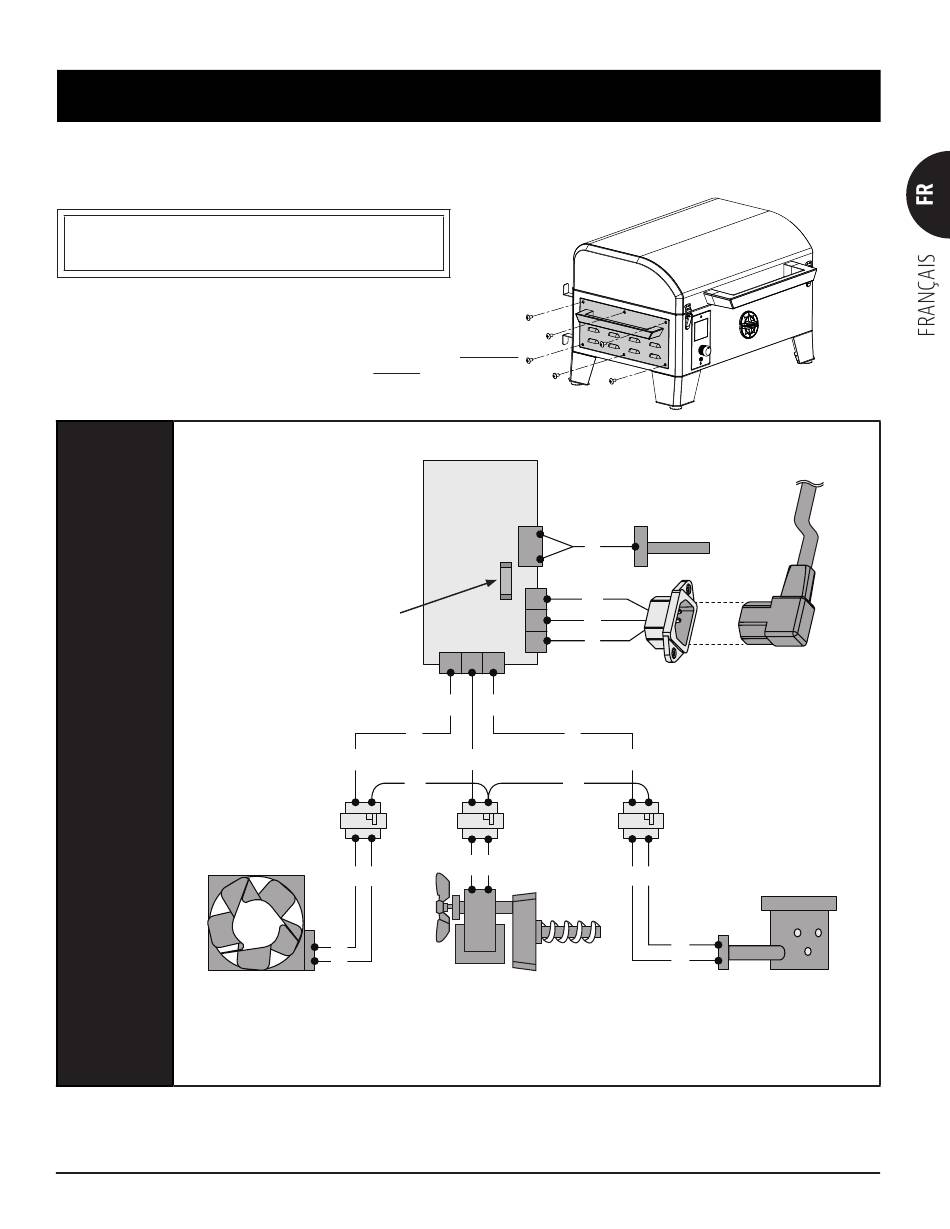

SCHÉMA DU CÂBLAGE ÉLECTRIQUE
TROUVEZ ET RETIREZ
LES SIX VIS DU PANNEAU
D'ACCÈS SUR LE CÔTÉ DE
LA TRÉMIE.
PANNEAU DE
CONTRÔLE
FUSIBLE RAPIDE
5 A
Y
Y
W
Y Y
Y
Y
MOTEUR DE LA VIS SANS FIN ET
SYSTÈME D'ACHEMINEMENT
230 V, 50 Hz, MOTEUR 2 TR/MIN
S
W
G
K
Y
P
P
R
W
R R
WW
SONDE
DE GRILLE
CORDON
D'ALIMENTATION
ADAPTATEUR
MIS À LA TERRE
MÂLE
P
POT DE
COMBUSTION
W
W
ASSEMBLAGE DE L'ALLUMEUR/
CARTOUCHE CHAUFFANTE À
HAUTE DENSITÉ
200 W, 230 V, 9.5MM X 127MM
(0,375 PO. X 5,000 PO.)
