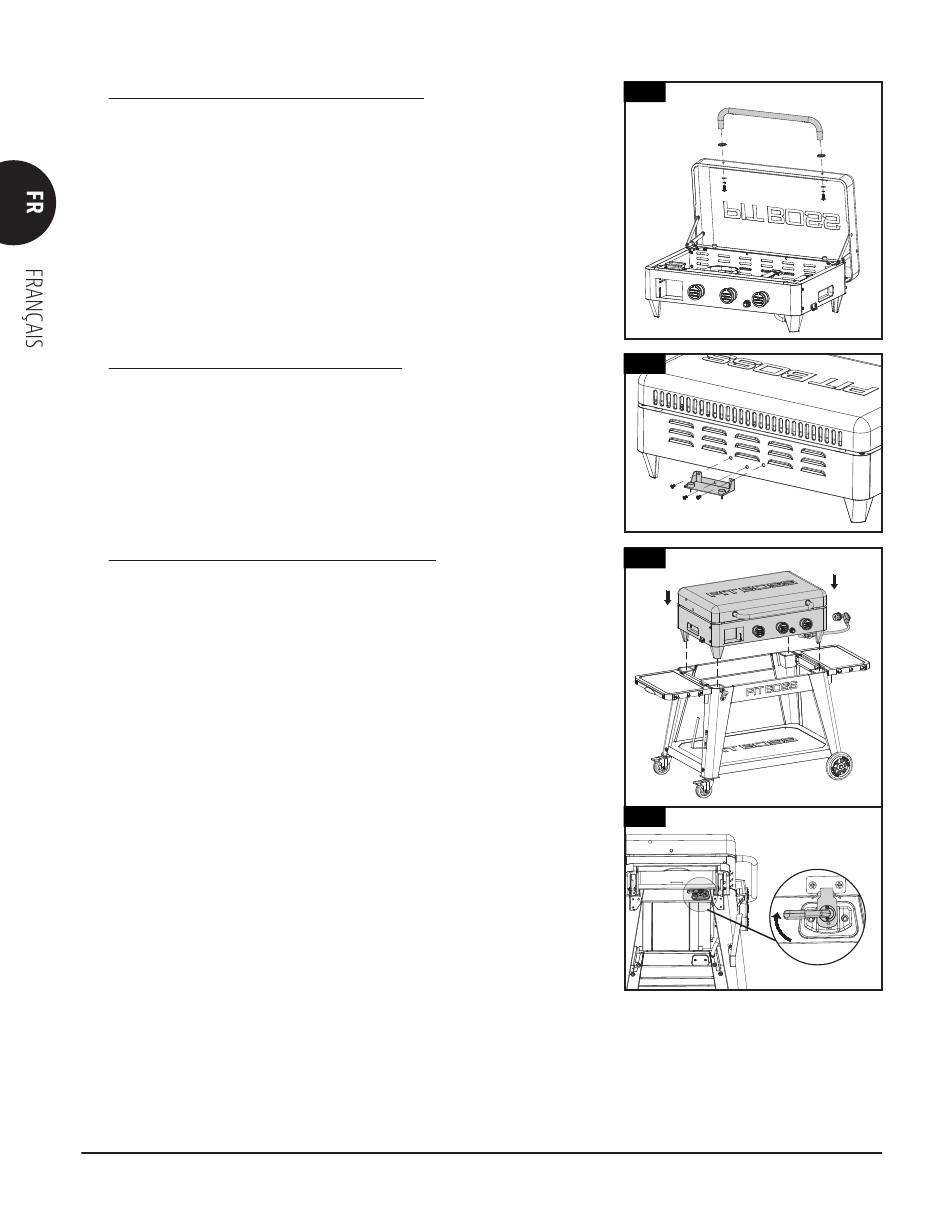

7. MONTAGE DE LA POIGNÉE DU COUVERCLE
Pièces nécessaires :
1 x Chambre de combustion (#1)
2 x Bague de la poignée du couvercle (#6)
1 x Poignée du couvercle (#7)
Installation :
• Retirez les vis préinstallées de la poignée du couvercle. Depuis l'intérieur
du couvercle du foyer, insérez une vis qui doit dépasser du côté extérieur.
Ajoutez une bague de la poignée du couvercle sur la vis, puis serrez la vis
à la main (de l'intérieur) dans la poignée du couvercle. Répétez la même
installation pour l'autre extrémité de la poignée du couvercle.

8. FIXATION DU SUPPORT DU COUVERCLE

Pièces nécessaires :
1 x Support de couvercle (#5)
3 x Vis (#A)
Installation :
• À l'arrière du foyer, fixez le support du couvercle au centre du panneau
à l'aide de trois vis.

9. INSTALLATION DU FOYER DANS LE CHARIOT

REMARQUE : Un régulateur est affiché ; cependant, tous les distributeurs
ne vendent pas les unités avec un régulateur inclus. Un kit de transition
de collecteur est fourni si un régulateur de gaz n'est pas pré-assemblé sur
la plaque chauffante. Sélectionnez le connecteur dans le kit de transition
de collecteur qui est requis pour votre collecteur de gaz et la tubulure du
régulateur.
Installation :
• Placez le foyer à côté du chariot, tous deux orientés dans la même
direction. À l'aide de deux personnes, soulevez le foyer en utilisant
les rainures incrustées de chaque côté. Lentement, placez le foyer sur
le châssis du chariot, en passant le régulateur et le tuyau à travers le
panneau latéral du chariot sur la droite de l'appareil. Voir l'illustration 9A.
IMPORTANT : Veillez à ne pas pincer ou endommager le régulateur
ou le tuyau pendant l'installation du foyer sur le chariot. Une
installation incorrecte peut entraîner un mauvais fonctionnement
des pièces.
• Une fois en position, tournez les loquets (un de chaque côté) pour
verrouiller le foyer dans le chariot. Voir l'illustration 9B.
14
7
7
6
1
8
A
5
A
A
9A
9B
6
