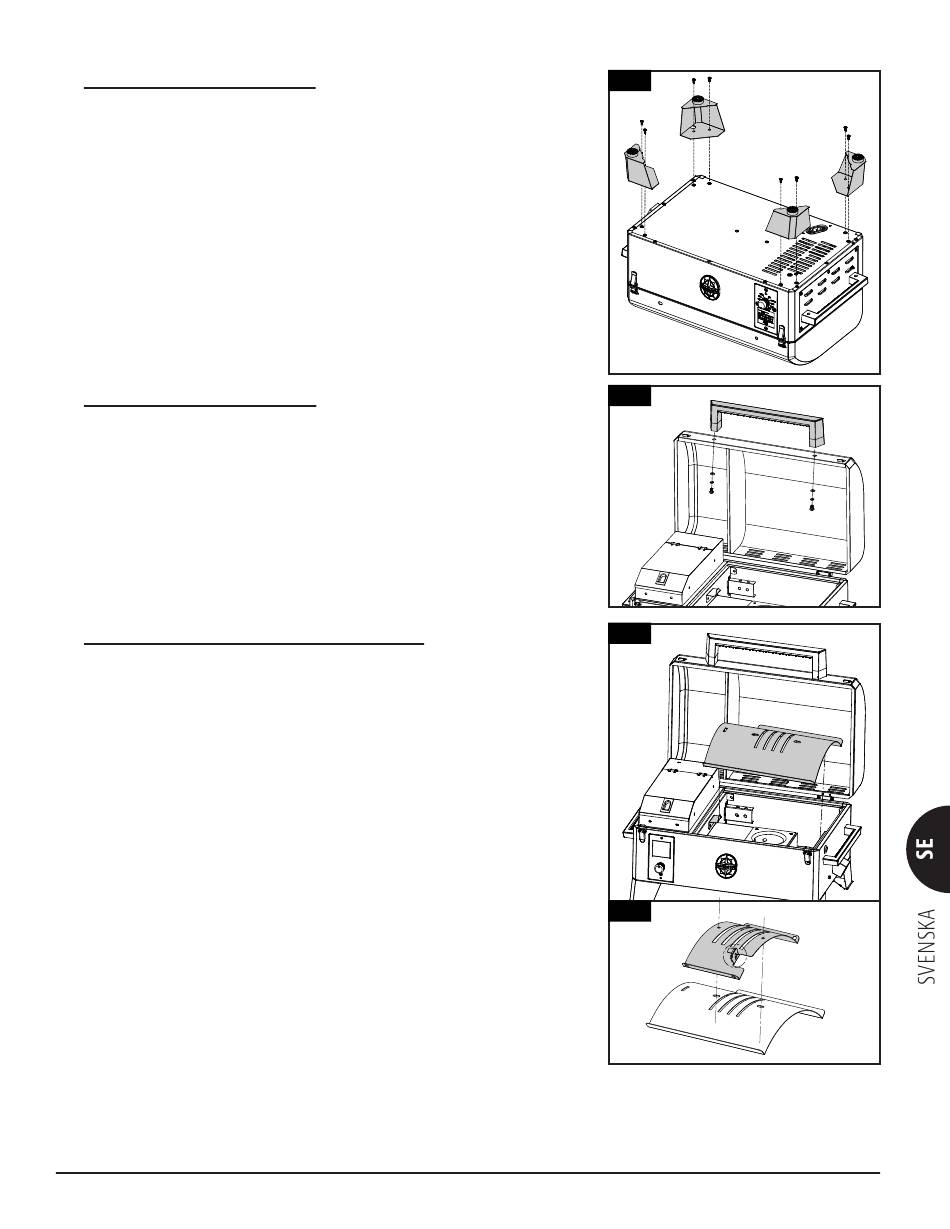

2. MONTERA BENEN PÅ GRILLEN
Nödvändiga delar:
1 x Huvudbehållare/pelletstank (9)
2 x Fot A (13)
2 x Fot B (14)
Installation:
• Lossa de åtta förmonterade skruvarna (två i varje hörn) från
bottenpanelens hörn.
• Använd två av de skruvar du nyss lossade för skruva fast fot A i
bottenpanelens nedre hörn (närmast kontrollpanelen). Upprepa
samma installation av den andra fot A i motsatt hörn.
• Använd två skruvar för att skruva fast varje fot B i bottenpanelens
återstående två hörn.

3. INSTALLERA LOCKHANDTAGET

Nödvändiga delar:
1 x Lid Handle (11)
Installation:
• Lossa de förmonterade skruvarna, låsbrickorna och brickorna från
lockets handtag. Trä en låsbricka och en bricka över den ena skruven och
för sedan skruven genom behållarens lock, från lockets insida. Dra sedan
åt skruven för hand (från insidan) i lockets handtag. Upprepa samma
installation av den andra skruven i handtagets andra ände.

4. INSTALLERA FLAMGRILLSKOMPONENTERNA

Nödvändiga delar:
1 x Skjutreglage för flamgrill (3)
1 x Huvudplatta för flamgrill (4)
1 x Handtag till vevstake för flamgrill (5)
1 x Vevstake för flamgrill (6)
Installation:
• Sätt flamgrillens huvudplatta på plats i huvudbehållaren. Börja med
vänster sida. Låt flamgrillens huvudplatta vila på gallerfästet på
vänster sida och lägg sedan plattans högra sidan på huvudbehållarens
inbyggda kant (på höger insida) som styr avrinningen av fettet mot
fettkoppen. Huvudplattan kommer att luta en aning. Se 4A.
VIKTIGT! Om flamgrillens huvudplatta vilar på behållarens bas är
den felaktigt installerad. Flamgrillens huvudplatta ska luta en aning
nedåt åt höger. En felaktig installation av den här delen kan medföra
att grillens behållare skadas.
• Placera flamgrillens skjutreglage ovanpå flamgrillens huvudplatta, så
att den täcker de spårformade öppningarna. Se till att den upphöjda
fliken är vänd åt höger för att göra det enkelt att växla mellan direkt
eller indirekt låga vid användningen. Se illustration 4b. Flamgrillens
båda delar är lätt bestrukna med olja för att motverka att rost uppstår
under transporten.
2
13
14
13
9
3
4A
4
4B
3
4
14
11
