OPERAZIONI PRELIMINARI AL MONTAGGIO
Le parti si trovano in tutto il cartone di spedizione, anche sotto la griglia. Ispezionare la griglia, le parti e la confezione blister
della viteria dopo la rimozione dal cartone di protezione per la spedizione. Eliminare tutti i materiali di imballaggio all'interno
e all'esterno della griglia prima del montaggio, quindi esaminare e ispezionare tutte le parti facendo riferimento all'elenco dei
componenti. Se una parte è mancante o danneggiata, non tentare di assemblare il prodotto. I danni di spedizione non sono coperti
dalla garanzia. Per le parti di ricambio, contattare il proprio rivenditore o il Servizio clienti Pit Boss® dal lunedì alla domenica, dalle
4 alle 20 PST (EN/FR/ES).
service@pitboss-grills.com | Numero verde: 1-877-303-3134 | Numero verde (fax): 1-877-303-3135
IMPORTANTE: per facilitare l'installazione, la presenza di due persone è utile
Strumenti necessari per il montaggi: cacciavite e livella. Strumenti non inclusi.
IMPORTANTE: prima di iniziare le operazioni di montaggio in base alle istruzioni, si consiglia di leggere ogni passaggio
per intero. Non serrare completamente le viti fino a quando non siano state installate tutte le viti per quel passaggio.
1. INSTALLAZIONE DELLE MANIGLIE LATERALI
Parti necessarie:
4
x
Staffa maniglia laterale (#7)
2
x
Maniglia laterale (#8)
1
x
Cilindro principale/Gruppo tramoggia (#9)
Installazione:
•
Posizionare un pezzo di cartone sul pavimento per evitare di graffiare
l'unità e i componenti durante il montaggio. Rimuovere tutte le parti
presenti all'interno del coperchio.
•
Rimuovere le viti preinstallate, le rondelle di bloccaggio e le rondelle
dalle quattro staffe della maniglia laterale. Metterle da parte.
•
Rimuovere le due viti preinstallate dal pannello laterale sinistro
dell'unità (sul pannello di accesso alla tramoggia). Fissare le due
staffe della maniglia laterale al pannello laterale sinistro utilizzando
le viti appena rimosse. Ripetere la stessa procedura di installazione
per il pannello laterale destro dell'unità con le altre due staffe della

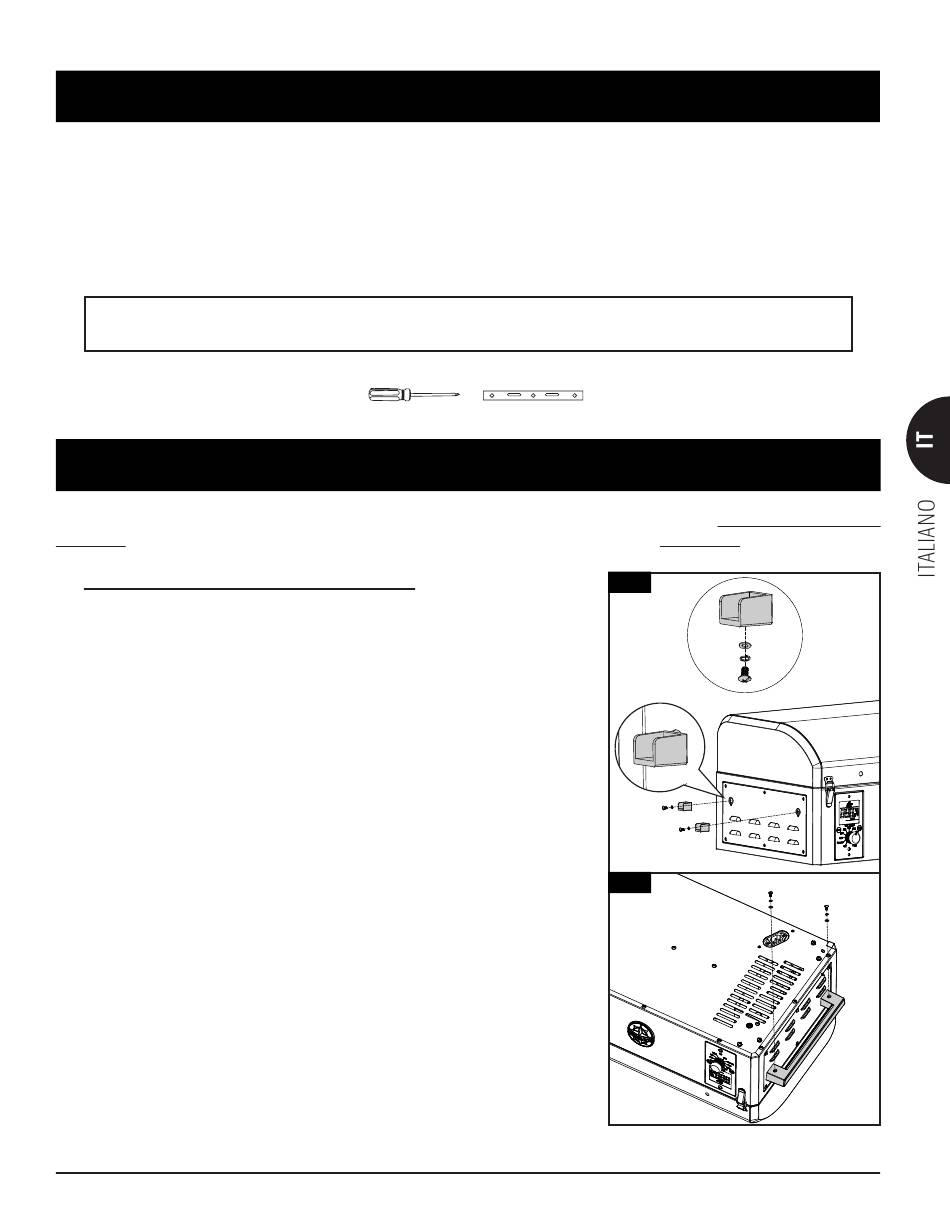

maniglia laterale. Osservare la figura 1A.
•
Quindi, capovolgere con attenzione l'unità. Installare ciascuna
maniglia laterale nelle staffe della maniglia laterale utilizzando le viti,
le rondelle di bloccaggio e le rondelle precedentemente rimosse dalle
staffe della maniglia laterale. Osservare la figura 1B.
(ma non necessaria) durante l'assemblaggio dell'unità.
ISTRUZIONI DI MONTAGGIO
1A
7
1B
9
8
91
