6.2.2

Systemschaltbild

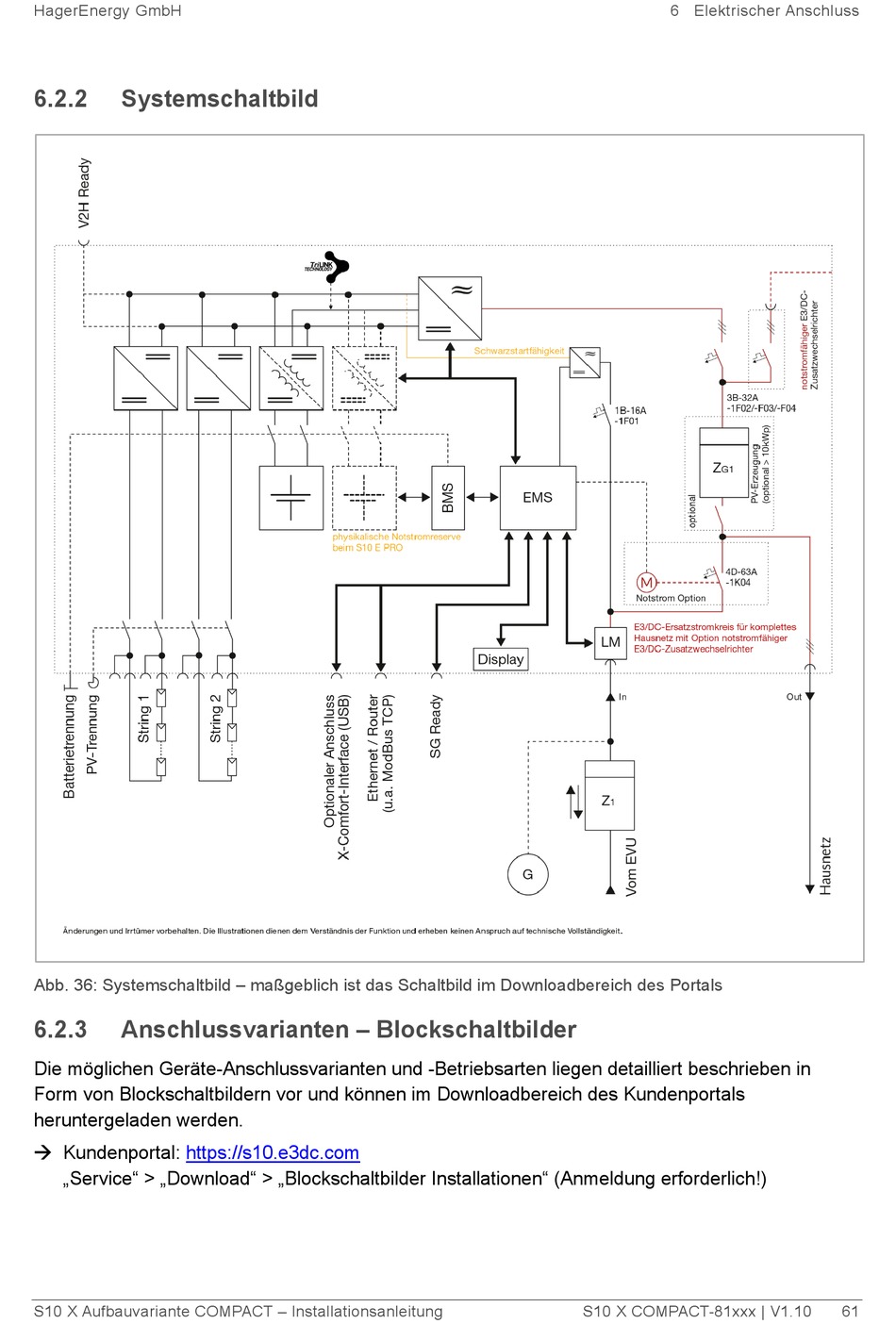

Abb. 36: Systemschaltbild – maßgeblich ist das Schaltbild im Downloadbereich des Portals
6.2.3 Anschlussvarianten – Blockschaltbilder
Die möglichen Geräte-Anschlussvarianten und -Betriebsarten liegen detailliert beschrieben in
Form von Blockschaltbildern vor und können im Downloadbereich des Kundenportals
heruntergeladen werden.
 Kundenportal: https://s10.e3dc.com
„Service" > „Download" > „Blockschaltbilder Installationen" (Anmeldung erforderlich!)
