Scharniertür Des Gehäuses Anbringen Und Erden - E3/DC S10 X COMPACT Installationsanleitung

5 Montage
5.7.3 Scharniertür des Gehäuses anbringen und erden
Die Scharniertür verschließt den AC-Anschlussraum. Sie ist mit zwei Scharnieren versehen, die
am Gehäuse der elektrischen Funktionseinheit befestigt werden müssen.
Vorgehensweise:
1
Die beiden Scharniere der Tür aufklappen und die beiden Muttern des oberen und unteren
Scharniers durch die jeweiligen Langlöcher des Gehäuses der elektrischen Funktionseinheit
führen.
2
Die Tür vorsichtig absenken.
3
Die Muttern anziehen.
4
Das links am Gehäuse befestigte PE-Kabel mit der mitgelieferten Zylinderkopfschraube an der
Gehäusetür (unterhalb des oberen Scharniers) befestigen.

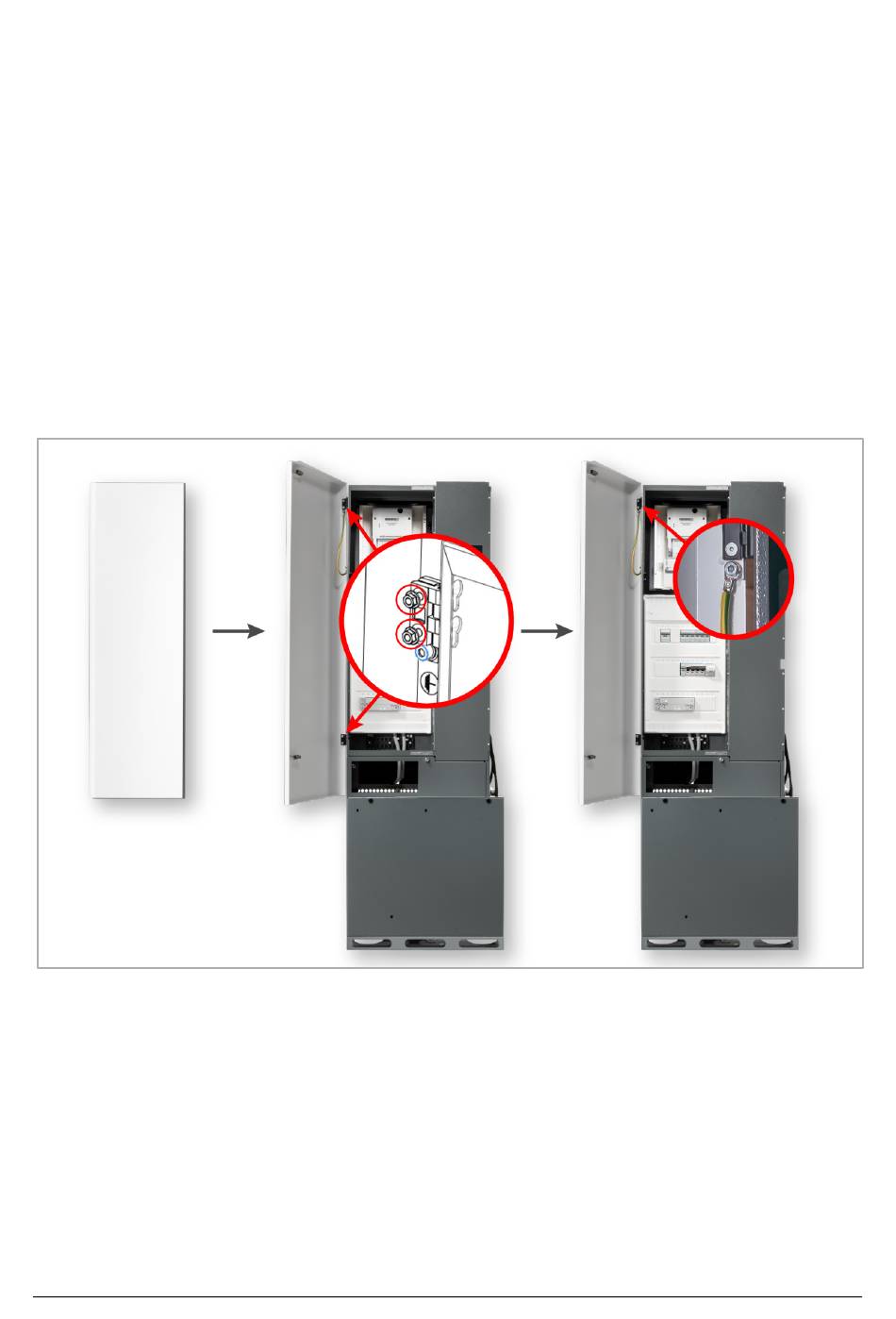

Abb. 30: Linke Gehäusetür anbringen und erden
