Vordere Batterieabdeckung Montieren - E3/DC S10 X COMPACT Installationsanleitung

3 Batterieinstallation

3.12 Vordere Batterieabdeckung montieren

Vorgehensweise:
1
Die vordere Batterieabdeckung einhängen.
2
Den Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge der
Abdeckblende verbinden wie in der folgenden Abbildung.

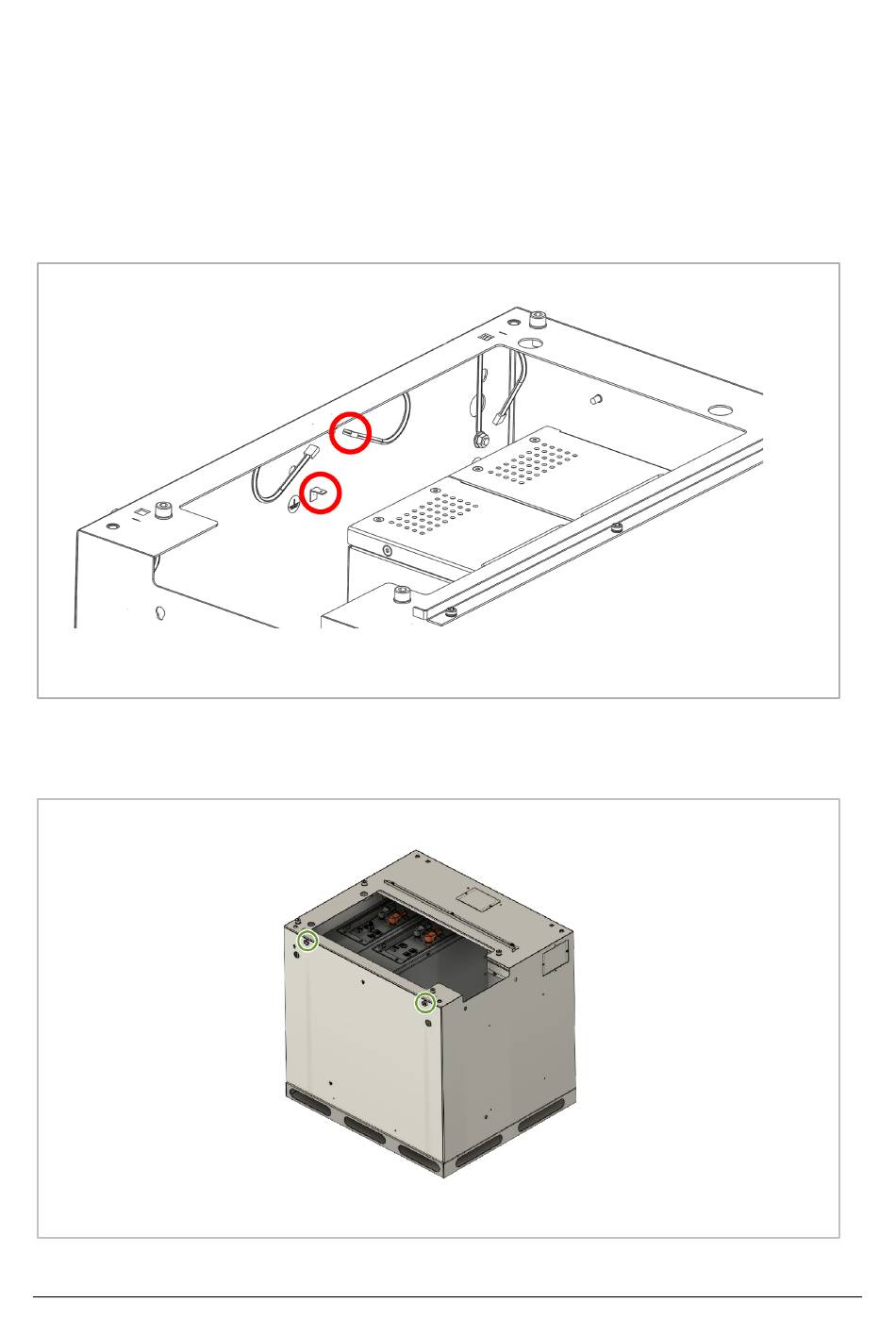

Abb. 27: Batterieabdeckung des Batterieschranks erden
3
Beide Schnellverschlüsse mit einem 3-mm- Innensechskantschlüssel festziehen.
Abb. 28: Vordere Batterieabdeckung montieren
