7 Batteriemontage und -installation
7.7.2

Batteriemodul senkrecht aufstellen und ggf. drehen

7.7.3

Batteriemodul einsetzen

88
1
Bringen Sie das Batteriemodul in eine aufrechte Position.
2
Die Anschlüsse müssen nach oben gerichtet sein (↑).
3
Drehen Sie das Batteriemodul so, dass das E3/DC-Label auf dem Kopf steht: Der
Anschluss für das Batterie-Leistungskabel befindet sich anschließend auf der
linken Seite, die Patchanschlüsse (RJ45) auf der rechten Seite.

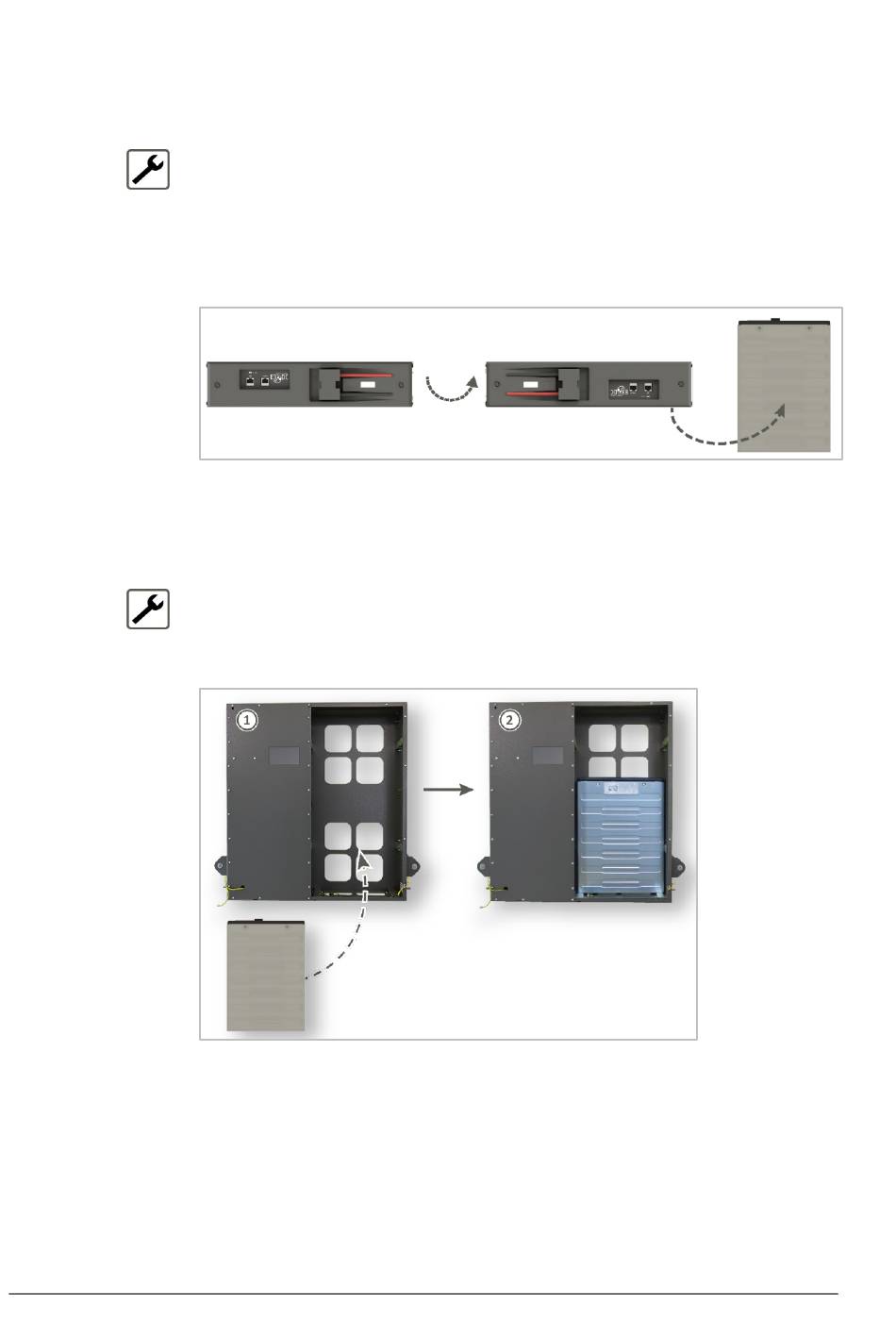

Abb. 76: Batteriemodul senkrecht aufstellen und ggf. drehen
1
Tragen Sie das Batteriemodul mit 2 Personen zum S10 MINI.
2
Heben Sie das Batteriemodul auf die passende Höhe und schieben Sie es
senkrecht in den Batterieraum.
Abb. 77: Batteriemodul in Batterieraum einsetzen
3
Batteriehaltewinkel anschrauben (4 Stück):
Das Batteriemodul muss jetzt noch mit den beiliegenden Batteriehaltewinkeln
unten und in der Mitte fixiert werden.
–
Die unteren 2 Winkel werden jeweils waagerecht an der linken und
rechten Gehäuseschiene angeschraubt,
–
Die oberen 2 Winkel werden jeweils senkrecht an der linken und rechten
Gehäuseschiene angeschraubt,
