10 Inbetriebnahme

10.4 Spannungsdrehfeld kontrollieren

Hauptmenü > Solar > Übersicht (Seite 2)
•
Über diese Funktion können Sie kontrollieren, ob das System mit einem korrekten
Drehfeld angeschlossen wurde.
•
Das Gerät benötigt ein Rechtsdrehfeld, da der Wechselrichter sonst nicht anläuft.

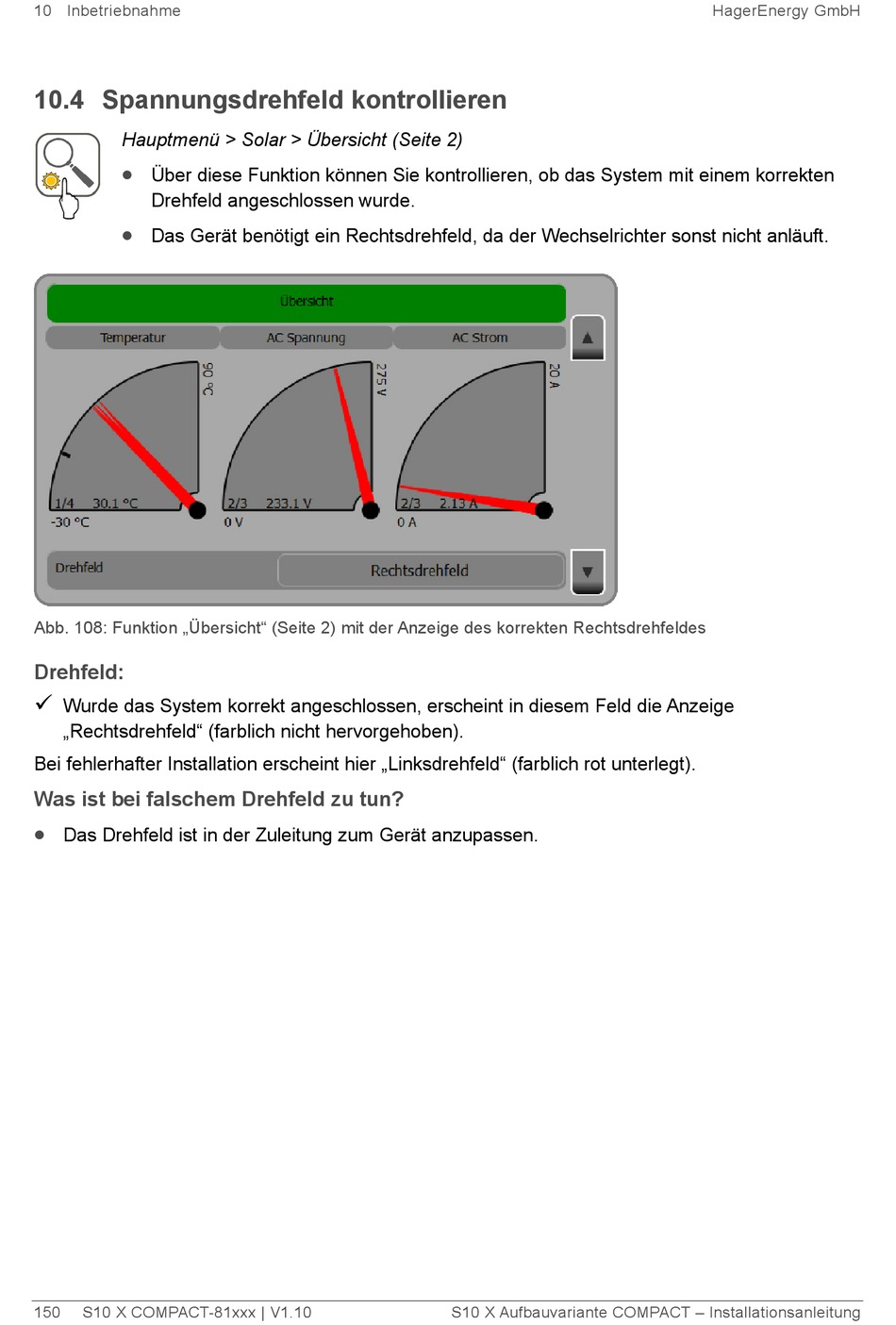

Abb. 108: Funktion „Übersicht" (Seite 2) mit der Anzeige des korrekten Rechtsdrehfeldes
Drehfeld:

Wurde das System korrekt angeschlossen, erscheint in diesem Feld die Anzeige
„Rechtsdrehfeld" (farblich nicht hervorgehoben).
Bei fehlerhafter Installation erscheint hier „Linksdrehfeld" (farblich rot unterlegt).
Was ist bei falschem Drehfeld zu tun?
•
Das Drehfeld ist in der Zuleitung zum Gerät anzupassen.
