5 Block ANZEIGE
30
5.2.2

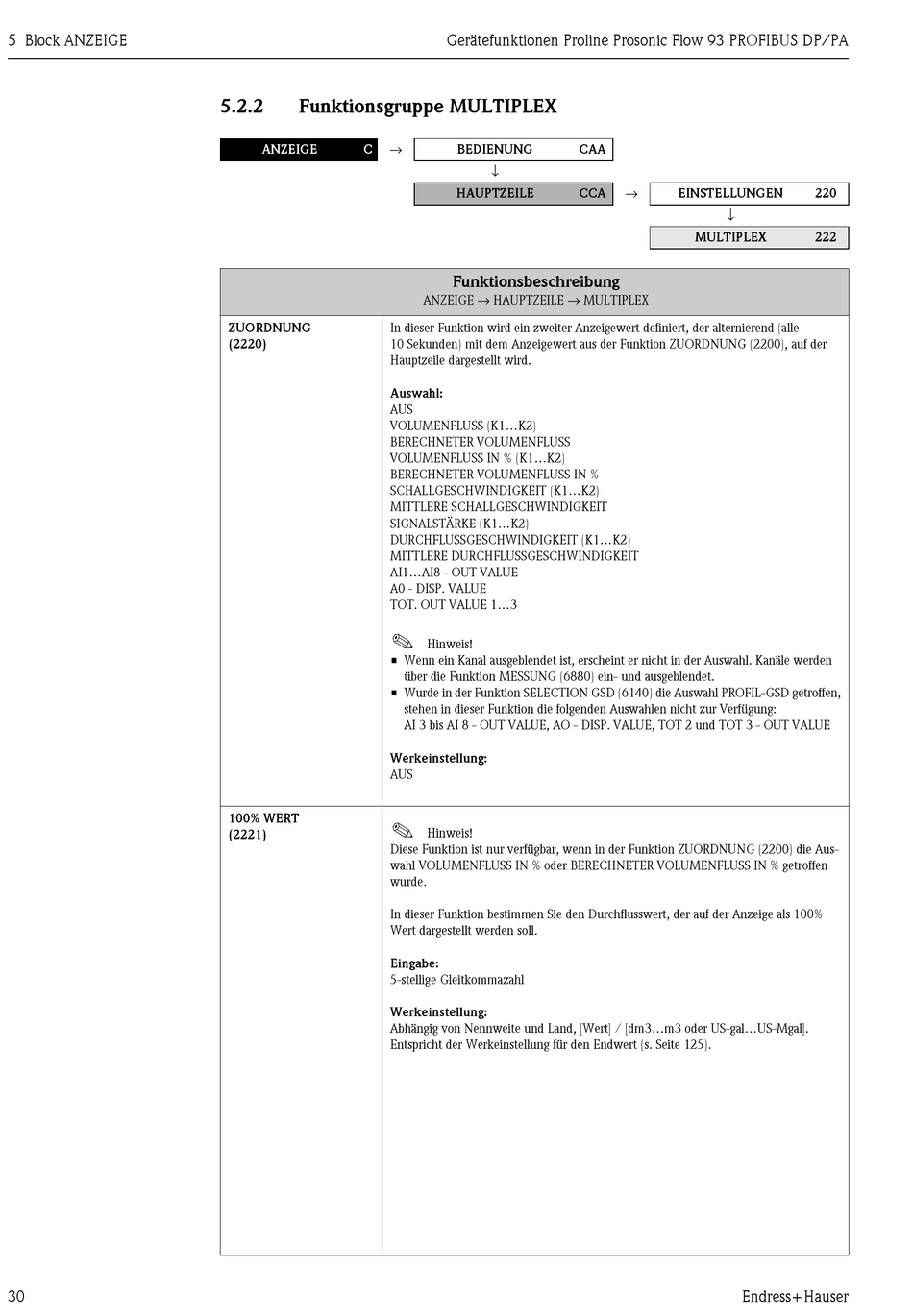

Funktionsgruppe MULTIPLEX

→
ANZEIGE C
ZUORDNUNG In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend (alle
(2220) 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG (2200), auf der
Hauptzeile dargestellt wird.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
!
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl. Kanäle werden
• Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
Werkeinstellung:
AUS
100% WERT
!
(2221)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2200) die Aus-
wahl VOLUMENFLUSS IN % oder BERECHNETER VOLUMENFLUSS IN % getroffen
wurde.
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige als 100%
Wert dargestellt werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
Abhängig von Nennweite und Land, [Wert] / [dm3...m3 oder US-gal...US-Mgal].
Entspricht der Werkeinstellung für den Endwert (s. Seite 125).
Gerätefunktionen Proline Prosonic Flow 93 PROFIBUS DP/PA
BEDIENUNG
↓
HAUPTZEILE
Funktionsbeschreibung
ANZEIGE → HAUPTZEILE → MULTIPLEX
Hinweis!
über die Funktion MESSUNG (6880) ein- und ausgeblendet.
stehen in dieser Funktion die folgenden Auswahlen nicht zur Verfügung:
AI 3 bis AI 8 - OUT VALUE, AO - DISP. VALUE, TOT 2 und TOT 3 - OUT VALUE
Hinweis!
CAA
→
CCA EINSTELLUNGEN
↓
MULTIPLEX
