6 Inbetriebnahme
!
74
5. Konfiguration des zyklische Datenverkehrs:
– Alle relevanten Daten sind im Kapitel "Systemintegration" (s. Seite 75)
beschrieben.
– Für eine schrittweise Konfiguration wird die "Kopplungsdokumentation"
empfohlen, die für verschiedene Automatisierungssysteme und Speicherpro-
grammierbare Steuerungen bei Endress+Hauser Process Solutions erhältlich ist.
– Die für die Inbetriebnahme und Netzwerkprojektierung erforderlichen Dateien
können, wie auf der Seite 75 beschrieben, bezogen werden.
6.3.3

Umskalierung des Eingangswertes

Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss
den Automatisierungsanforderungen skaliert werden.
Beispiel:
x Die Systemeinheit im Transducer Block ist m
x Der Messbereich des Sensors beträgt 0...30 m
x Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
x Der Messwert vom Transducer Block (Eingangswert) wird linear über die Eingangs-
skalierung SCALING auf den gewünschten Ausgangsbereich OUT SCALE
umskaliert.
Parametergruppe SCALING (siehe Handbuch "Beschreibung Gerätefunktionen")
PV SCALE MIN (V1H0)
PV SCALE MAX (V1H1)
Parametergruppe OUT SCALE (siehe Handbuch "Beschreibung Gerätefunktionen")
OUT SCALE MIN (V1H3)
OUT SCALE MAX (V1H4)
OUT UNIT (V1H5)
Daraus ergibt sich, dass z.B. bei einem Eingangswert von 15 m
OUT ein Wert von 50% ausgegeben wird.

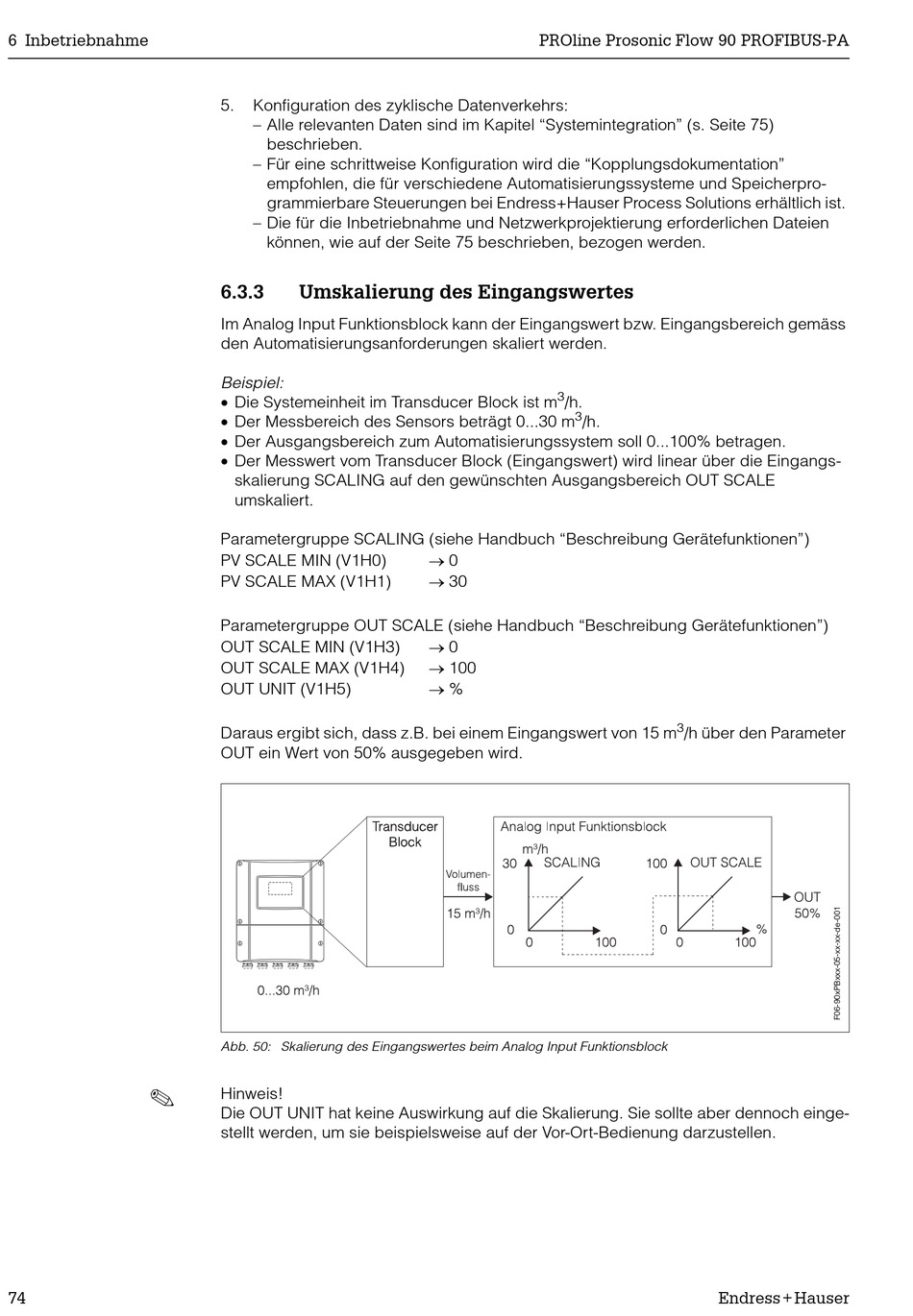

Abb. 50: Skalierung des Eingangswertes beim Analog Input Funktionsblock
Hinweis!
Die OUT UNIT hat keine Auswirkung auf die Skalierung. Sie sollte aber dennoch einge-
stellt werden, um sie beispielsweise auf der Vor-Ort-Bedienung darzustellen.
PROline Prosonic Flow 90 PROFIBUS-PA
3
/h.
3
/h.
o 0
o 30
o 0
o 100
o %
3
/h über den Parameter
