PROline Promag 53 PROFIBUS-DP/-PA
!
Endress+Hauser
6.3.1
Umskalierung des Eingangswertes
Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist m
• Der Messbereich des Sensors beträgt 0...30 m
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
• Der Messwert vom Transducer Block (Eingangswert) wird linear über die
Eingangsskalierung PV_SCALE auf den gewünschten Ausgangsbereich
OUT_SCALE umskaliert.
Parametergruppe PV_SCALE (siehe Handbuch "Beschreibung Gerätefunktionen")
PV_SCALE_MIN (V1H0)
PV_SCALE_MAX (V1H1)
Parametergruppe OUT_SCALE (siehe Handbuch "Beschreibung Gerätefunktionen")
OUT_SCALE_MIN (V1H3)
OUT_SCALE_MAX (V1H4) → 100
OUT_UNIT (V1H5)
Daraus ergibt sich, dass z.B. bei einem Eingangswert von 15 m
OUT ein Wert von 50% ausgegeben wird.
Esc
Esc
-
-
+
+
E
E
3
0...30 m /h

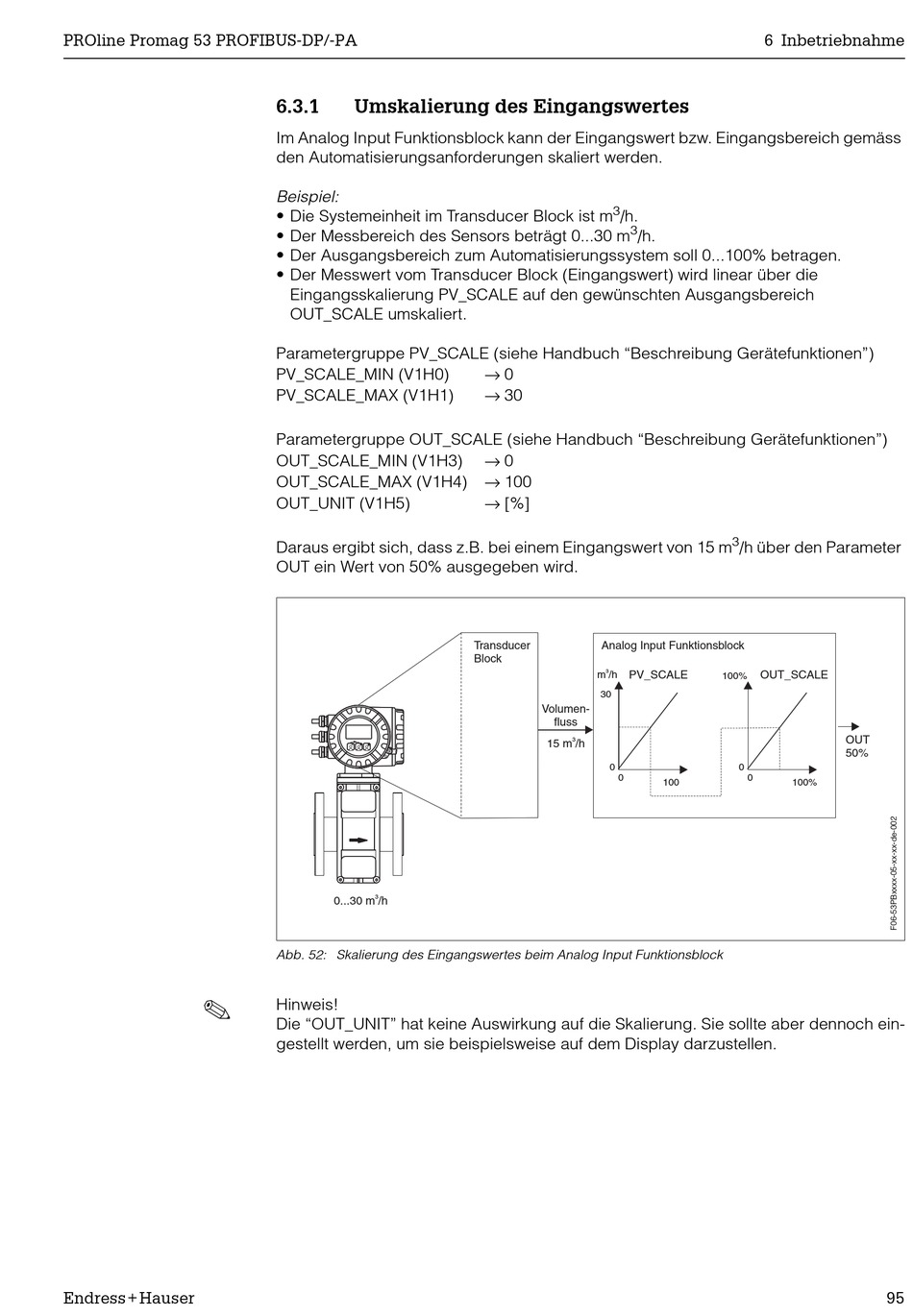

Abb. 52: Skalierung des Eingangswertes beim Analog Input Funktionsblock
Hinweis!
Die "OUT_UNIT" hat keine Auswirkung auf die Skalierung. Sie sollte aber dennoch ein-
gestellt werden, um sie beispielsweise auf dem Display darzustellen.
3
/h.
3
/h.
→ 0
→ 30
→ 0
→ [%]
Transducer
Analog Input Funktionsblock
Block
3
m /h
PV_SCALE
30
Volumen-
fluss
3
15 m /h
0
0
6 Inbetriebnahme
3
/h über den Parameter
OUT_SCALE
100%
0
0
100
100%
OUT
50%
95
