Montage der Messsensoren Prosonic Flow P

Ausführung: 2 oder 4 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf
Seite 17 beschrieben.
2. Führen Sie den Sensorhalter über den Gewindebolzen auf das Rohr.
Ziehen Sie mit Hilfe eines Schraubenschlüssels (SW 13) die Festhaltemutter fest.
3. Befestigen Sie die Halterung der Montageschiene auf dem Sensorhalter mit einem
Kreuzschlitzdreher.

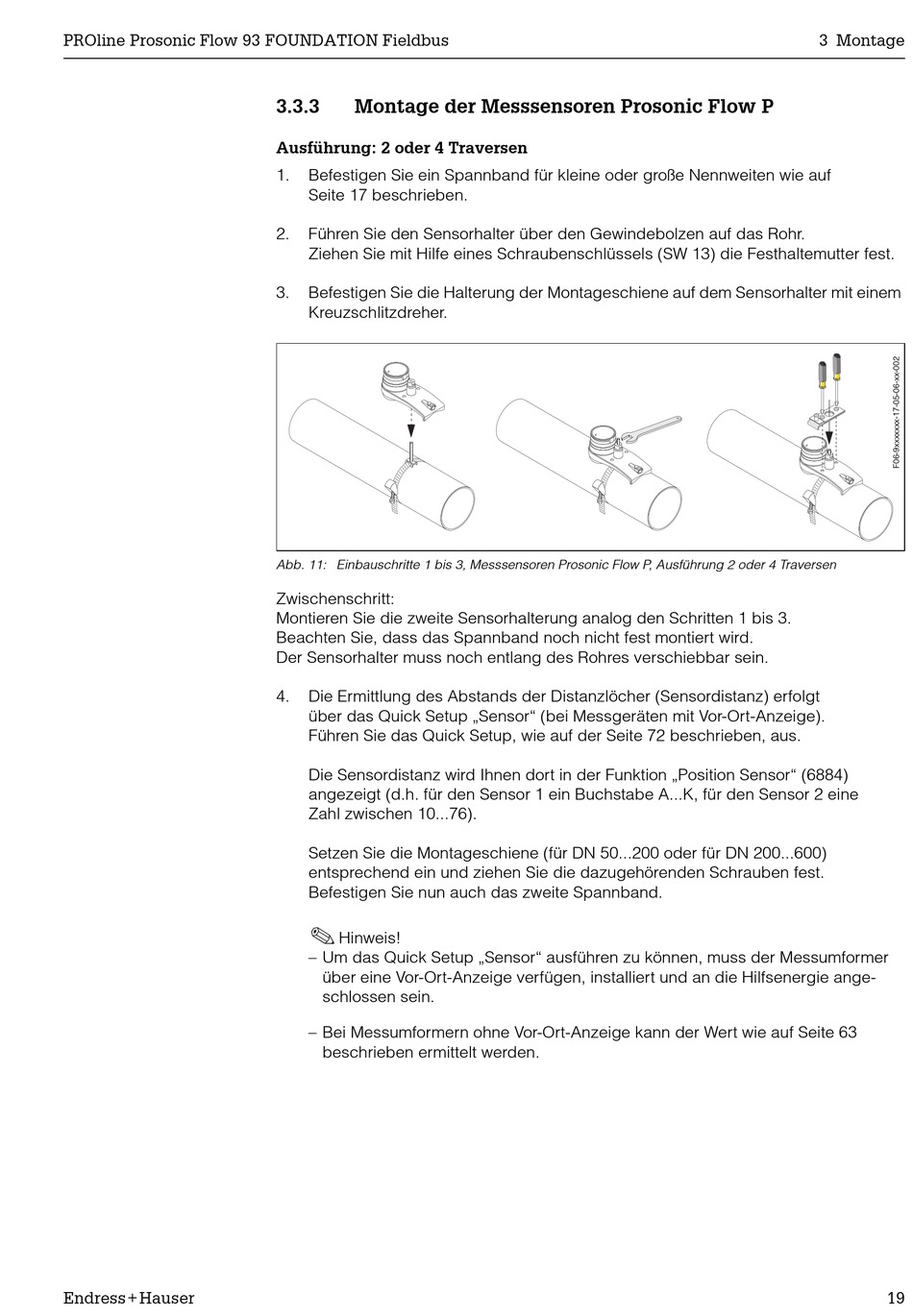

Abb. 11: Einbauschritte 1 bis 3, Messsensoren Prosonic Flow P, Ausführung 2 oder 4 Traversen
Zwischenschritt:
Montieren Sie die zweite Sensorhalterung analog den Schritten 1 bis 3.
Beachten Sie, dass das Spannband noch nicht fest montiert wird.
Der Sensorhalter muss noch entlang des Rohres verschiebbar sein.
4. Die Ermittlung des Abstands der Distanzlöcher (Sensordistanz) erfolgt
über das Quick Setup „Sensor" (bei Messgeräten mit Vor-Ort-Anzeige).
Führen Sie das Quick Setup, wie auf der Seite 72 beschrieben, aus.
Die Sensordistanz wird Ihnen dort in der Funktion „Position Sensor" (6884)
angezeigt (d.h. für den Sensor 1 ein Buchstabe A...K, für den Sensor 2 eine
Zahl zwischen 10...76).
Setzen Sie die Montageschiene (für DN 50...200 oder für DN 200...600)
entsprechend ein und ziehen Sie die dazugehörenden Schrauben fest.
Befestigen Sie nun auch das zweite Spannband.
!
Hinweis!
– Um das Quick Setup „Sensor" ausführen zu können, muss der Messumformer
über eine Vor-Ort-Anzeige verfügen, installiert und an die Hilfsenergie ange-
schlossen sein.
– Bei Messumformern ohne Vor-Ort-Anzeige kann der Wert wie auf Seite 63
beschrieben ermittelt werden.
