Proline Promass 83X
Einbauhinweise
Endress+Hauser

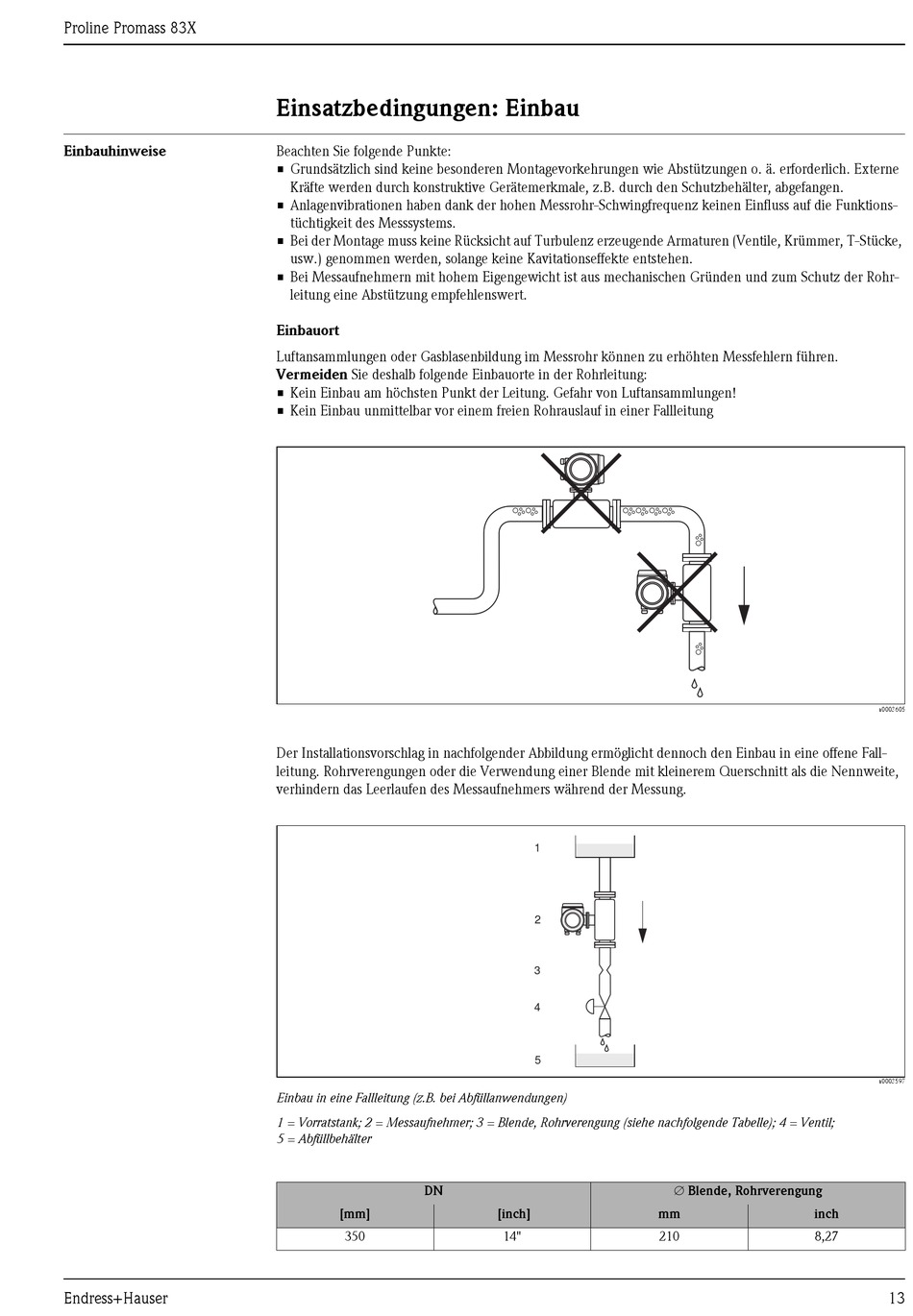

Einsatzbedingungen: Einbau
Beachten Sie folgende Punkte:
• Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o. ä. erforderlich. Externe
Kräfte werden durch konstruktive Gerätemerkmale, z.B. durch den Schutzbehälter, abgefangen.
• Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktions-
tüchtigkeit des Messsystems.
• Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen (Ventile, Krümmer, T-Stücke,
usw.) genommen werden, solange keine Kavitationseffekte entstehen.
• Bei Messaufnehmern mit hohem Eigengewicht ist aus mechanischen Gründen und zum Schutz der Rohr-
leitung eine Abstützung empfehlenswert.
Einbauort
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene Fall-
leitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite,
verhindern das Leerlaufen des Messaufnehmers während der Messung.
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 = Vorratstank; 2 = Messaufnehmer; 3 = Blende, Rohrverengung (siehe nachfolgende Tabelle); 4 = Ventil;
5 = Abfüllbehälter
DN
[mm]
350
1
2
3
4
5
[inch]
mm
14"
210
Blende, Rohrverengung
inch
8,27
a0003605
a0003597
13
