Technische Daten
Versorgungsausfall
Potenzialausgleich
Referenzbedingungen
Maximale Messabweichung

Wiederholbarkeit

Einbauhinweise

Ein- und Auslaufstrecken
Verbindungskabellänge
112
Überbrückung von min. 1 Netzperiode:
• EEPROM sichert Messsystemdaten bei Ausfall der Hilfsenergie
• HistoROM S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kennwerten
(Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt, usw.)
siehe Seite 53 ff.
10.1.6

Messgenauigkeit

Gemäß DIN EN 29104 und VDI/VDE 2641:
• Messstofftemperatur: +28 °C ± 2 K
• Umgebungstemperatur: +22 °C ± 2 K
• Warmlaufzeit: 30 Minuten
Einbau:
• Einlaufstrecke >10 x DN
• Auslaufstrecke > 5 x DN
• Messaufnehmer und Messumformer sind geerdet.
• Der Messaufnehmer ist zentriert in die Rohrleitung eingebaut.
• ± 0,5% v.M. ± 1 mm/s (v.M. = vom Messwert)
• optional: ± 0,2% v.M. ± 2 mm/s
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs
keinen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0 1

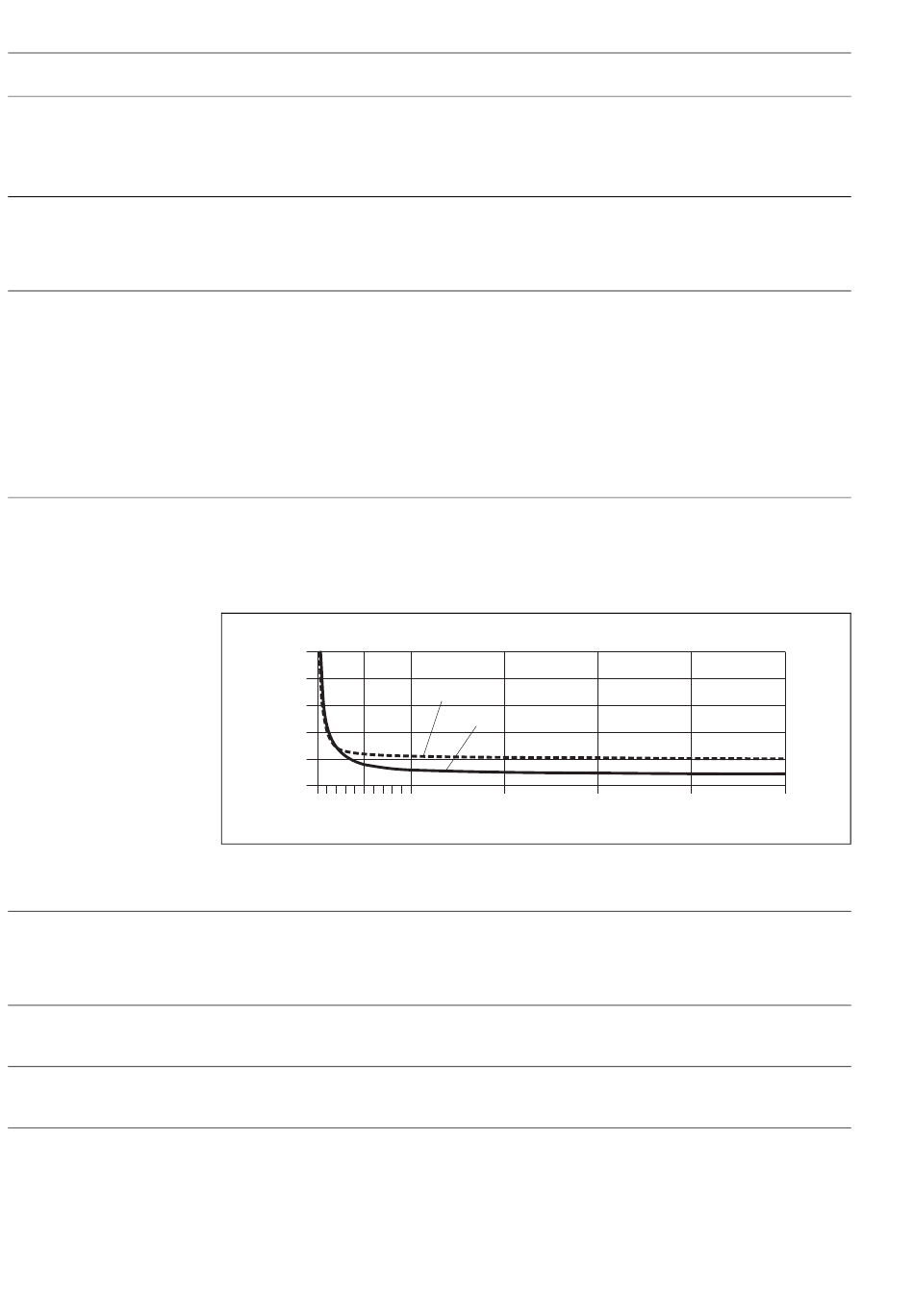

Abb. 60: Max. Messfehlerbetrag in % des Messwertes
max. ± 0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
10.1.7

Einsatzbedingungen: Einbau

Einbaulage beliebig (senkrecht, waagrecht),
Einschränkungen und weitere Einbauhinweise → Seite 15 ff.
• Einlaufstrecke: typ. ≥ 5 x DN
• Auslaufstrecke: typ. ≥ 2 x DN
Bei der Getrenntausführung wird die zulässige Verbindungskabellänge L
leitfähigkeit bestimmt (→ Seite 21, Abb. 17).
Zur Messung von demineralisiertem Wasser ist eine Mindestleitfähigkeit von 20 µS/cm
erforderlicht.
0.5 %
0.2 %
2 4
v [m/s]
Proline Promag 50 PROFIBUS DP/PA
6 8
F06-5xxxxxxx-05-xx-xx-xx-000
von der Messstoff-
max
