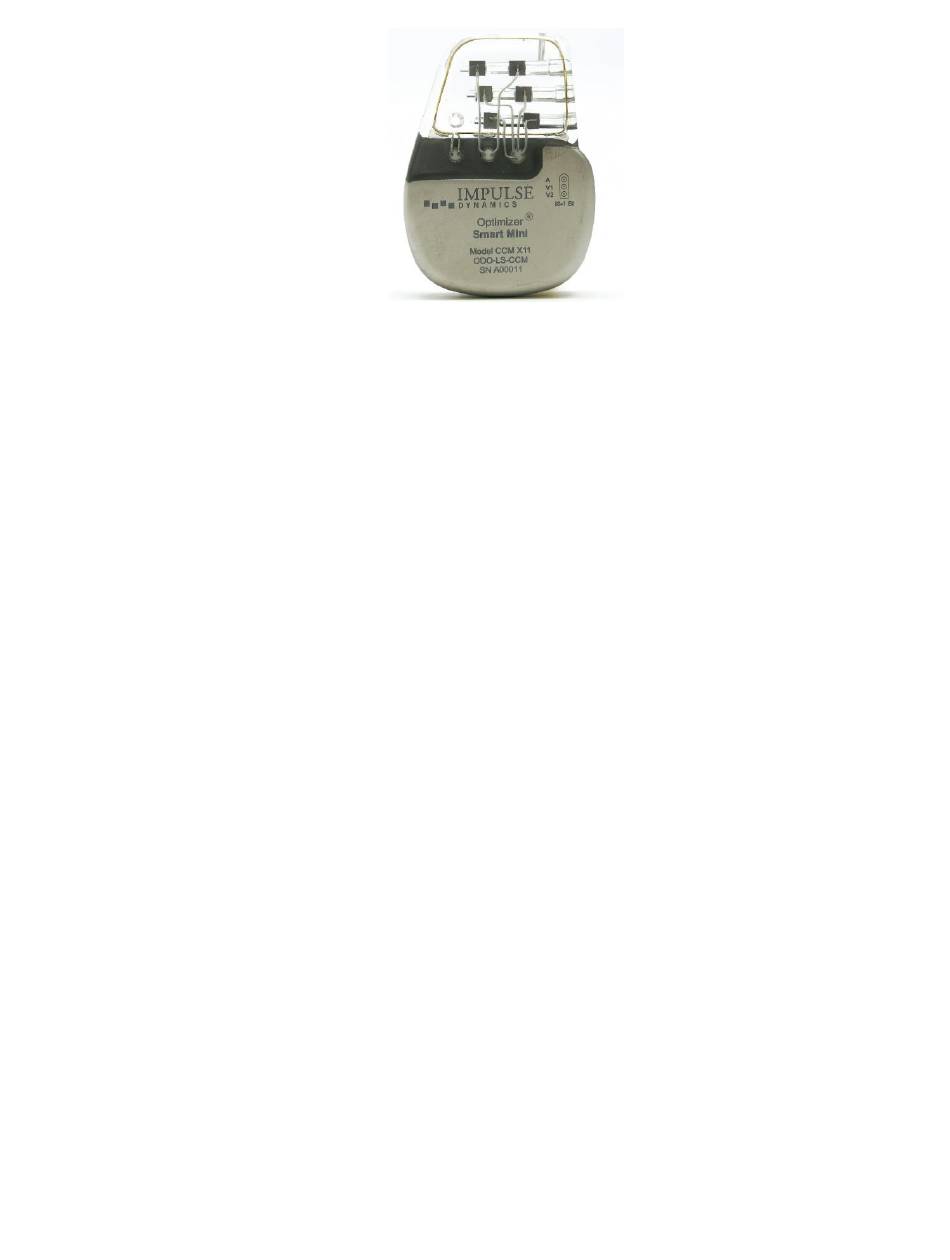

Abbildung 1: OPTIMIZER Smart Mini IPG
1.5

OPTIMIZER Smart Mini IPG Batterie

1.5.1

Batteriedaten

Der OPTIMIZER Smart Mini IPG wird von einer wiederaufladbaren Lithium-Ionen-Batterie
(Modell 2993) in medizinischer Qualität von Integer betrieben. Sie hat eine maximale
Spannung von 4,1 V und eine nutzbare Ladekapazität von 0,215 Ah.
1.5.2

Verhalten der Batterie

Bei vollständiger Ladung liegt die Spannung der Batterie im OPTIMIZER Smart Mini IPG
bei ca. 4,1 V.
Wenn die Batteriespannung des OPTIMIZER Smart Mini IPG auf 3,5 V sinkt, schaltet das
IPG in den OOO-Modus (Standby-Modus) und stellt alle Funktionen außer der
telemetrischen Kommunikation mit dem Intelio-Programmiergerät und dem Vesta-
Ladegerät ein. Der OPTIMIZER Smart Mini IPG ist wieder vollständig funktionsfähig,
wenn die Batteriespannung über 3,6 V ansteigt, während die Batterie aufgeladen wird.
Wenn die Batteriespannung des OPTIMIZER Smart Mini IPG unter 3,2 V fällt, trennt das
IPG seine Schaltkreise von der Batterie und stellt alle Funktionen ein, einschließlich der
telemetrischen Kommunikation mit dem Intelio-Programmiergerät und dem Vesta-
Ladegerät (Aufladen des Geräts ist weiter möglich). Der OPTIMIZER Smart Mini IPG
funktioniert wieder normal, wenn die Batterie aufgeladen ist.
Es wird daher empfohlen, den Patienten anzuweisen, den OPTIMIZER Smart Mini IPG
mindestens einmal pro Woche aufzuladen. Ein sofortiges Aufladen wird auch empfohlen,
wenn der Batteriestand des OPTIMIZER Smart Mini IPG nach der Abfrage mit dem
Intelio-Programmiergerät bei oder unter 3,6 V liegt.
1.5.3

Erwartete Standzeit

Die zu erwartende Standzeit des OPTIMIZER Smart Mini IPG ist durch die zu Standzeit
des Akkus begrenzt. Der Akku im OPTIMIZER Smart Mini IPG sollte bei normalem
Gebrauch mindestens 20 Jahre halten.
Mit der Zeit verliert der Akku im OPTIMIZER Smart Mini IPG durch wiederholte Lade- und
Entladezyklen seine Fähigkeit, die Ladekapazität aufrechtzuerhalten.
Wenn der OPTIMIZER Smart Mini IPG sein 20. Betriebsjahr erreicht hat, sollte er für
einen eventuellen Austausch evaluiert werden. Der OPTIMIZER Smart Mini IPG muss
ausgetauscht werden, wenn seine Batterie nach vollständiger Aufladung nicht mehr
ausreicht, um die CCM-Therapie eine ganze Woche lang vorzunehmen, ohne dass er
sich stark entlädt.
Um den OPTIMIZER Smart Mini IPG für einen eventuellen Austausch zu bewerten, ist es
wichtig, dass der Patient angewiesen wird, seinen OPTIMIZER Smart Mini IPG 7 Tage
vor dem geplanten Routineuntersuchungstermin vollständig aufzuladen, damit der Arzt
eine Bewertung der Batterieladekapazität seines OPTIMIZER Smart Mini IPG vornehmen
kann.
