8.10.1.3 Kontaktmonitor Universalpresse
69739531
8.10.1.3.1 Funktionsblockdiagramm

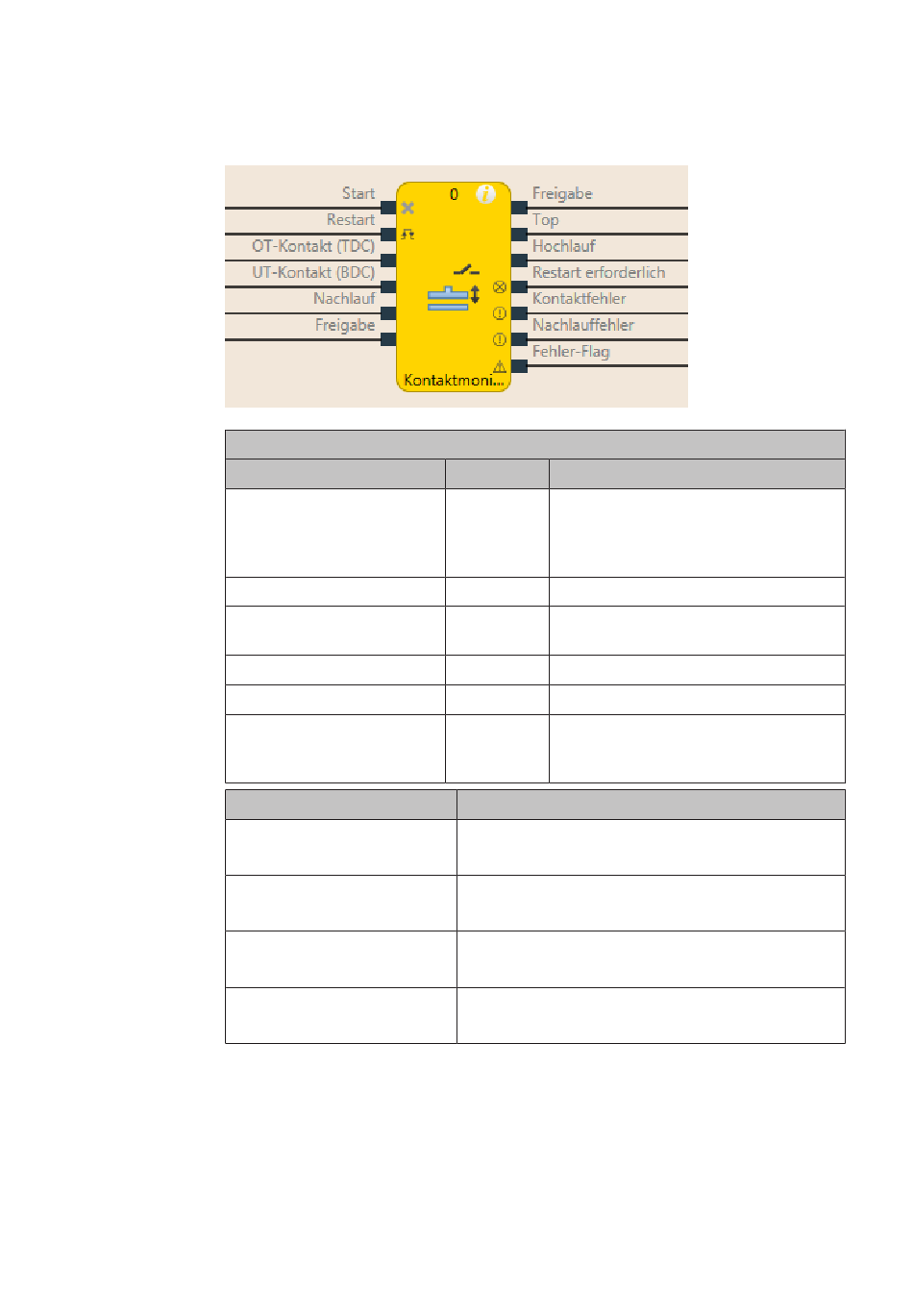

Abb. 138: Logische Anschlüsse für den Funktionsblock Kontaktmonitor Universalpresse
Eingänge
Bezeichnung
Start
Restart
OT-Kontakt (TDC)
UT-Kontakt (BDC)
Nachlaufkontakt
Freigabe
Parameter
Restart-Eingang
Hochlauf-Signale pro Zyklus
Min. Restart-Pulszeit
Fehler-Flag nutzen
Wieland Electric GmbH | BA000967 | 11/2021 [11107]
Referenz der Funktionsblöcke
Typ
Kurzbeschreibung
Pflicht
Anschluss eines Signals das den physikali-
schen Ausgang des Pressenantriebs steuert,
z. B. der Ausgang Freigabe vom FB Einzel-
hub oder Automatik.
Optional
Zurücksetzen des Zustands der Presse.
Pflicht
Kontakt für die Erkennung des oberen Tot-
punkts.
Pflicht
Kontakt für Hochlauf-Bereich.
Optional
Kontakt für Nachlauf-Bereich.
Pflicht
Anschluss eines Signals, das die Pressenbe-
wegung stoppt, z. B. von einer Wellenbru-
cherkennung
Mögliche Werte
• An: Eingang Restart aktiviert
• Aus: Eingang Restart deaktiviert
• 0-2 (z. B. Universalpresse)
• 1 (z. B. Exzenterpresse)
• 100 ms
• 350 ms
• An: Ausgang Fehler-Flag aktiviert
• Aus: Ausgang Fehler-Flag deaktiviert
269
