Projektierung im TIA Portal
TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal
IP-Adress-Parameter in
Projekt übernehmen
212
1.
Öffnen Sie Ihr Projekt.
2.
Projektieren Sie, wenn nicht schon geschehen, in der "Gerätekonfiguration" eine
Siemens CPU 315-2 PN/DP (6ES7 315-2EH14 V3.2).
3.

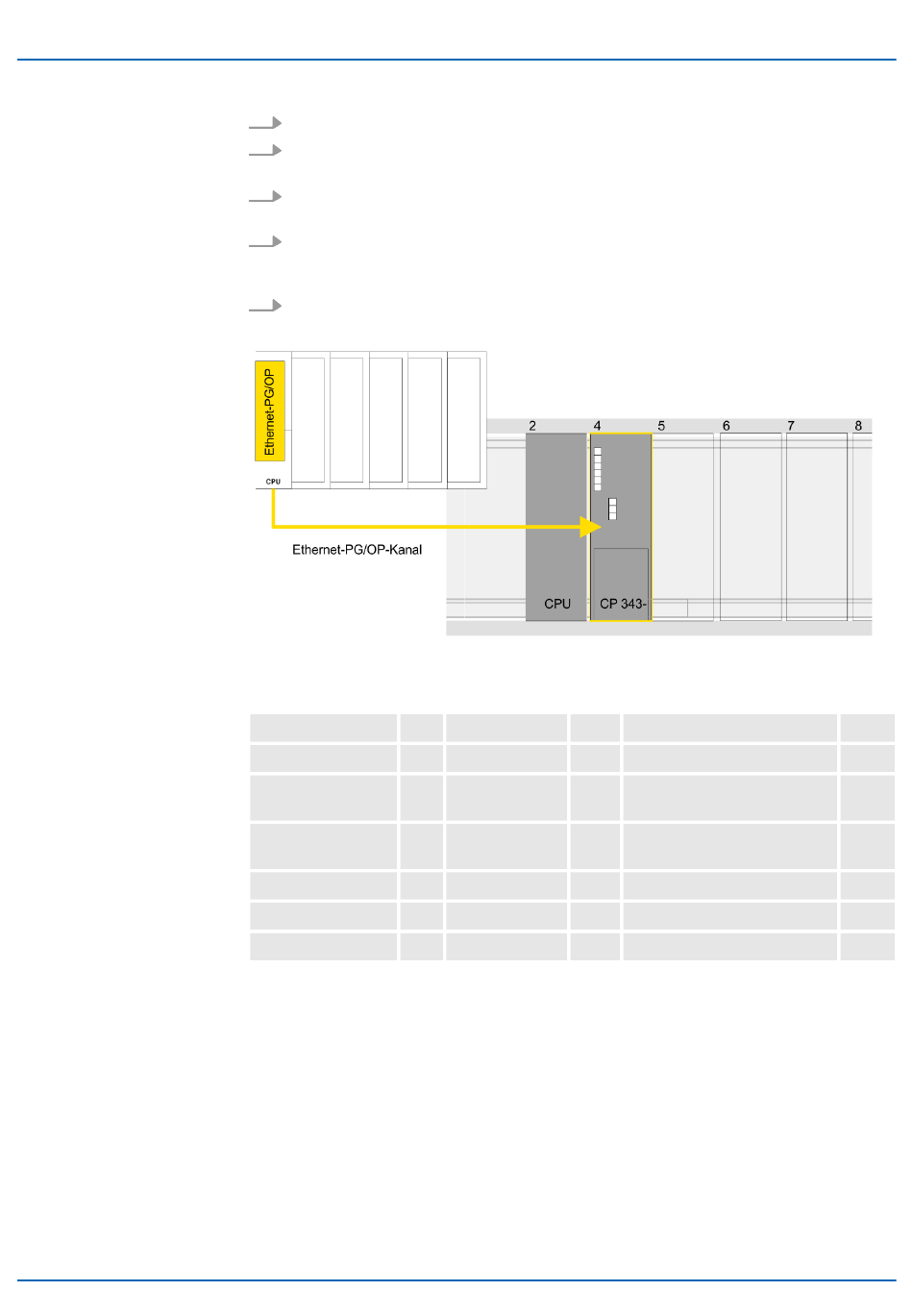

Platzieren Sie für den Ethernet-PG/OP-Kanal auf Steckplatz 4 den Siemens CP
343-1 (6GK7 343-1EX30 0XE0 V3.0).
4.
Öffnen Sie durch Klick auf den CP 343-1EX30 den "Eigenschaften"-Dialog und
geben Sie für den CP in den "Eigenschaften" unter "Ethernet-Adresse" die zuvor
zugewiesenen IP-Adress-Daten an.
5.
Übertragen Sie Ihr Projekt.
Geräteübersicht
Baugruppe
...
PLC ...
MPI/DP-Schnitt-
stelle
PROFINET-
Schnittstelle
...
CP 343-1
...
Steckplatz
...
2
2 X1
2 X2
...
4
...
HB300 | CPU | 015-CEFPR01 | de | 19-22
VIPA System SLIO
Typ
CPU 315-2 PN/DP
MPI/DP-Schnittstelle
PROFINET-Schnittstelle
...
CP 343-1
...
...
