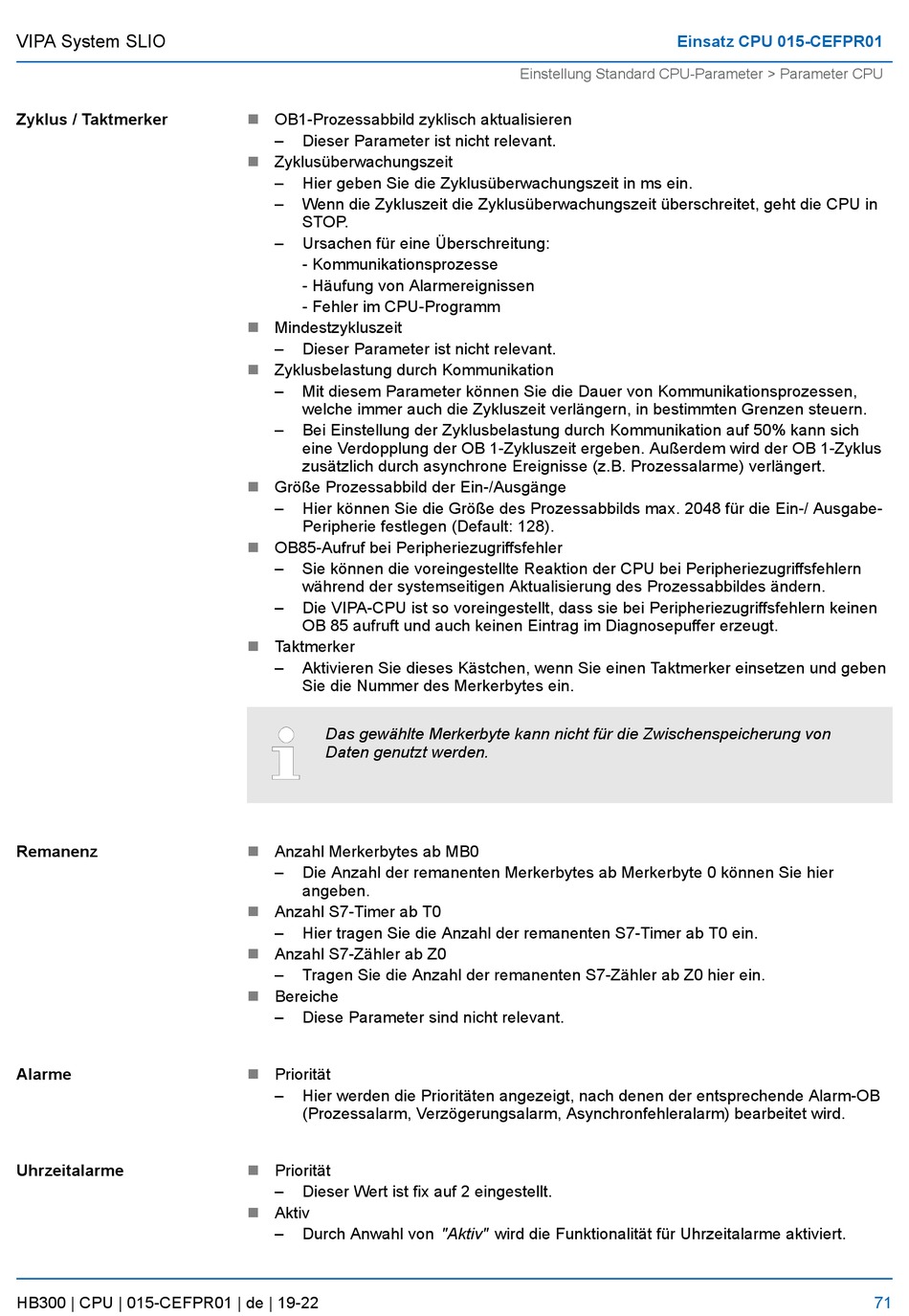

VIPA System SLIO
Zyklus / Taktmerker
Remanenz
Alarme
Uhrzeitalarme
HB300 | CPU | 015-CEFPR01 | de | 19-22
n OB1-Prozessabbild zyklisch aktualisieren
– Dieser Parameter ist nicht relevant.
n Zyklusüberwachungszeit
– Hier geben Sie die Zyklusüberwachungszeit in ms ein.
– Wenn die Zykluszeit die Zyklusüberwachungszeit überschreitet, geht die CPU in
STOP.
– Ursachen für eine Überschreitung:
- Kommunikationsprozesse
- Häufung von Alarmereignissen
- Fehler im CPU-Programm
n Mindestzykluszeit
– Dieser Parameter ist nicht relevant.
n Zyklusbelastung durch Kommunikation
– Mit diesem Parameter können Sie die Dauer von Kommunikationsprozessen,
welche immer auch die Zykluszeit verlängern, in bestimmten Grenzen steuern.
– Bei Einstellung der Zyklusbelastung durch Kommunikation auf 50% kann sich
eine Verdopplung der OB 1-Zykluszeit ergeben. Außerdem wird der OB 1-Zyklus
zusätzlich durch asynchrone Ereignisse (z.B. Prozessalarme) verlängert.
n Größe Prozessabbild der Ein-/Ausgänge
– Hier können Sie die Größe des Prozessabbilds max. 2048 für die Ein-/ Ausgabe-
Peripherie festlegen (Default: 128).
n OB85-Aufruf bei Peripheriezugriffsfehler
– Sie können die voreingestellte Reaktion der CPU bei Peripheriezugriffsfehlern
während der systemseitigen Aktualisierung des Prozessabbildes ändern.
– Die VIPA-CPU ist so voreingestellt, dass sie bei Peripheriezugriffsfehlern keinen
OB 85 aufruft und auch keinen Eintrag im Diagnosepuffer erzeugt.
n Taktmerker
– Aktivieren Sie dieses Kästchen, wenn Sie einen Taktmerker einsetzen und geben
Sie die Nummer des Merkerbytes ein.
Das gewählte Merkerbyte kann nicht für die Zwischenspeicherung von
Daten genutzt werden.
n Anzahl Merkerbytes ab MB0
– Die Anzahl der remanenten Merkerbytes ab Merkerbyte 0 können Sie hier
angeben.
Anzahl S7-Timer ab T0
n
– Hier tragen Sie die Anzahl der remanenten S7-Timer ab T0 ein.
n Anzahl S7-Zähler ab Z0
– Tragen Sie die Anzahl der remanenten S7-Zähler ab Z0 hier ein.
n Bereiche
– Diese Parameter sind nicht relevant.
n Priorität
– Hier werden die Prioritäten angezeigt, nach denen der entsprechende Alarm-OB
(Prozessalarm, Verzögerungsalarm, Asynchronfehleralarm) bearbeitet wird.
Priorität
n
– Dieser Wert ist fix auf 2 eingestellt.
n Aktiv
– Durch Anwahl von "Aktiv" wird die Funktionalität für Uhrzeitalarme aktiviert.
Einsatz CPU 015-CEFPR01
Einstellung Standard CPU-Parameter > Parameter CPU
