VIPA System SLIO
10.5
TIA Portal - Hardware-Konfiguration - I/O-Module
Hardware-Konfiguration
der Module
Parametrierung
HB300 | CPU | 015-CEFPR01 | de | 19-22

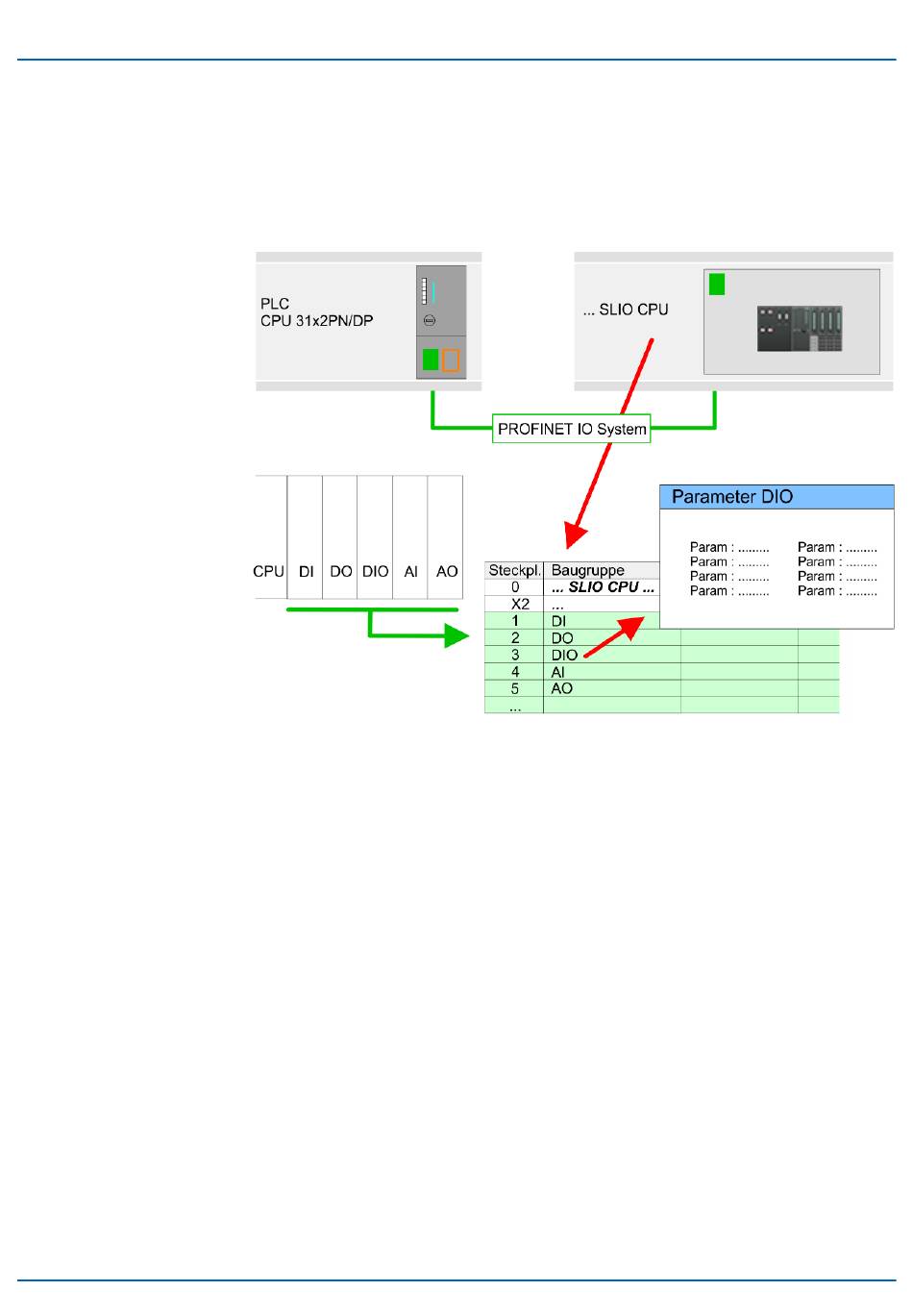

Binden Sie in der Geräteübersicht des PROFINET-IO-Device "VIPA SLIO CPU" ab
Steckplatz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Gehen Sie
hierzu in den Hardware-Katalog und ziehen Sie das entsprechende Modul auf die ent-
sprechende Position in der Geräteübersicht.
Damit die gesteckten Peripheriemodule gezielt angesprochen werden können, müssen
ihnen bestimmte Adressen in der CPU zugeordnet werden. Zur Parametrierung klicken
Sie in der Geräteübersicht auf das zu parametrierende Modul. Daraufhin werden die
Parameter des Moduls im Eigenschaften-Dialog aufgeführt. Hier können Sie Ihre Para-
metereinstellungen vornehmen.
Projektierung im TIA Portal
TIA Portal - Hardware-Konfiguration - I/O-Module
213
