VIPA System SLIO
Einstellung Standard CPU-
Parameter
Anbindung SLIO CPU als
PROFINET-IO-Device
HB300 | CPU | 015-CEFPR01 | de | 19-22
Geräteübersicht
Baugruppe
...
PLC ...
MPI/DP-Schnitt-
stelle
PROFINET-
Schnittstelle
...
Da die CPU von VIPA als Siemens-CPU projektiert wird, erfolgt auch die Parametrierung
der nicht VIPA-spezifischen Parameter über die Siemens-CPU. Zur Parametrierung kli-
cken Sie im Projektbereich bzw. in der Geräteübersicht auf den CPU-Teil. Daraufhin
werden die Parameter des CPU-Teils im Eigenschaften-Dialog aufgeführt. Hier können
Sie Ihre Parametereinstellungen vornehmen.
Parameter" Seite 69
1.
Wechseln Sie im Projektbereichin die "Netzsicht" .
2.
Nach der Installation der GSDML finden Sie das IO-Device für die SLIO CPU im
Hardware-Katalog unter Weitere Feldgeräte > PROFINET > IO > VIPA GmbH >
VIPA SLIO System. Binden Sie das Slave-System an die CPU an, indem Sie dies
aus dem Hardware-Katalog in die Netzsicht ziehen und dieses über PROFINET an
die CPU anbinden.
3.
Klicken Sie in der Netzsicht auf den PROFINET-Teil der Siemens CPU und geben
Sie in "Eigenschaften" unter "Ethernet-Adressen" im Bereich "IP-Protokoll" gültige
IP-Adressdaten an.
4.
Geben Sie unter "PROFINET" einen "PROFINET Gerätenamen" an. Der Geräte-
name muss eindeutig am Ethernet-Subnetz sein.

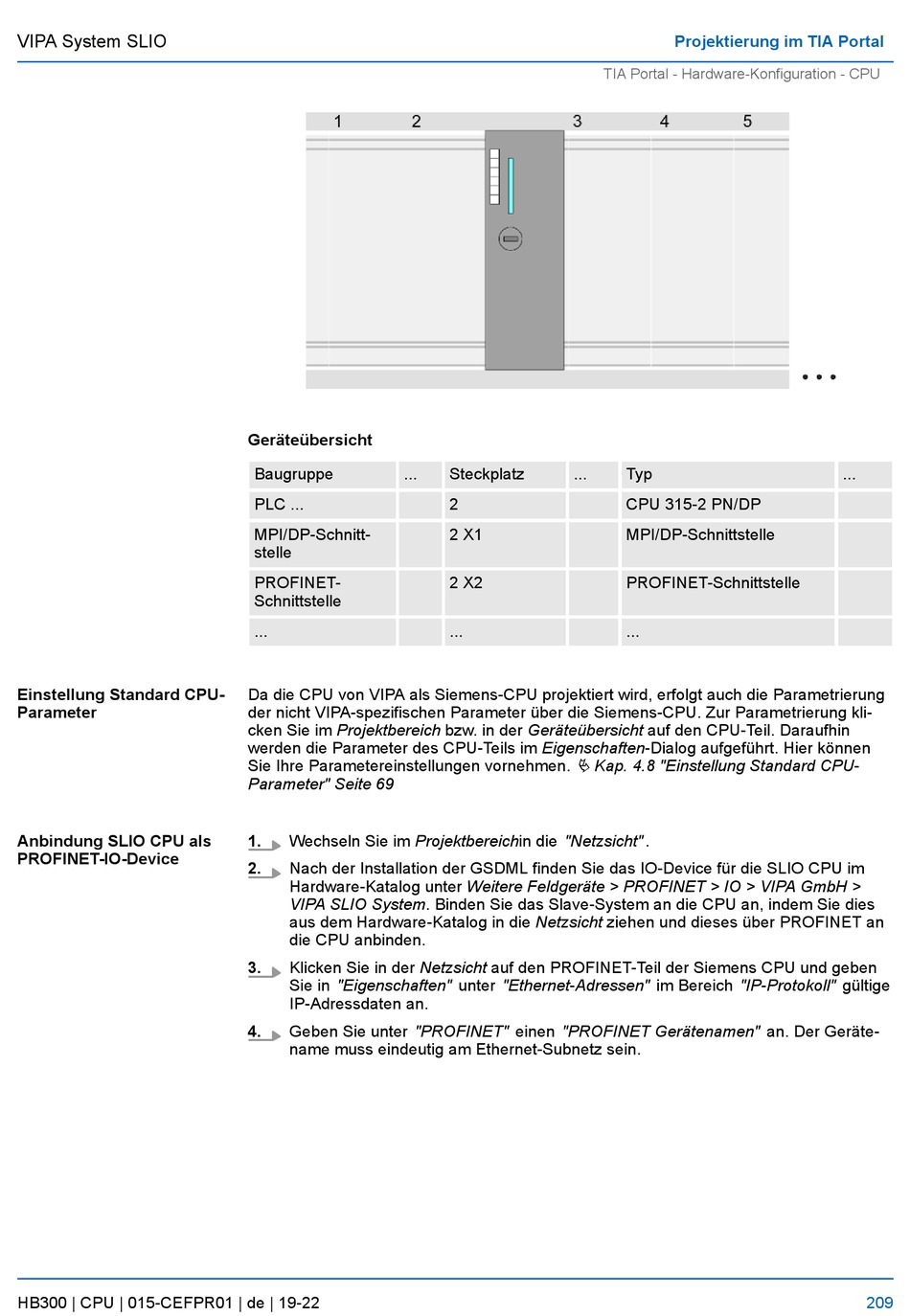

TIA Portal - Hardware-Konfiguration - CPU
Steckplatz
...
2
2 X1
2 X2
...
Ä Kap. 4.8 "Einstellung Standard CPU-
Projektierung im TIA Portal
Typ
CPU 315-2 PN/DP
MPI/DP-Schnittstelle
PROFINET-Schnittstelle
...
...
209
