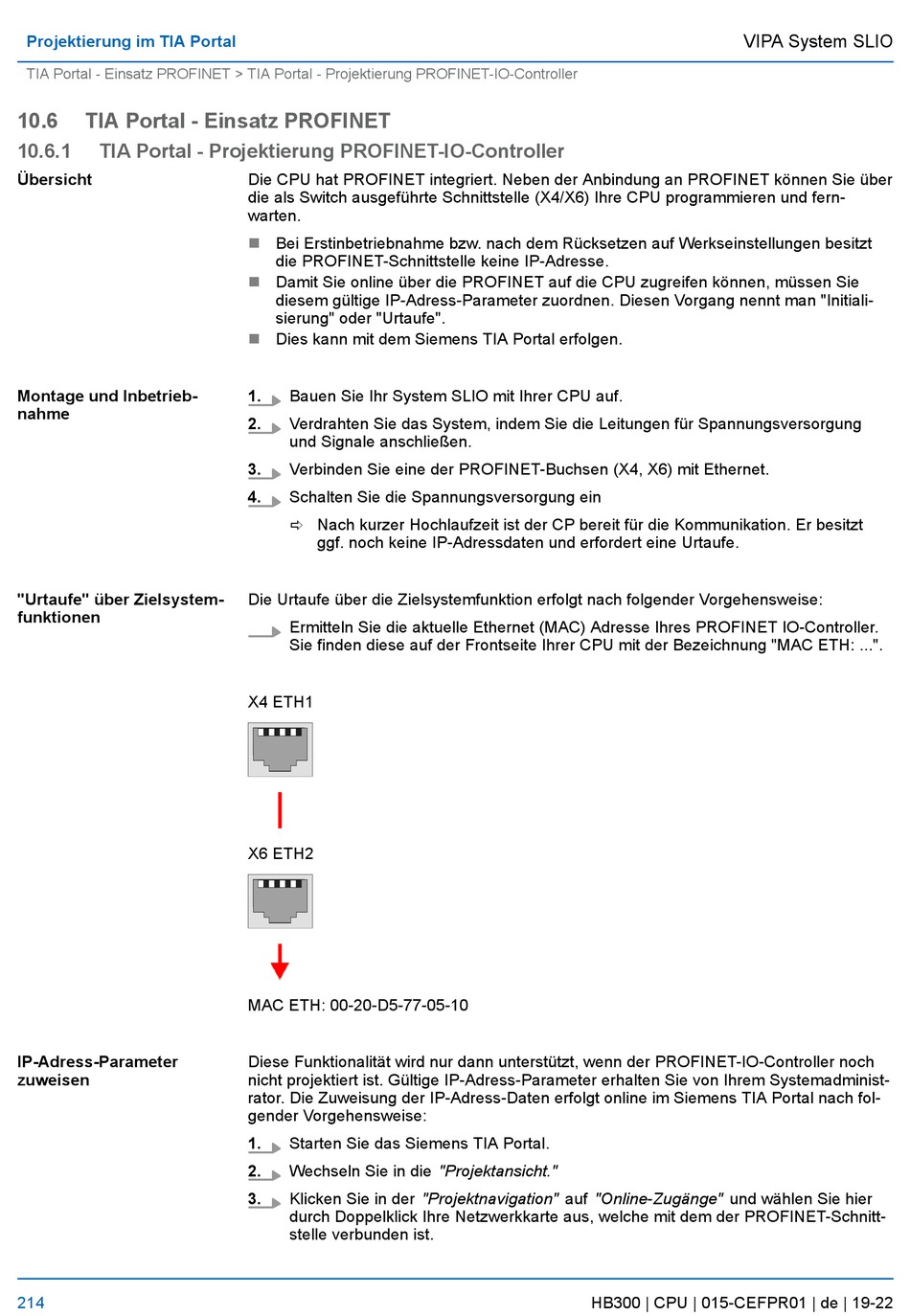

Projektierung im TIA Portal
TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-IO-Controller
10.6
TIA Portal - Einsatz PROFINET
10.6.1
TIA Portal - Projektierung PROFINET-IO-Controller
Übersicht
Montage und Inbetrieb-
nahme
"Urtaufe" über Zielsystem-
funktionen
IP-Adress-Parameter
zuweisen
214
Die CPU hat PROFINET integriert. Neben der Anbindung an PROFINET können Sie über
die als Switch ausgeführte Schnittstelle (X4/X6) Ihre CPU programmieren und fern-
warten.
n
Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
die PROFINET-Schnittstelle keine IP-Adresse.
n
Damit Sie online über die PROFINET auf die CPU zugreifen können, müssen Sie
diesem gültige IP-Adress-Parameter zuordnen. Diesen Vorgang nennt man "Initiali-
sierung" oder "Urtaufe".
n
Dies kann mit dem Siemens TIA Portal erfolgen.
1.
Bauen Sie Ihr System SLIO mit Ihrer CPU auf.
2.
Verdrahten Sie das System, indem Sie die Leitungen für Spannungsversorgung
und Signale anschließen.
3.
Verbinden Sie eine der PROFINET-Buchsen (X4, X6) mit Ethernet.
4.
Schalten Sie die Spannungsversorgung ein
ð Nach kurzer Hochlaufzeit ist der CP bereit für die Kommunikation. Er besitzt
ggf. noch keine IP-Adressdaten und erfordert eine Urtaufe.
Die Urtaufe über die Zielsystemfunktion erfolgt nach folgender Vorgehensweise:
Ermitteln Sie die aktuelle Ethernet (MAC) Adresse Ihres PROFINET IO-Controller.
Sie finden diese auf der Frontseite Ihrer CPU mit der Bezeichnung "MAC ETH: ...".
X4 ETH1
X6 ETH2
MAC ETH: 00-20-D5-77-05-10
Diese Funktionalität wird nur dann unterstützt, wenn der PROFINET-IO-Controller noch
nicht projektiert ist. Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadminist-
rator. Die Zuweisung der IP-Adress-Daten erfolgt online im Siemens TIA Portal nach fol-
gender Vorgehensweise:
1.
Starten Sie das Siemens TIA Portal.
2.
Wechseln Sie in die "Projektansicht."
3.
Klicken Sie in der "Projektnavigation" auf "Online-Zugänge" und wählen Sie hier
durch Doppelklick Ihre Netzwerkkarte aus, welche mit dem der PROFINET-Schnitt-
stelle verbunden ist.
VIPA System SLIO
HB300 | CPU | 015-CEFPR01 | de | 19-22
